温馨提醒：图片仅供参考，商品以实物为准

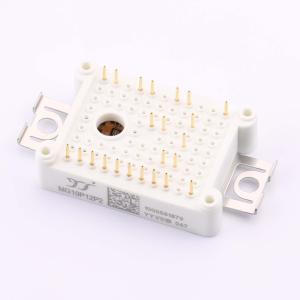

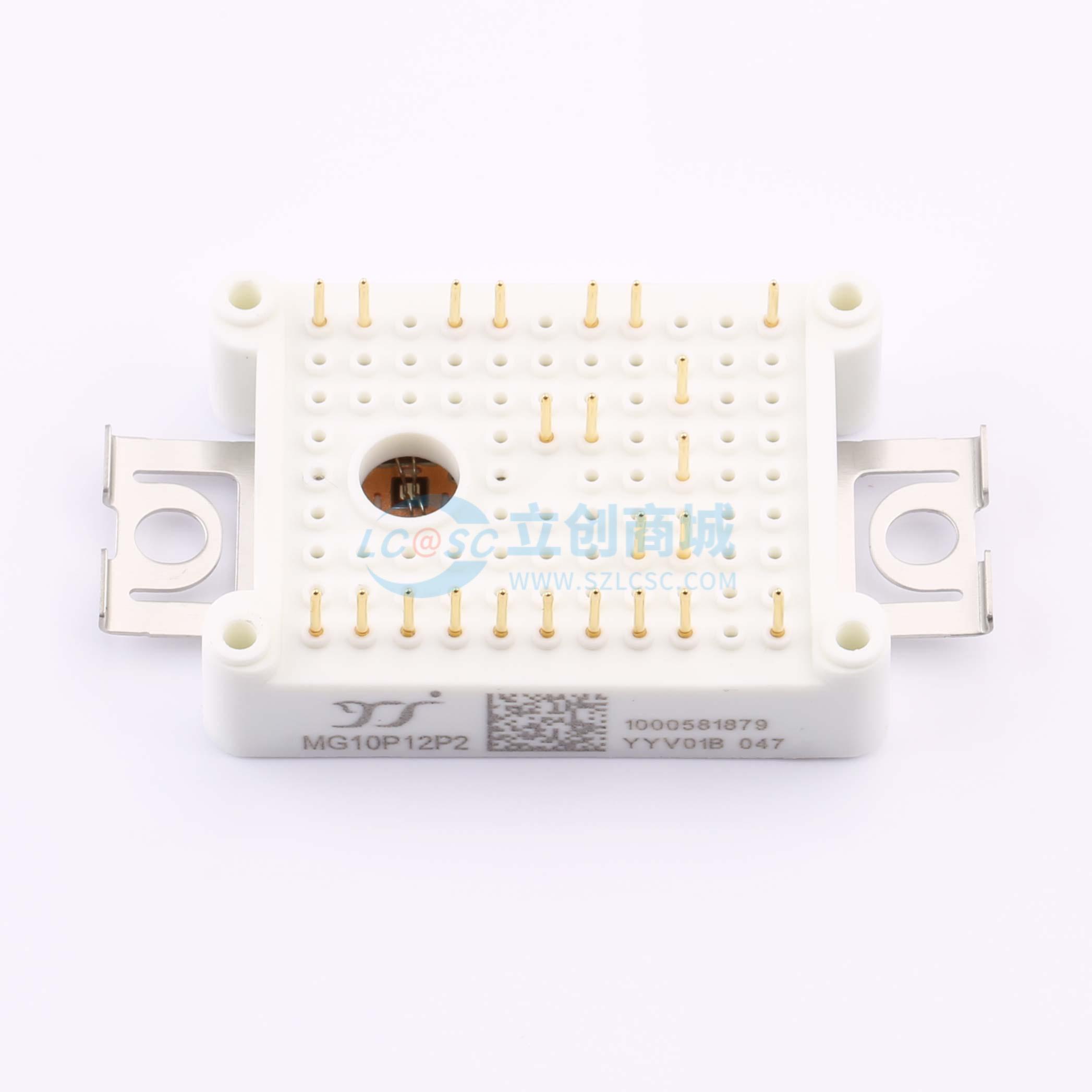

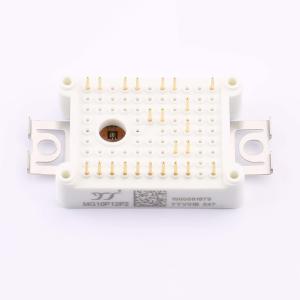

MG10P12P2
1.2kV 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述

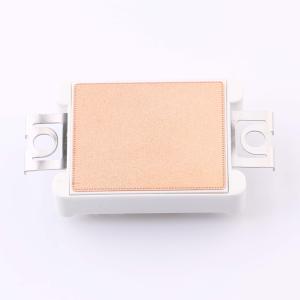

- 特性：低开关损耗。 低VCE(sat)，具有正温度系数。 包含快速软恢复反并联FWD。 低电感外壳。 高短路能力（10μs）。 使用DBC技术的隔离散热片。应用：电机驱动器。 交流和直流伺服驱动放大器
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG10P12P2
- 商品编号
- C2942698
- 商品封装
- P2
- 包装方式
- 盒装
- 商品毛重
- 24.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 10A | |
| 耗散功率(Pd) | 100W | |
| 正向脉冲电流(Ifm) | 20A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@10A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@0.5mA | |
| 栅极电荷量(Qg) | 0.13uC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 681pF | |
| 开启延迟时间(Td(on)) | 76ns | |
| 关断延迟时间(Td(off)) | 100ns | |
| 导通损耗(Eon) | 1.16mJ | |
| 关断损耗(Eoff) | 780uJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.023nF |
