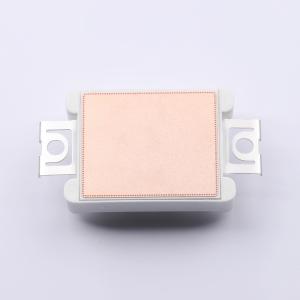

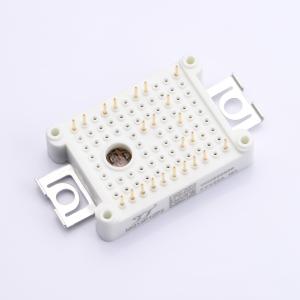

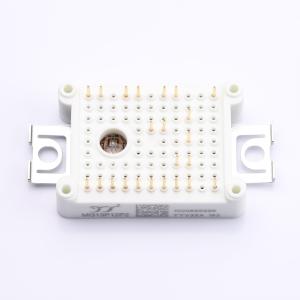

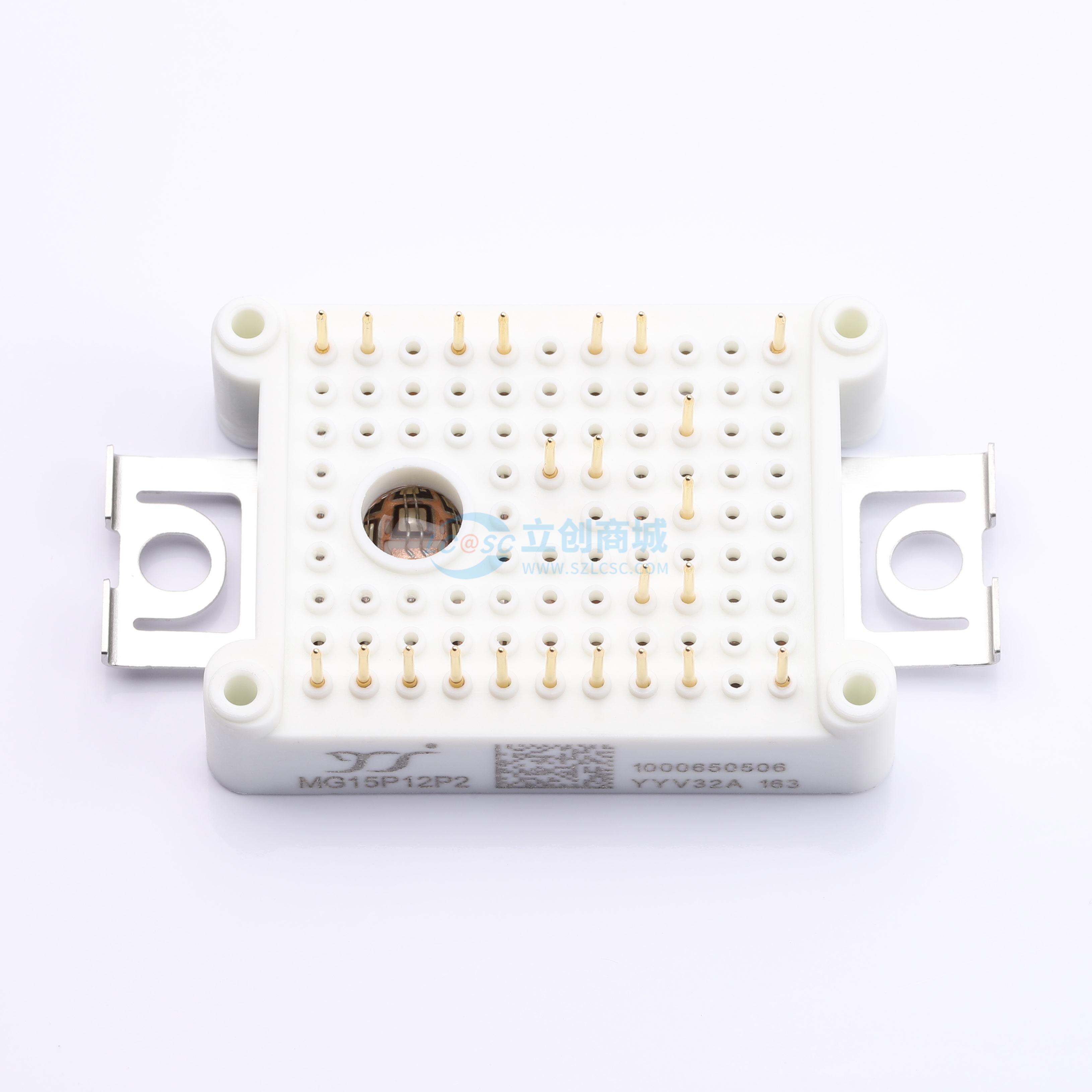

MG15P12P2
1.2kV 15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- MG15P12P2
- 商品编号
- C2942699
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 95.283333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 耗散功率(Pd) | 130W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 15A | |
| 集电极脉冲电流(Icm) | 30A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.9V | |
| 栅极阈值电压(Vge(th)) | 5.9V | |
| 栅极电荷量(Qg) | 150nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 980pF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 34pF | |
| 开启延迟时间(Td(on)) | 61ns | |
| 关断延迟时间(Td(off)) | 89ns | |
| 导通损耗(Eon) | 1.98mJ | |
| 关断损耗(Eoff) | 990uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+150℃ |
商品特性
- 低开关损耗
- 低VCE(sat)且具有正温度系数
- 包含快速软恢复反并联续流二极管
- 低电感封装
- 高短路能力（10μs）
- 采用DBC技术的隔离散热基板
- 最高结温175°C
应用领域
- 电机驱动器
- 交流和直流伺服驱动放大器
- 不间断电源
