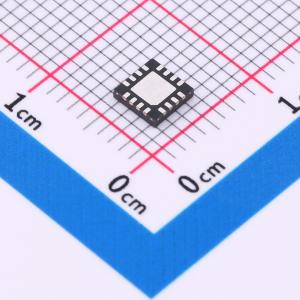

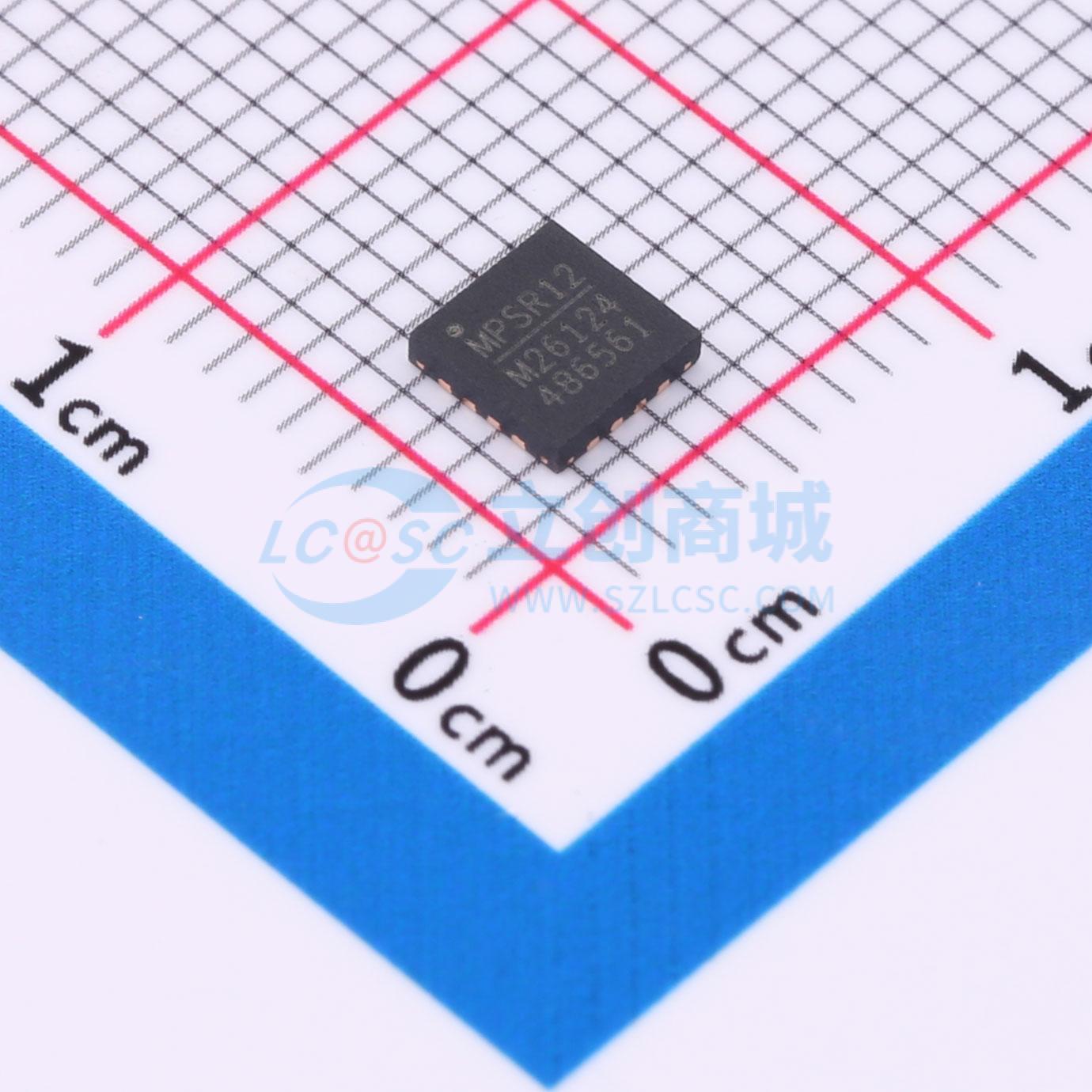

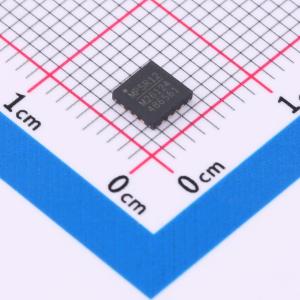

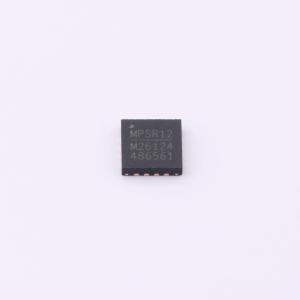

温馨提醒：图片仅供参考，商品以实物为准
MP26124GR-Z
24V输入、2A、600kHz、4节串联锂离子电池开关充电器
SMT扩展库PCB免费打样
- 描述
- MP26124 是一款单片式 DC/DC 降压开关充电器，适用于 4 节串联锂离子电池组。MP26124 集成了高端功率 MOSFET，可输出高达 2A 的充电电流，还采用了峰值电流模式控制，以实现快速环路响应和轻松补偿。MP26124 使用检测电阻来控制可编程充电电流，并通过两个控制环路精确调节充电电流和充电电压。MP26124 具备多种故障状态保护功能，包括逐周期电流限制和热关断。其他安全特性包括电池温度监测与保护、充电状态指示，以及一个可编程定时器，当定时器到期时可停止充电周期。MP26124 所需的外部元件数量极少，且易于获取，采用 QFN - 16（4mmx4mm）封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP26124GR-Z
- 商品编号
- C352672
- 商品封装
- QFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 18V~24V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 16.8V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 4 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 |
商品概述
MP26124 是一款单片式 DC/DC 降压开关充电器，适用于 4 节串联锂离子电池组。MP26124 集成了高端功率 MOSFET，可输出高达 2A 的充电电流，还采用了峰值电流模式控制，以实现快速环路响应和轻松补偿。 MP26124 使用检测电阻来控制可编程充电电流，并通过两个控制环路精确调节充电电流和充电电压。 MP26124 具备多种故障状态保护功能，包括逐周期电流限制和热关断。其他安全特性包括电池温度监测与保护、充电状态指示，以及一个可编程定时器，当定时器到期时可停止充电周期。 MP26124 所需的外部元件数量极少，且易于获取，采用 QFN - 16（4mmx4mm）封装。
商品特性
- 为 4 节串联锂离子电池组充电
- 最高 24V 工作电压
- 可编程充电电流高达 2A
- ±0.75% 的电池电压（VBATT）精度
- 0.2Ω 集成功率 MOSFET
- 最高 90% 的效率
- 固定 600kHz 频率
- 对完全耗尽的电池进行预充电
- 充电状态指示
- 输入电源故障指示
- 热关断
- 逐周期过流保护（OCP）
- 电池温度监测与保护
- 采用 QFN - 16（4mmx4mm）封装
应用领域
- 清洁机器人
- 无人机
- 4 节串联锂离子电池充电器
