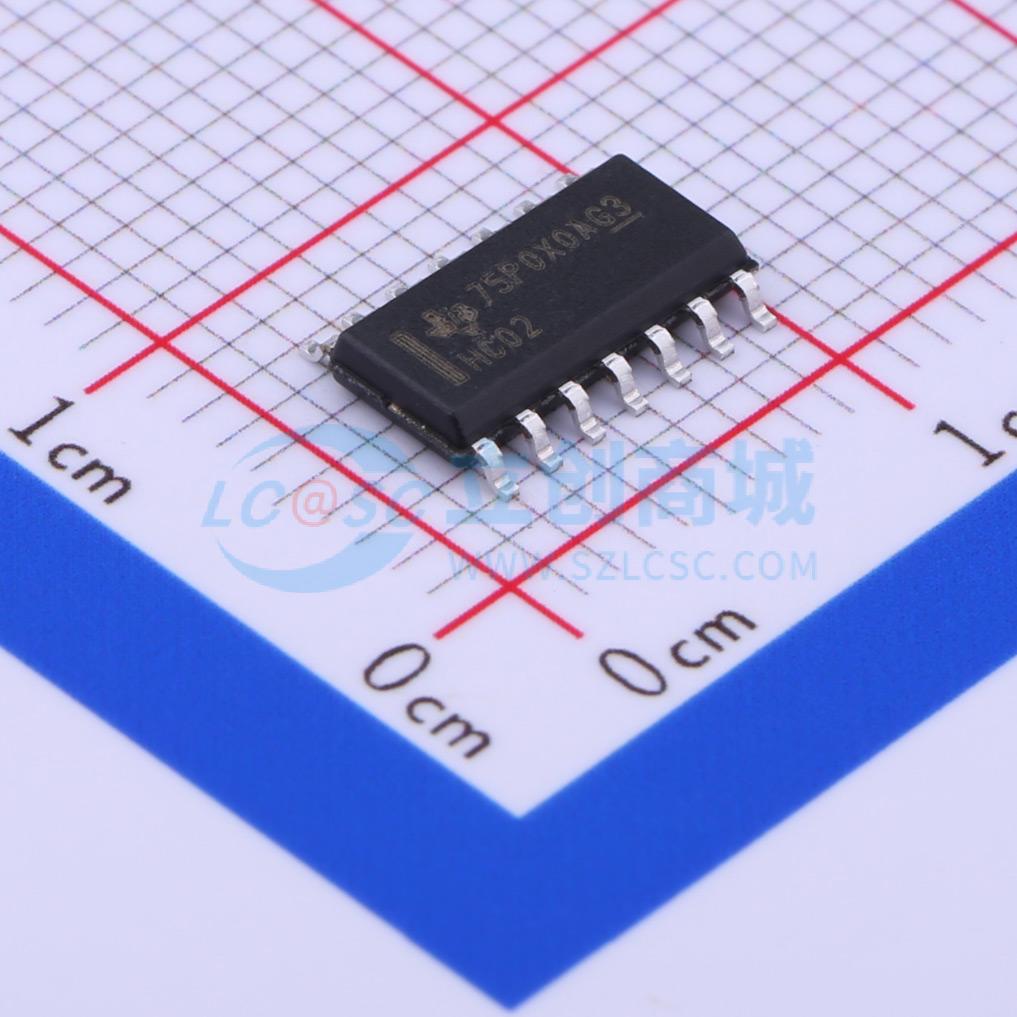

温馨提醒：图片仅供参考，商品以实物为准
SN74HC02DR
四路2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC02 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC02DR
- 商品编号
- C350559
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 5.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SNx4HC02器件包含四个独立的2输入或非门，在正逻辑下可实现布尔函数Y = 非A + 非B或Y = 非A·非B
商品特性
- 工作电压范围为2V~6V
- 输出可驱动多达10个LSTTL负载
- 功耗低，Icc最大为20μA
- 典型传输延迟tpd为8ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
应用领域
- 教育领域
- 玩具
- 乐器
- 医疗保健与健身
- 电网基础设施
- 电子销售点
- 测试与测量
- 工厂自动化与控制
- 楼宇自动化
- RS锁存器
- 下降沿检测器
