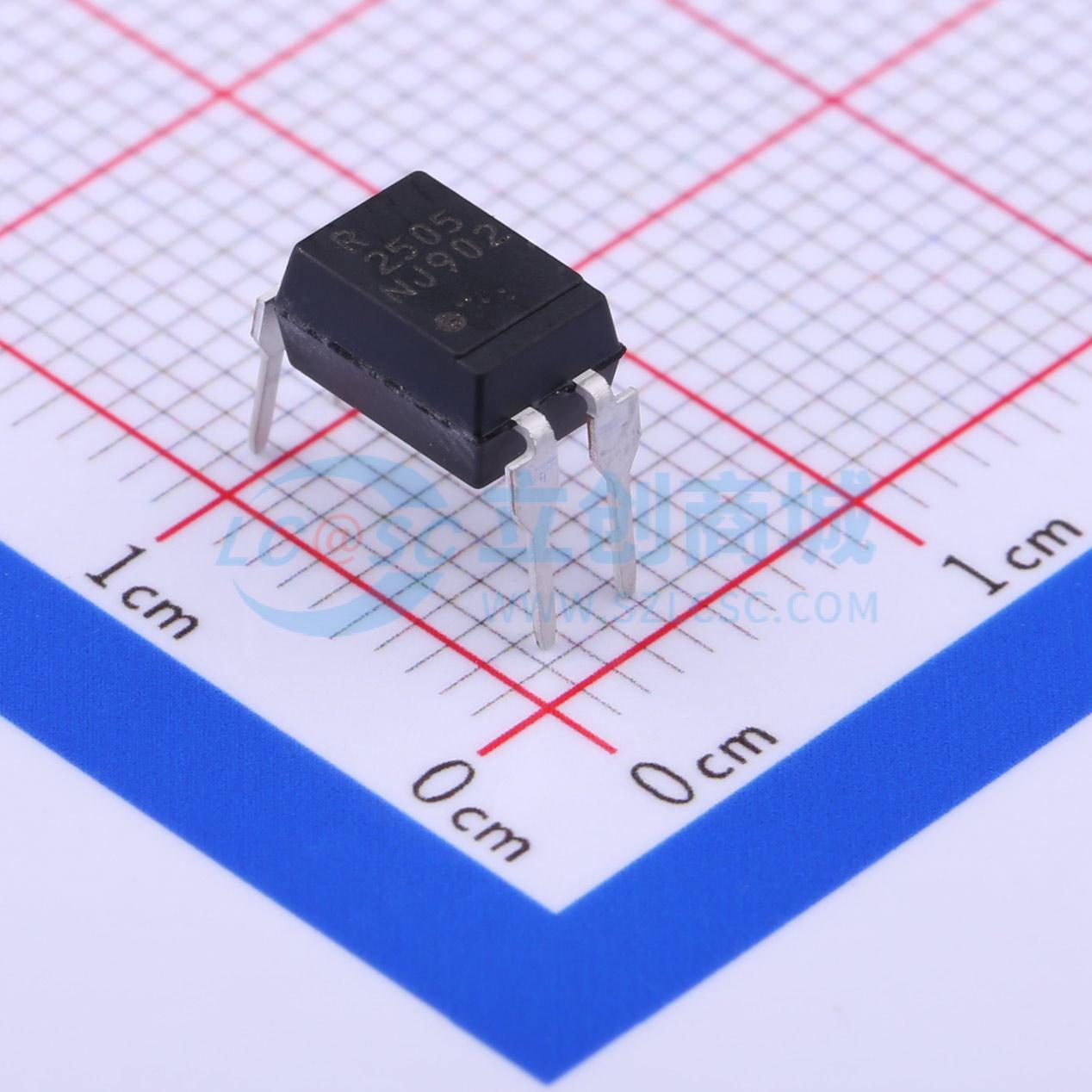

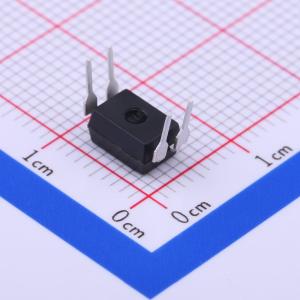

温馨提醒：图片仅供参考，商品以实物为准
PS2505-1-A
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PS2505 - 1、- 4 和 PS2505L - 1、- 4 是光耦合隔离器，包含砷化镓（GaAs）发光二极管和 NPN 硅光电晶体管。PS2505 - 1、- 4 采用塑料双列直插式封装（DIP，Dual In - line Package），PS2505L - 1、- 4 为用于表面贴装的引脚弯成型（鸥翼型）封装。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2505-1-A
- 商品编号
- C350661
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.402克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 80mA |
商品概述
PS2505-1、-4 和 PS2505L-1、-4 是光耦合隔离器，包含砷化镓发光二极管和 NPN 硅光电晶体管。 PS2505-1、-4 采用塑料双列直插式封装（DIP），PS2505L-1、-4 为表面贴装的引脚弯曲型（鸥翼型）。
商品特性
- 交流输入响应
- 高隔离电压（BV = 5000 Vr.m.s.）
- 高集电极 - 发射极电压（VCEO = 80 V）
- 高速开关（t = 3 μs 典型值，tr = 5 μs 典型值）
- 安全标准：获 UL 认证：编号 E72422
应用领域
- 电源
- 电话/传真机
- 工厂自动化/办公自动化设备
- 可编程逻辑控制器
