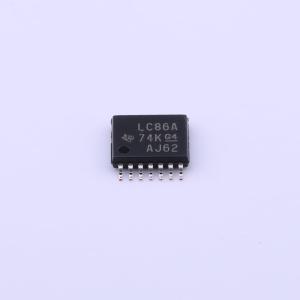

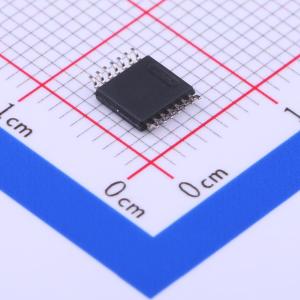

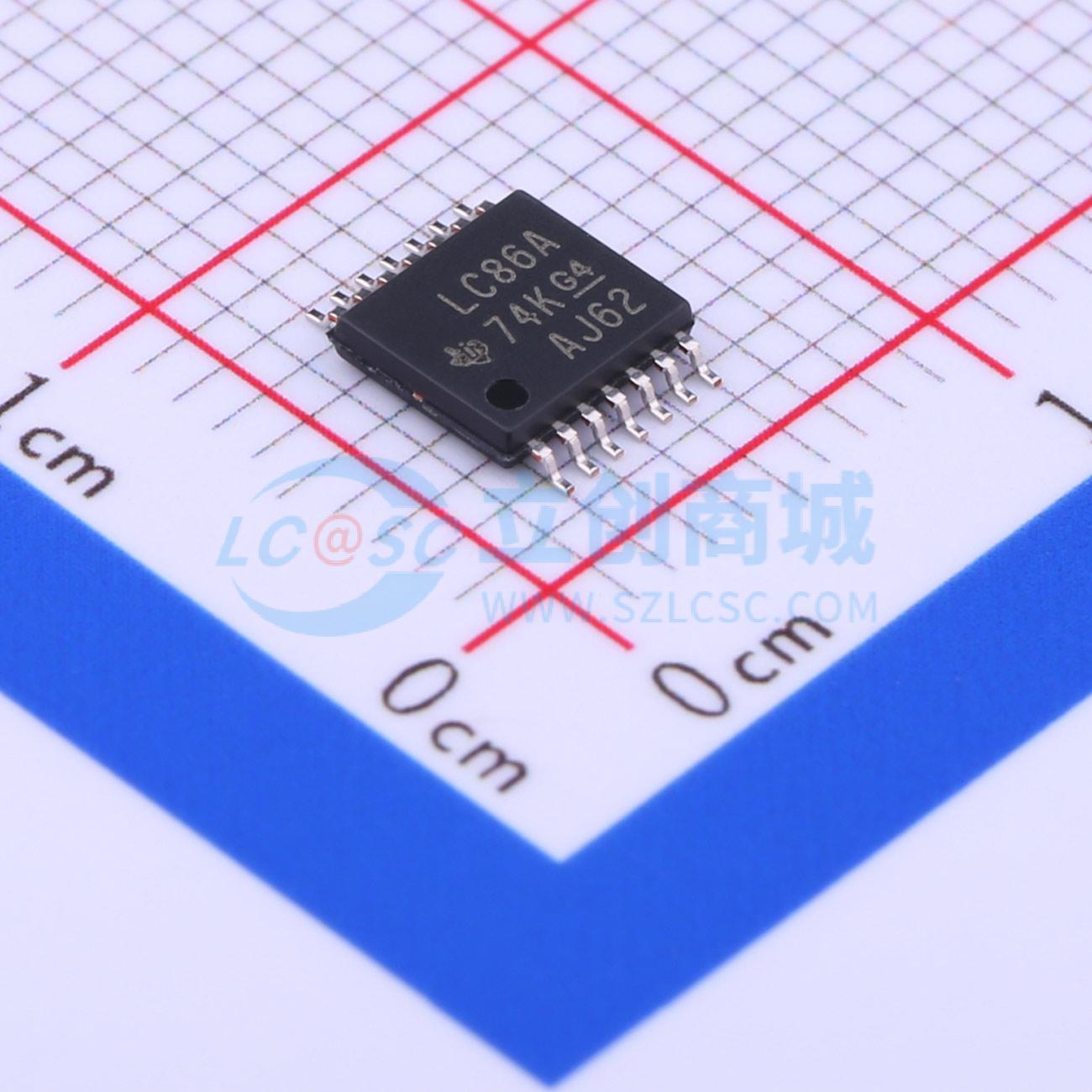

SN74LVC86APWR
四路2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC86A 4 通道、双输入、1.65V 至 3.6V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC86APWR
- 商品编号
- C350562
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.4ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN54LVC86A是四路2输入异或门，设计用于2.7V至3.6V电源电压下工作；SN74LVC86A是四路2输入异或门，设计用于1.65V至3.6V电源电压下工作。器件采用正逻辑实现布尔函数Y = A ⊕ B 或 Y = 非A非B + A非B，可作为真/补码单元使用：若其中一个输入为低电平，另一输入的信号会以原形式输出；若其中一个输入为高电平，另一输入的信号会以反相形式输出。输入可由3.3V器件或5V器件驱动，可在混合电压系统环境中用作电平转换器。异或门可实现逻辑恒等功能、偶校验功能、奇校验功能。
商品特性
- 工作电压范围：SN54LVC86A为2.7V~3.6V，SN74LVC86A为1.65V~3.6V
- 提供多种工作温度范围可选：分别为-40℃~85℃、-40℃~125℃、-55℃~125℃
- 输入可承受最高电压达5.5V
- 3.3V电压下最大传输延迟tpd为4.6ns
- VCC=3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
- 提供多种封装类型可选
应用领域
- 用作真/补码单元
- 混合电压系统中的电平转换
- 用作逻辑恒等单元
- 用作偶校验单元
- 用作奇校验单元
