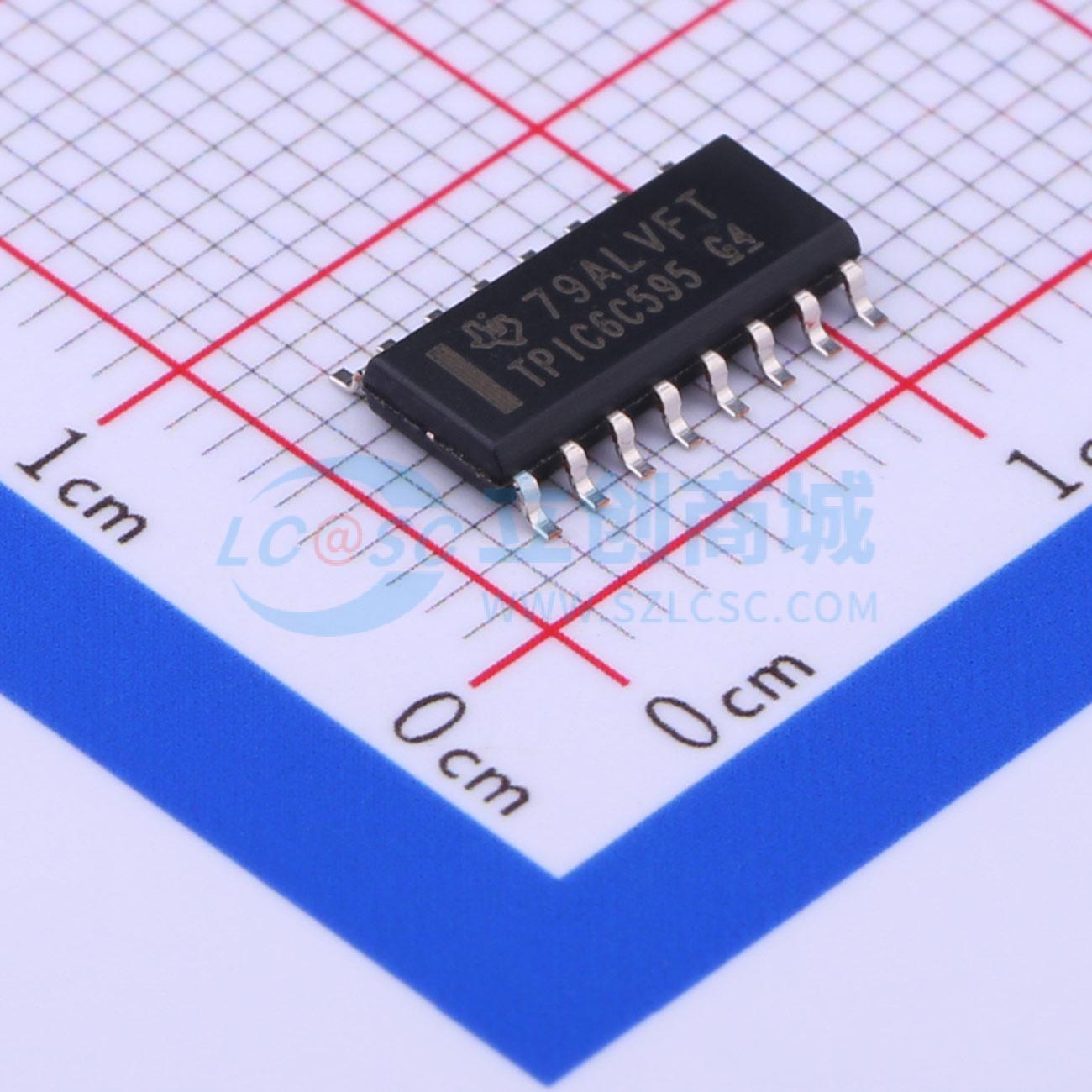

温馨提醒：图片仅供参考，商品以实物为准

TPIC6C595DR

开路漏极输出 8位串行至串行或并行移位寄存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPIC6C595 100mA/通道 8 位移位寄存器
品牌名称: TI(德州仪器)
商品型号: TPIC6C595DR
商品编号: C350572
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.247克(g)

商品参数

商品概述

TPIC6C595是一款单片中压低电流8位功率移位寄存器，适用于需要相对中等负载功率的系统，例如LED。该器件输出端内置电压钳位，用于电感瞬态保护；包含8位串行输入、并行输出移位寄存器，为8位D型存储寄存器提供输入，分别在移位寄存器时钟SRCK和寄存器时钟RCK的上升沿完成移位寄存器和存储寄存器的数据传输，SRCK上升沿通过串行输出端口输出数据。当移位寄存器清零端CLR为高电平时，存储寄存器将数据传输到输出缓冲区；CLR为低电平时，输入移位寄存器清零。当输出使能G为高电平时，输出缓冲区所有数据保持低电平，所有漏极输出关闭；G为低电平时，存储寄存器的数据直接传输到输出缓冲区。输出缓冲区数据为低电平时DMOS晶体管输出关闭，为高电平时DMOS晶体管输出具备灌电流能力，串行输出支持器件级联扩展。输出为低侧开漏DMOS晶体管，额定输出为33V，连续灌电流能力100mA；壳温25℃时每个输出最大电流限制为250mA，结温升高时电流限制会降低，为器件提供额外保护。器件可提供最高2500V的ESD保护，工作壳温范围为-40℃到125℃。

商品特性

导通电阻典型值低，为7Ω
雪崩能量为30mJ
集成8个功率DMOS晶体管输出，支持100mA连续电流
具备250mA电流限制能力
ESD保护可达2500V
输出钳位电压为33V
支持器件级联扩展
低功耗
具备温度自适应保护机制，电流限制随结温升高而降低
采用串行输入并行输出结构

应用领域

仪器仪表盘
指示灯
LED照明与控制
继电器驱动
螺线管驱动
低中功率负载驱动

	属性	参数值
	商品目录	移位寄存器
	功能	串行至串行或并行
	工作电压	4.5V~5.5V
	时钟频率(fc)	-
	元件数	1
	输出类型	开漏

	属性	参数值
	系列	TPIC
	传播延迟(tpd)	15ns@5V,30pF
	输出电流	100mA
	分辨率(位)	8
	工作温度	-40℃~+125℃
	功能特性	异步清零功能；输出使能
