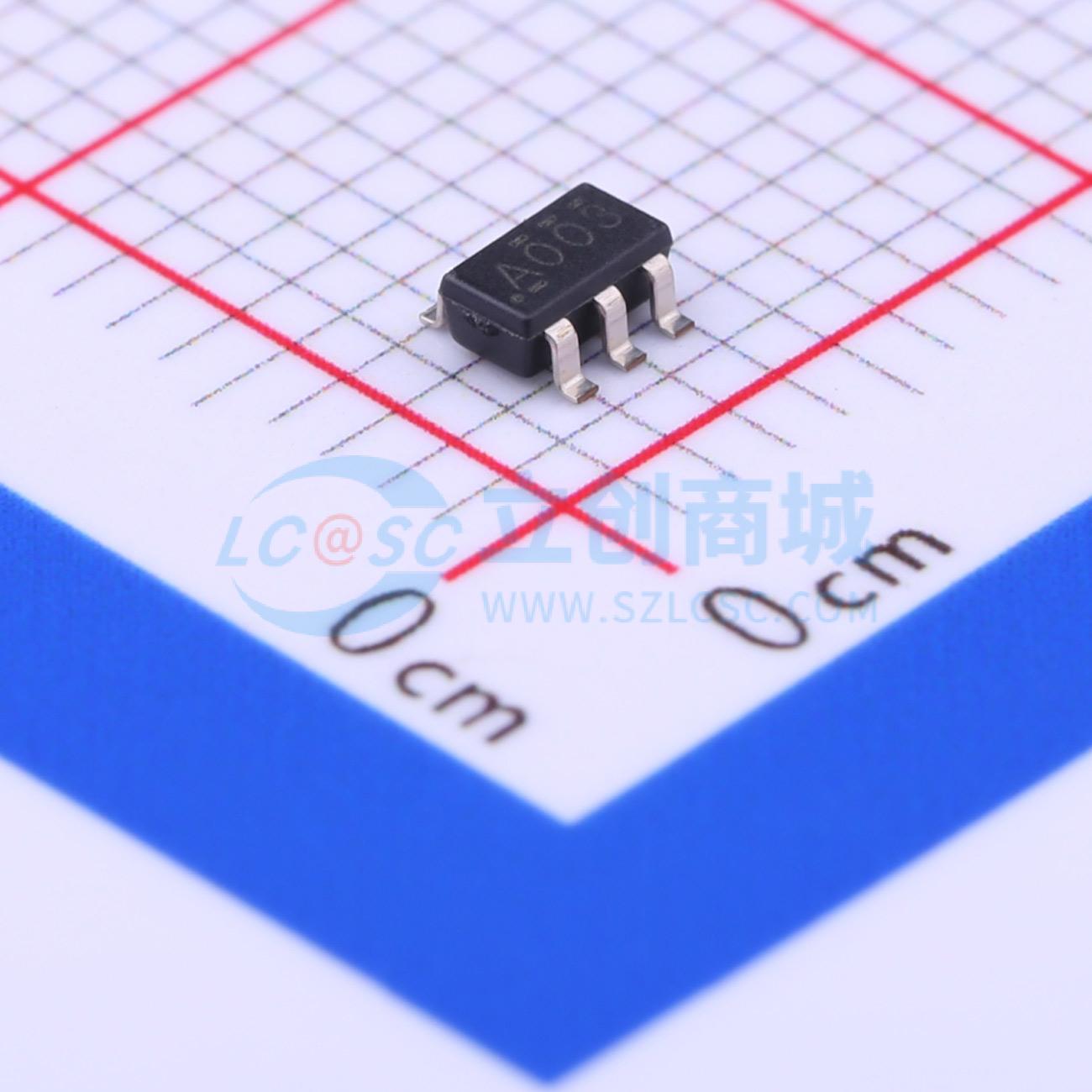

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC1G00DBVR
单路2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G00 单路 2 输入、2V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G00DBVR
- 商品编号
- C350556
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC1G00是单路2输入正与非门，以正逻辑实现布尔函数Y = 非(A·B) 或 Y = 非A + 非B，有多种封装可供选择。
商品特性
- 工作电压范围为2V~5.5V
- 5V条件下最大传输延迟tpd为6.5ns
- 低功耗，最大ICC为10μA
- 5V条件下输出驱动能力为±8mA
- 所有输入均带有施密特触发动作，电路可容忍较慢的输入上升和下降时间
- 闭锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准，人体模型可达2000V，带电器件模型可达1000V
- 推荐工作环境温度范围为-40℃~+125℃
- 提供5引脚SOT-23、5引脚SC70、5引脚SOT多种封装选项
应用领域
- IP电话
- 笔记本电脑
- 打印机
- 访问控制与安防
- 太阳能逆变器
- 个人电子产品
