温馨提醒：图片仅供参考，商品以实物为准

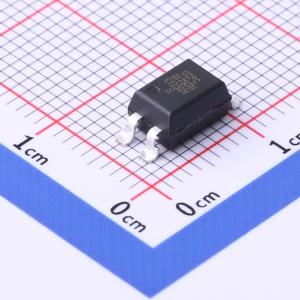

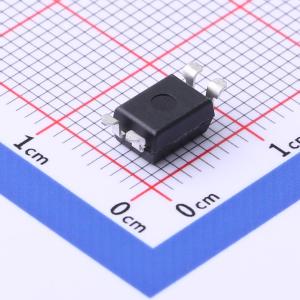

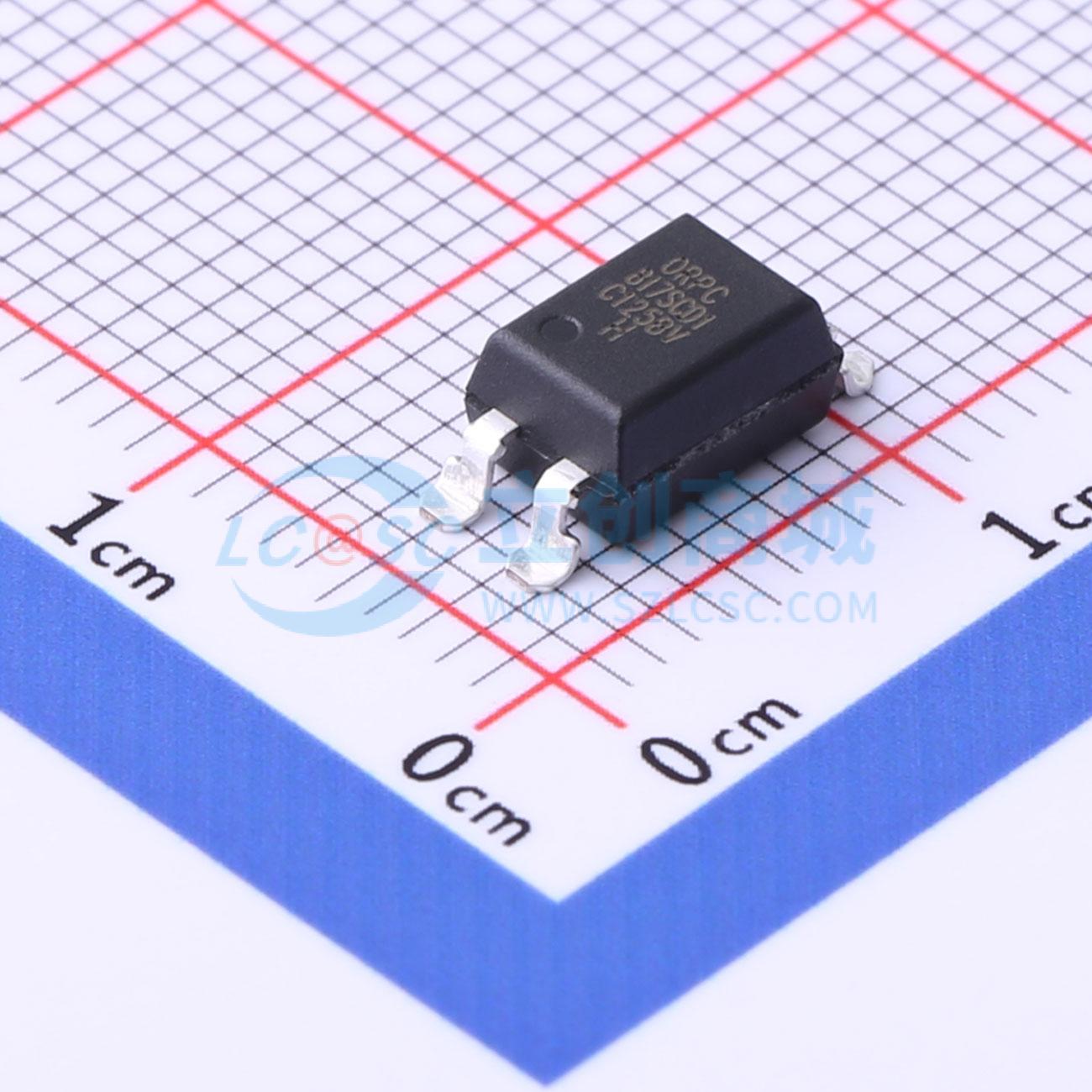

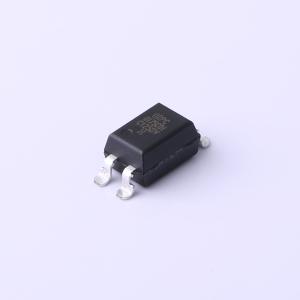

ORPC-817SC-H-D1S-TP-C-V
DC输入 隔离电压(rms):5000V
- 描述
- 工业级
- 品牌名称
- Orient(奥伦德)
- 商品型号
- ORPC-817SC-H-D1S-TP-C-V
- 商品编号
- C2887729
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
- ORPC-817光电耦合器由一个GaAs发射极和一个NPN晶体管组成。
- 它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时，最小值为50%）
- 高输入 - 输出隔离电压（Viso = 5000Vrms）
- 响应时间（tr：在VCE = 2V、IC = 2mA、RL = 100Ω时，典型值为4μs）
- 湿敏等级1级
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC09001029446、CQC13001086898）、CE认证（编号AC/0431008）、国家电网认证（编号SGCM013420170152）
应用领域
- 开关电源
- 电流表
- 计算机
- 仪器应用、测量设备
- 支付设备、复印机、自动售货机
- 家用电器，如风扇
- 信号转换系统
