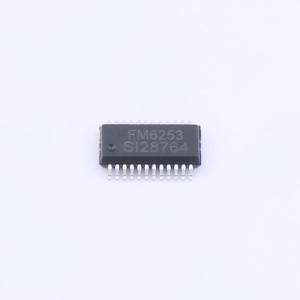

FM6253

FM6253 是专为LED 全彩显示屏应用设计的驱动芯片。FM6253 内建16 位位移缓存器可以将串行的输入资料转换成每个输出通道的灰阶像素。FM6253 的16 个恒流输出通道所输出的电流值不受输出端负载电压影响，提供一致并且恒定的输出电流，不受PCB板的影响，具有极佳的抗干扰性。FM6253 不仅可以由不同阻值的外接电阻来调整FM6253 各输出级的电流大小，而且还可以由软件来调整的FM6253 通道电流增益从而控制LED 显示屏亮度。FM6253 采用富满EPWM 专利显示技术，采用智能脉冲宽度调变功能，增强了低灰视觉效果。 FM6253 可支持最高32 扫LED 扫描屏。通过技术创新可以有效解决低灰色块，偏色，麻点，第一行偏暗等问题，透过实时错误侦测功能，FM6253 不需增加额外的外部原件即可独立侦测每个LED 是否为开路状态；FM6253 新颖的消除十字架现象功能，解决了单一LED 坏点造成的周遭灯点错误显示问题。此外，FM6253 内建的消隐电路大幅减轻了鬼隐现象。

• 恒流输出范围值：在5 伏特操作电压：1~20mA；在3.3 伏特操作电压：1~10mA
• 极为精确的电流输出值：通道间最大差异值： <±2%；芯片间最大差异值： <±2%
• 内建16K 位SRAM 内存支持1~32 扫分时多任务扫描
• 14/13 位EPWM 灰阶控制技术提升低灰视觉效果（富满专利）
• 6 位电流增益调整，12.5%~200%
• LED 故障排除：消除LED 坏点造成的十字架现象，LED 开路侦测
• 内建消隐
• GCLK 倍频技术
• 高达30MHz 时钟频率
• 封装形式：SSOP - 24 e = 0.635mm、AN：QFN - 24 - 4×4 - 0.5mm、BN：QFN - 24 - 4×4 - 0.5mm

• 室内全彩表贴模组
