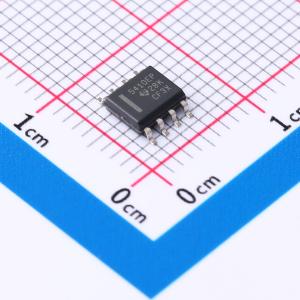

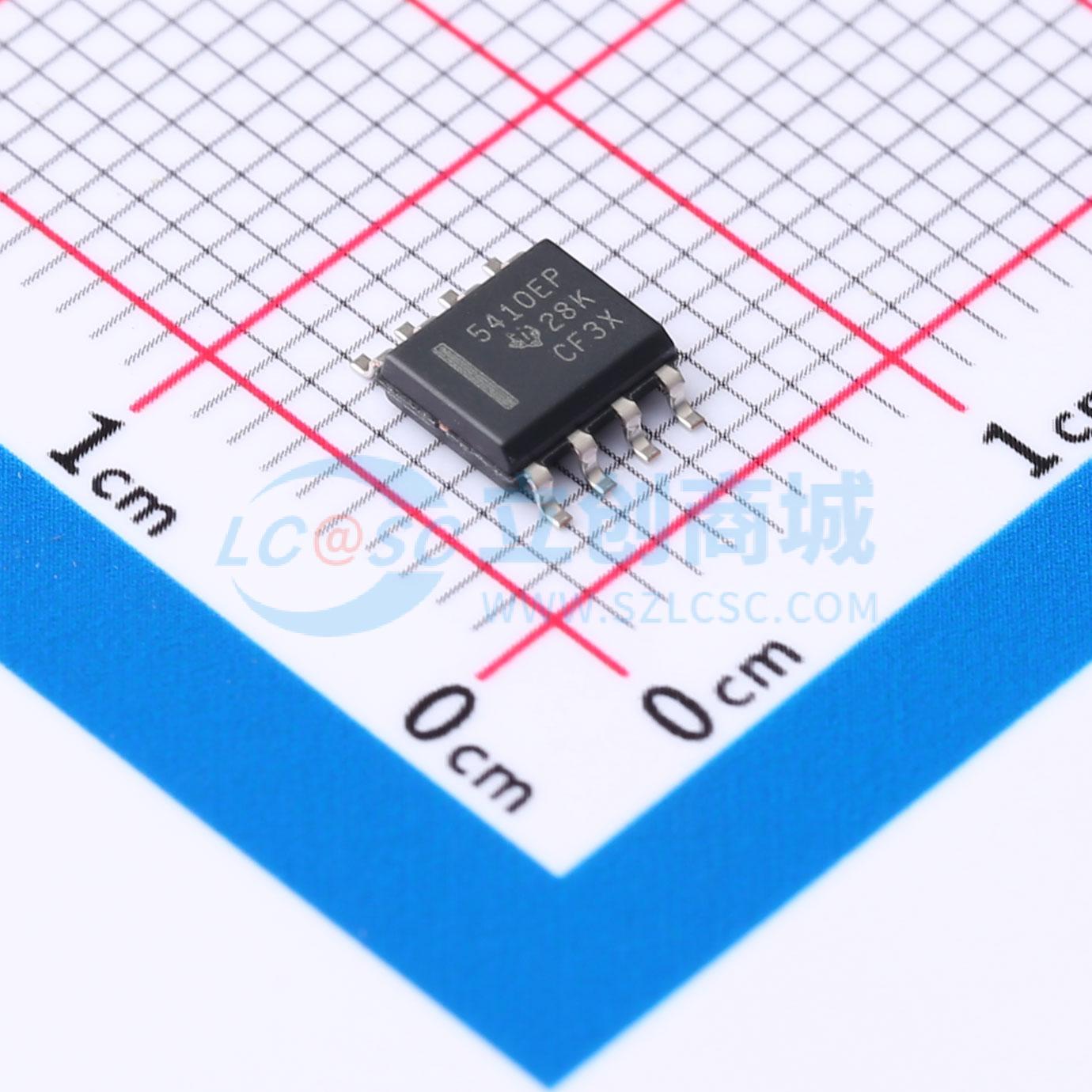

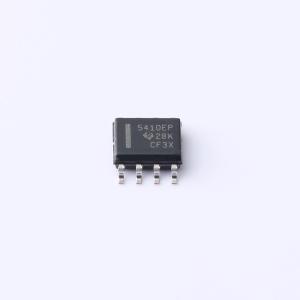

TPS5410MDREP

1-A 宽输入范围降压 SWIFT 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS5410-EP 5.5V 至 36V 输入、1A 输出、500kHz 降压转换器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: TPS5410MDREP
商品编号: C2878161
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

作为SWIFT™ 系列DC/DC稳压器的一员，TPS5410是一款高输出电流PWM转换器，集成了一个低电阻高端N沟道MOSFET。与上述特性一同集成在芯片上的还有：高性能电压误差放大器，可在瞬态条件下实现精确的电压调节；欠压锁定电路，可防止输入电压达到5.5 V之前启动；内部设置的软启动电路，可限制浪涌电流；以及电压前馈电路，可改善瞬态响应。使用ENA引脚，关断状态下的电源电流通常可降至18 μA。其他特性包括高电平有效使能、过流限制、过压保护和热关断。为降低设计复杂度和外部元件数量，TPS5410的反馈环路采用内部补偿。 TPS5410器件采用易于使用的8引脚SOIC封装。德州仪器（TI）提供评估模块和软件工具，有助于快速实现高性能电源设计，以满足严格的设备开发周期要求。

商品特性

宽输入电压范围：5.5 V至36 V
高达1 A连续（1.2 A峰值）输出电流
集成110 mΩ MOSFET开关，效率高达95%
宽输出电压范围：可调节至低至1.22 V，初始精度为1.5%
内部补偿，最大限度减少外部元件数量
固定500 kHz开关频率，减小滤波器尺寸
输入电压前馈改善线性调整率和瞬态响应
过流限制、过压保护和热关断保护系统
工作结温范围：-55℃至125℃
采用小型8引脚SOIC封装

应用领域

消费类：机顶盒、DVD、液晶显示器
工业和汽车音频电源
电池充电器、高功率LED电源
12 V/24 V分布式电源系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~36V
	输出电压	1.221V~31.32V
	输出电流	1A
	开关频率	500kHz
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
