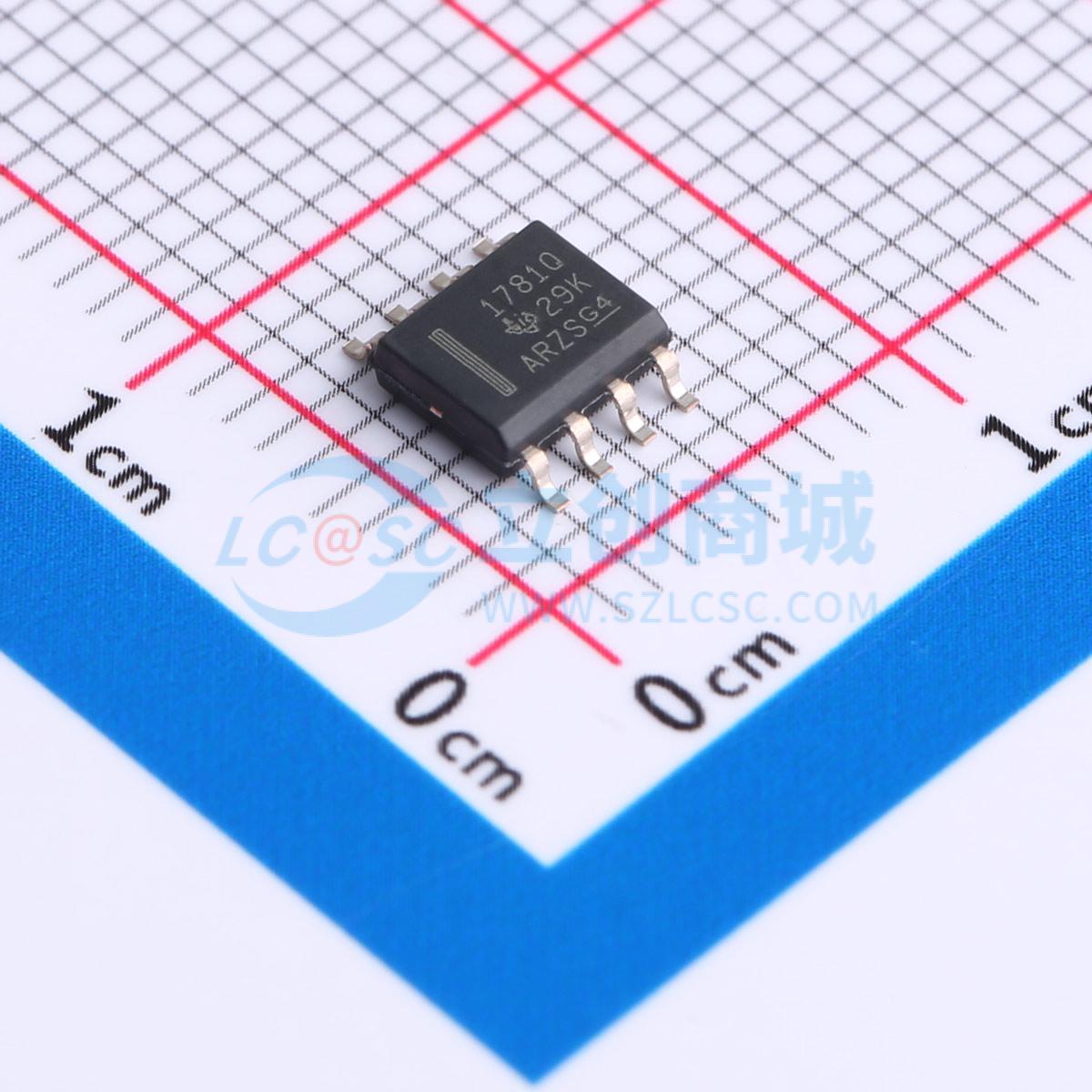

SN65HVD1781QDRQ1

SN65HVD1781-Q1故障保护RS-485收发器，支持3.3V至5V操作

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些设备结合了差分驱动器和差分接收器，可以从单个电源工作。它们适用于汽车数据链路等应用。
品牌名称: TI(德州仪器)
商品型号: SN65HVD1781QDRQ1
商品编号: C2878178
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

这些器件将差分驱动器和差分接收器集成在一起，由单电源供电。在'HVD1782中，驱动器差分输出和接收器差分输入在内部相连，形成一个适用于半双工（两线总线）通信的总线端口。该端口具有较宽的共模电压范围，使这些器件适用于长电缆多点应用。这些器件的工作温度范围为 -40℃ 至 125℃。这些器件与行业标准的 SN75176 收发器引脚兼容，可在大多数系统中直接升级使用。这些器件在 5 V 电源下完全符合 ANSI TIA/EIA 485 - A 标准，在 3.3 V 电源下也能工作，此时驱动器输出电压降低，适用于低功耗应用。

商品特性

适用于汽车应用
通过 AEC - Q100 认证，结果如下：
- 器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃
- 器件 HBM ESD 分类等级为 H2
- 器件 CDM ESG 分类等级为 C3B
总线引脚故障保护：
- ±70 V（'HVD1780 - Q1、'HVD1781 - Q1）
- ±30 V（'HVD1782 - Q1）
电源电压范围为 3.3 V 至 5 V 时可正常工作
总线引脚具有 ±16 kV HBM 保护
单位负载降低，最多可支持 320 个节点
具备故障安全接收器，适用于开路、短路和总线空闲状态
低功耗
- 低待机电源电流，最大 1 μA
- 工作期间静态电流 ICC 为 4 mA
与行业标准 SN75176 引脚兼容
信号速率为 115 kbps、1 Mbps，最高可达 10 Mbps

应用领域

汽车数据链路

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.15V~5.5V
	数据速率	1Mbps

	属性	参数值
	节点数	320
	静电保护	±16kV
	工作温度	-40℃~+125℃
	静态电流	4mA
	通讯模式	半双工
