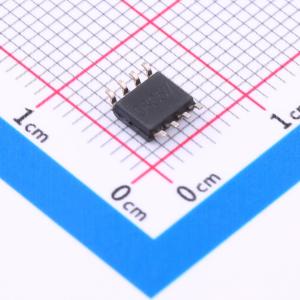

ISO7421AQDRQ1
低功耗双通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISO7421A-Q1 汽车类双通道 1/1、数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7421AQDRQ1
- 商品编号
- C2878190
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 50Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 50kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 9ns | |
| 功能特性 | 失效安全输出；双向信号隔离 | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 2 |
商品概述
ISO7421A-Q1 按照 UL 标准，在 1 分钟内提供高达 2.5 kVrms 的电流隔离。这个数字隔离器有两条具有双向通道配置的隔离通道。每个隔离通道都有一个由二氧化硅SiO2绝缘隔栅分开的逻辑输入和输出缓冲器。通过与隔离电源一起使用，这些器件可防止数据总线或者其它电路上的噪音电流进入本地接地并干扰或者损坏敏感电路。此器件有 TTL 输入阈值并要求两个介于 3V 和 5.5V 之间的电源电压，或者任一组合。当由一个 3V 电源供电时，所有输入为 5V 耐压。这些器件内置有限的ESD保护，储存或操作期间应将引脚短路或将器件放置在导电泡沫中，防止静电损坏MOS门极。
商品特性
- 符合汽车应用要求
- 符合AEC-Q100质量要求
- 器件温度1级:环境运行温度范围为 -40℃ 至 125℃
- 器件人体模型(HBM)静电放电(ESD)分类等级H3A
- 器件充电器件模型(CDM) ESD 分类等级 C5
- 高信号传输速率:50Mbps
- 低功耗
- 低传播延迟:典型值9ns
- 低偏斜:典型值300ps
- 4kV峰值最大隔离，经 UL 1577 认证的 2.5kVrms，经 IEC/VDE 和 CSA 批准，符合 IEC60950-1、IEC 61010-1 终端设备标准，所有审批正在审理中
- 瞬态抗扰度典型值 50KV/μs
- 额定电压下隔离装置完好性可超过25年
- 可在 3V 至 5.5V 电源和逻辑电平上运行
