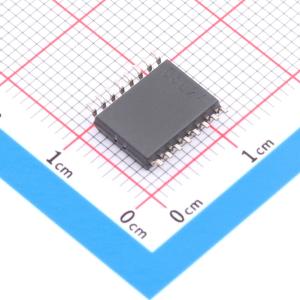

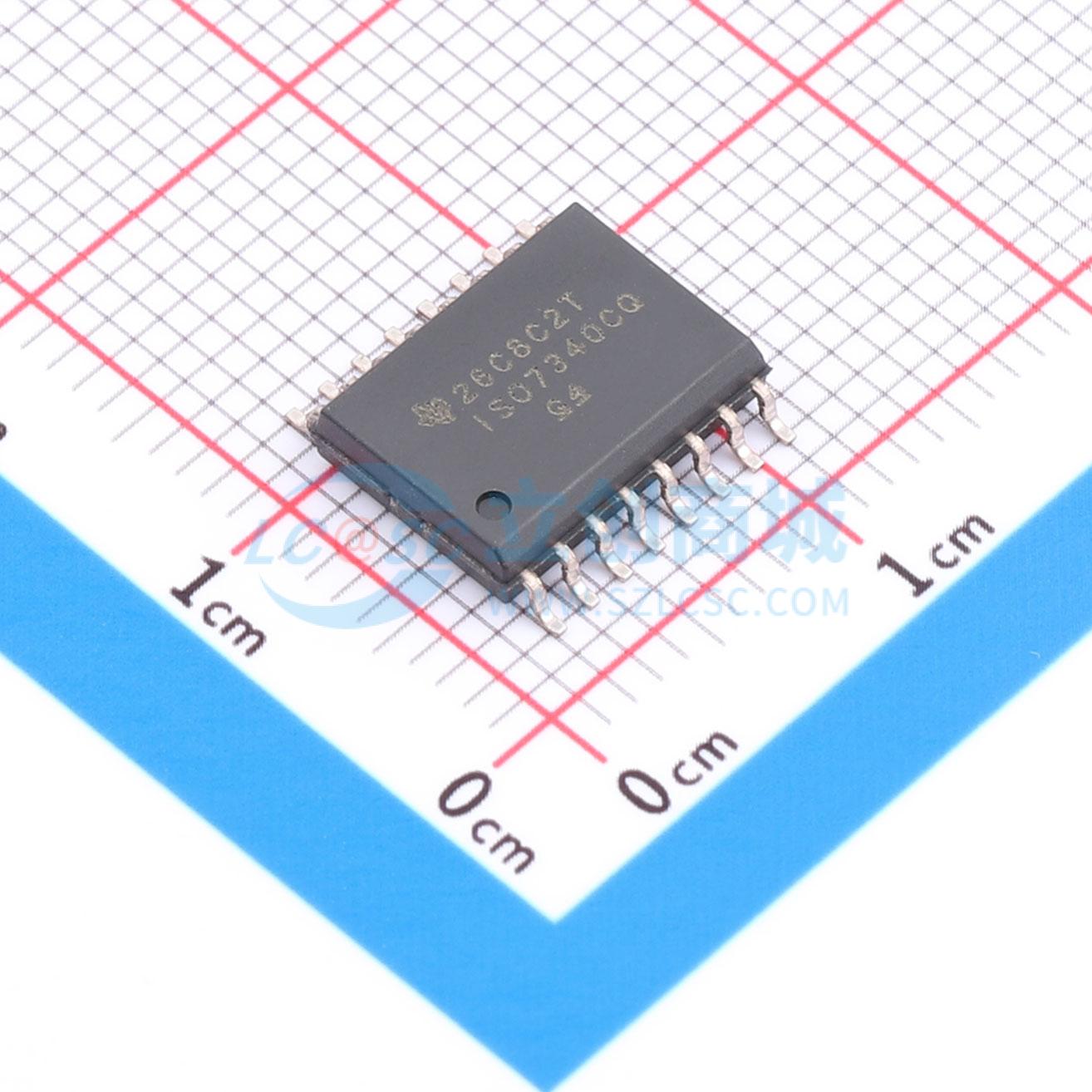

ISO7340CQDWQ1

耐用EMC低功耗四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7340-Q1 汽车类低功耗、四通道、4/0、25Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7340CQDWQ1
商品编号: C2878508
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.738232克(g)

商品参数

商品概述

ISO734x-Q1 系列器件可提供符合UL 1577 标准的长达1 分钟且高达 3000 V_RMS 的电隔离，以及符合VDEV 0884-10 标准的 4242 V_PK 隔离。这些器件具有四个隔离通道，后者由逻辑输入和输出缓冲器组成，并由二氧化硅 (SiO₂) 绝缘隔栅进行隔离。 ISO7340-Q1 器件具有四个正向通道，ISO7341-Q1 器件具有三个正向通道和一个反向通道，ISO7342-Q1 器件具有两个正向通道和两个反向通道。如果出现输入功率或信号损失，默认输出低（订购部件号带有后缀 F）或高（订购部件号不带后缀 F）。这些器件与隔离式电源结合使用，有助于防止数据总线或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。ISO734x-Q1 器件具有集成噪声滤波器，可适用于严苛工业环境，在这种环境下，短噪声脉冲可能会出现在器件输入引脚上。ISO734x-Q1 器件具有TTL 输入阈值，工作电压范围为3V 至 5.5V。凭借创新型芯片设计和布局技术，ISO734x-Q1 系列器件的电磁兼容性得到了显著增强，从而能够实现系统级ESD、EFT 和浪涌保护并符合辐射标准。

商品特性

符合汽车应用认证，具有符合AEC-Q100 标准的下列结果：
- 器件温度1 级： -40°C 至 125°C 的环境运行温度范围
- 器件人体模型(HBM) 分类等级3A
- 器件充电器件模型(CDM) 分类等级C6
信号传输速率：25Mbps
输入时使用集成噪声滤波器
默认输出高电平和低电平选项
低功耗，每通道ICC 典型值（1Mbps 时）：
- ISO7340-Q1：0.9mA（5V 电源）、0.7mA（3.3V 电源）
- ISO7341-Q1：1.2mA（5V 电源）、0.9mA（3.3V 电源）
- ISO7342-Q1：1.3mA（5V 电源）、0.9mA（3.3V 电源）
低传播延迟：典型值31ns（5V 电源）
3.3V 和5V 电平转换
70kV/μs 瞬态抗扰度，典型值（5V 电源）
优异的电磁兼容性(EMC)
系统级静电放电(ESD)、瞬态放电(EFT) 以及抗浪涌保护
低辐射
由3.3V 和5V 电源供电
宽体小外形尺寸集成电路(SOIC)-16 封装
安全相关认证：
- 4242 V_PK 基本隔离，符合DIN V VDE V 0884-10 和DIN EN 61010-1 标准
- 符合UL 1577 标准且长达1 分钟的 3kV_RMS 隔离
- CSA 组件验收通知5A、IEC 60950-1 和IEC 61010-1 终端设备标准
- 已通过GB4943.1-2011 CQC 认证

应用领域

工业现场总线(Fieldbus)
Profibus 现场总线
Modbus
DeviceNet 数据总线
伺服器控制接口
电机控制
电源
电池组

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	0
	最大数据速率	25Mbps
	默认输出	高电平；低电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	70kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	31ns
