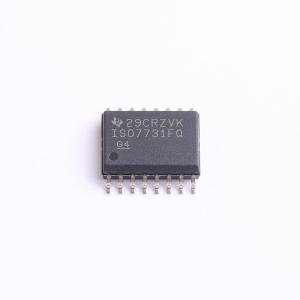

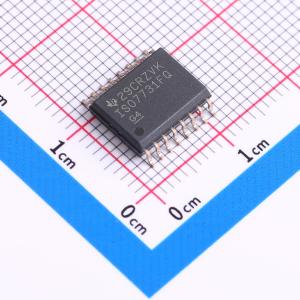

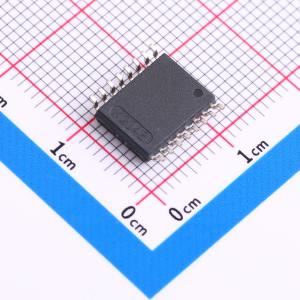

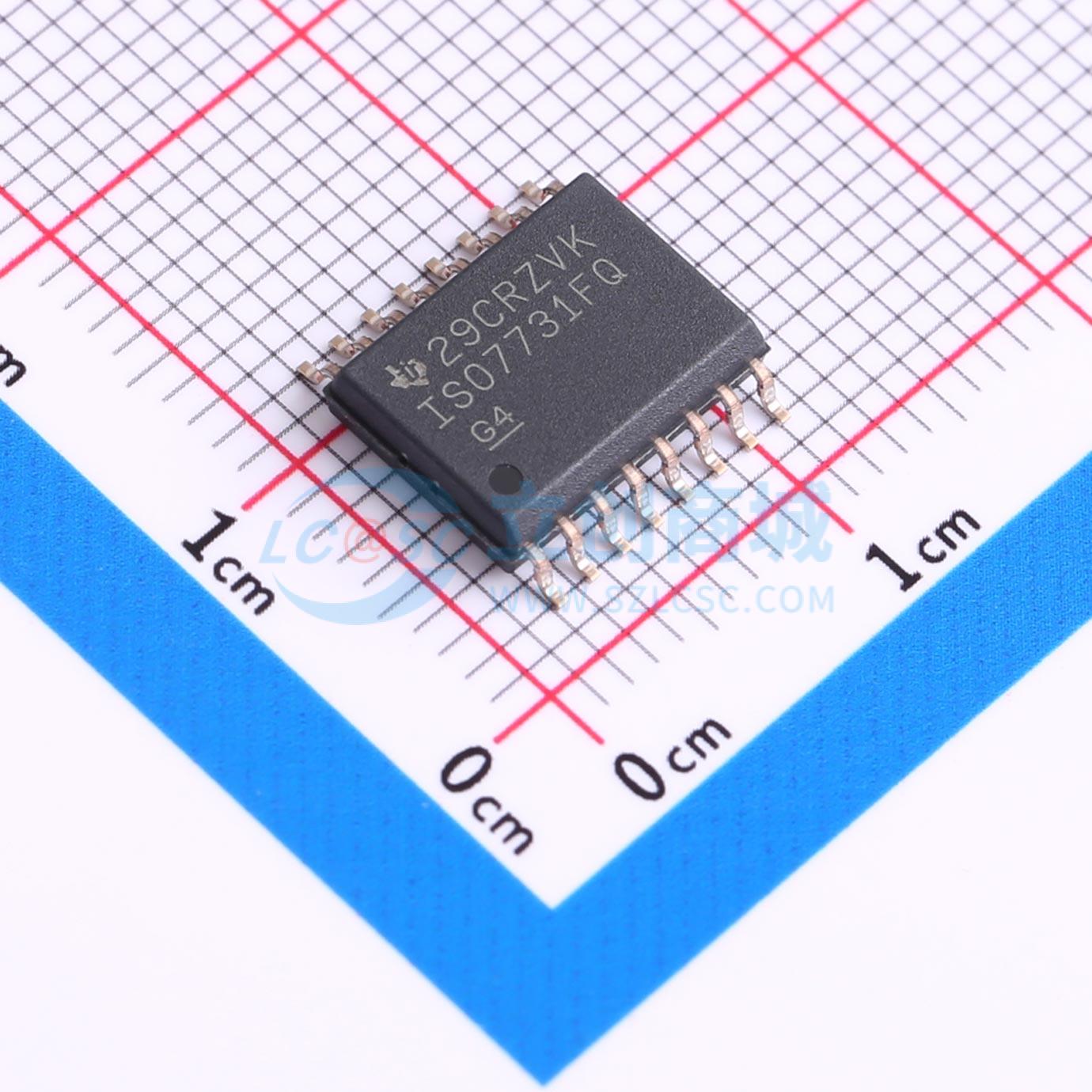

ISO7731FQDWRQ1

SMT扩展库PCB免费打样

描述: ISO7731-Q1 EMC 性能优异的汽车类三通道、2/1、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7731FQDWRQ1
商品编号: C2878554
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.626059克(g)

商品参数

商品概述

ISO773x-Q1器件是高性能三通道数字隔离器，可提供符合UL1577的5000VRMS（DW封装）和3000VRMS（DBQ封装）隔离额定值。该系列包含的器件具有符合VDE、CSA、TUV和CQC标准的增强绝缘等级。在隔离CMOS或LVCMOS数字I/O时，ISO773x-Q1系列器件可提供高电磁抗扰度和低辐射，并具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO2) 绝缘栅相隔离。该器件配有使能引脚，可用于将各自输出置于高阻态以适用于多控制器驱动应用中，并降低功耗。ISO7730-Q1器件具有三条全部同向的通道，而ISO7731-Q1器件具有两条正向通道和一条反向通道。如果输入电源或信号丢失，不带后缀F的器件默认输出高电平，带后缀F的器件默认输出低电平。该系列器件与隔离式电源结合使用，有助于防止数据总线（例如，CAN和LIN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术，ISO773x-Q1器件的电磁兼容性得到了显著增强，可轻松满足系统级ESD、EFT、浪涌和辐射方面的合规性。ISO773x-Q1系列器件采用16引脚宽体SOIC和QSOP封装。

商品特性

符合汽车应用要求
具有符合AEC-Q100标准的下列特性：器件温度等级1: -40℃至 +125℃环境工作温度范围
功能安全型
可提供用于功能安全系统设计的文档：ISO7730-Q1,ISO7731-Q1
100Mbps数据速率
稳健可靠的隔离栅：
- 在1500VRMS工作电压下预计寿命超过30年
- 隔离等级高达5000VRMS
- 浪涌能力高达12.8kV
- CMTI典型值为 ±100kV/μs
- 宽电源电压范围：2.25V至5.5V
- 2.25V至5.5V电平转换
- 默认输出高电平(IS0773x)和低电平(IS0773xF)选项
- 低功耗，1Mbps时每通道的电流典型值为1.5mA
- 低传播延迟：典型值为11ns（5V电源）
- 优异的电磁兼容性(EMC)
- 系统级ESD、EFT和浪涌抗扰性
- 在整个隔离栅具有 ±8kV IEC61000-4-2接触放电保护
- 低辐射
- 宽体SOIC(DW-16)和QSOP(DBQ-16)封装选项
- 安全相关认证：
  - DIN EN IEC 60747-17 (VDE 0884-17)
  - UL1577组件认证计划
  - IEC61010-1、IEC62368-1、IEC60601-1和GB4943.1认证

应用领域

混合动力、电动和动力总成系统(EV/HEV)
- 电池管理系统(BMS)
- 车载充电器
- 牵引逆变器
- 直流/直流转换器
- 逆变器和电机控制
车身电子装置
- 汽车泊车加热器模块
- HVAC压缩机模块
- HVAC控制模块
- HVAC传感器
- 车内加热器模块

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	1
	最大数据速率	100Mbps
	默认输出	-
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	11ns
