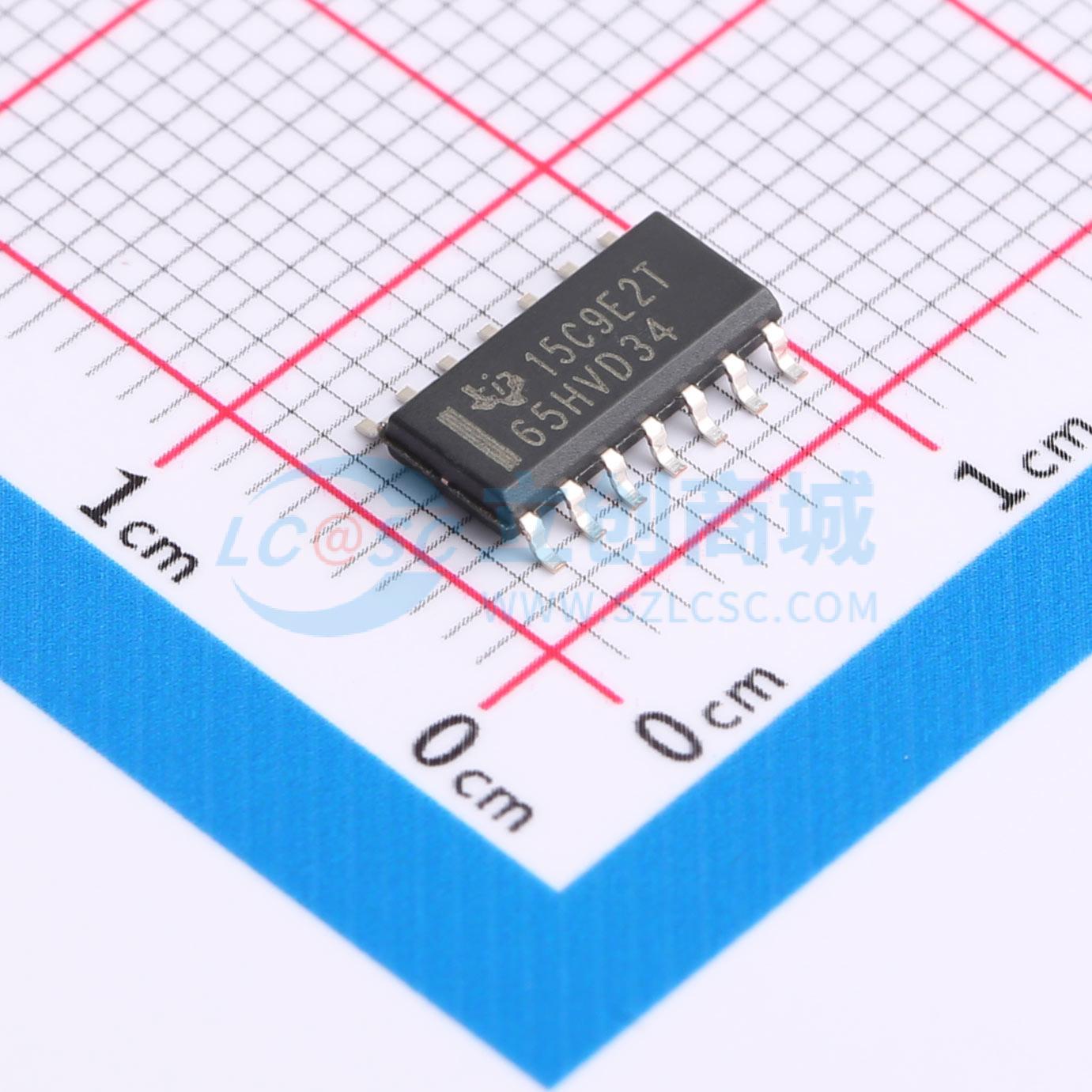

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD34DR
SN65HVD34 3.3-V 全双工 RS-485 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗全双工 RS-485 收发器，适用于异步数据传输，支持1 Mbps、5 Mbps 和 26 Mbps 的信号速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD34DR
- 商品编号
- C2878579
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；失效保护；使能关断；过流保护；低功耗模式 |
商品概述
SN65HVD3x是采用3.3V电源供电的三态差分线路驱动器和差分输入线路接收器。每个驱动器和接收器都具备用于全双工总线通信设计的独立输入和输出引脚，专为通过长达1500米的电缆进行RS-422和RS-485数据传输设计。SN65HVD30、SN65HVD31和SN65HVD32完全启用，无需外部使能引脚；SN65HVD33、SN65HVD34和SN65HVD35具备高电平有效的驱动器使能端和低电平有效的接收器使能端，禁用驱动器和接收器后可获得低于1μA的低待机电流。所有器件的额定环境温度范围为-40℃至85℃，低功耗特性允许在高达105℃或125℃的温度下运行，具体取决于封装选项，同时还提供5V规格的SN65HVD50-55器件。
商品特性
- 可提供1/8单位负载选项，总线上可容纳多达256个节点
- 总线引脚ESD保护超过15kV HBM
- 提供适配1Mbps、5Mbps和26Mbps信号传输速率的可选驱动器输出转换时间
- 线路信号传输速率是每秒进行电压转换的次数，以单位bps（每秒位数）表示
- 低电流待机模式，待机电流小于1μA
- 支持热插拔应用，具备无干扰上电和断电保护
- 支持5V耐压输入
- 具备总线空闲、开路和短路失效防护
- 具备驱动器电流限制和热关断功能
- 设计适配RS-422和RS-485网络
应用领域
- 公用事业计量表
- DTE和DCE接口
- 工业、工艺和楼宇自动化
- 销售点POS引脚和网络
