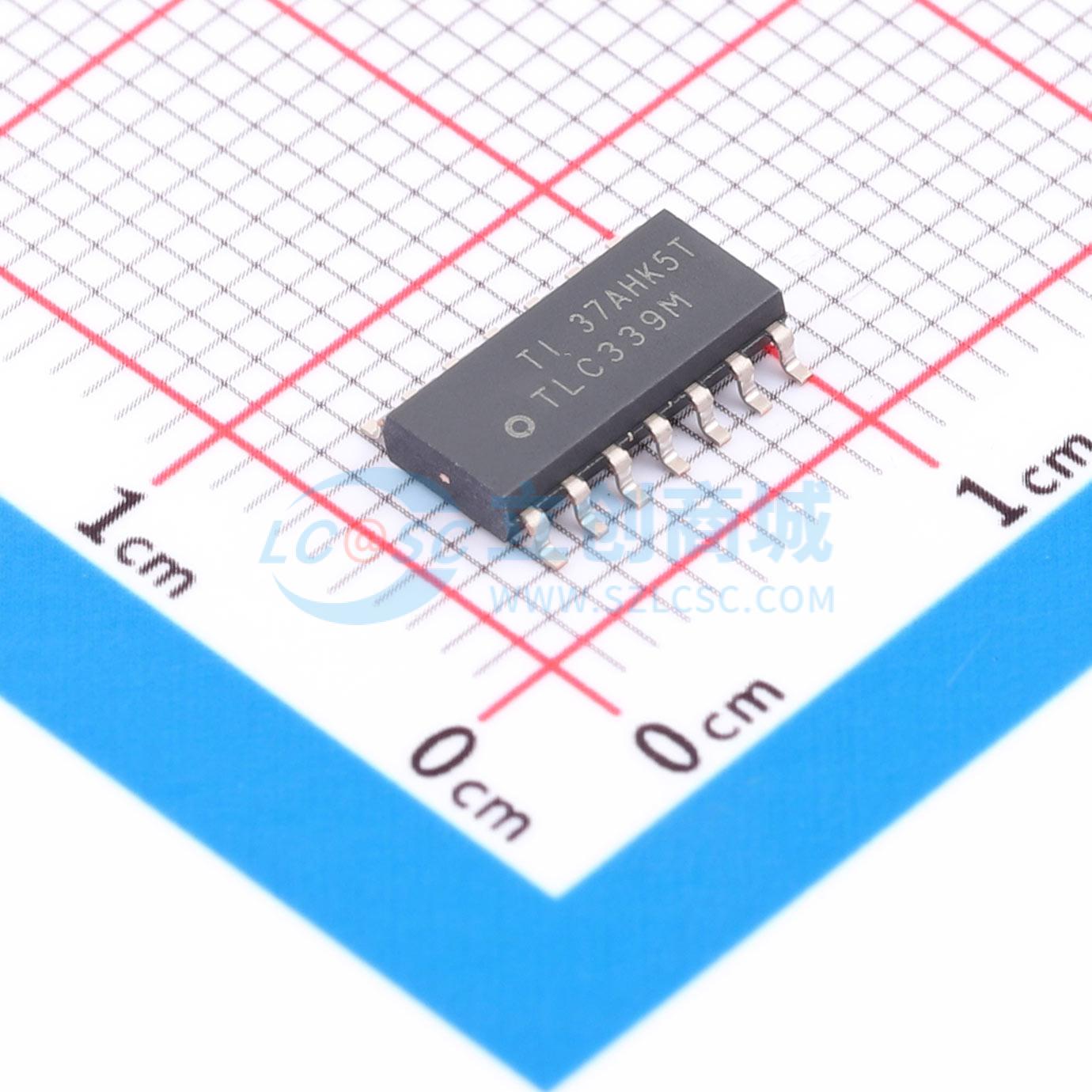

TLC339MDR
TLC339MDR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC339 四通道微功耗 LinCMOS™ 比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC339MDR
- 商品编号
- C2878610
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 5pA | |
| 滞后电压(Vhys) | - |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 84dB | |
| 输出类型 | 开漏 | |
| 输出模式 | - | |
| 工作温度 | -55℃~+125℃ |
商品概述
TLC139/TLC339由四个独立的差分电压比较器组成，设计用于单电源供电。其功能与LM139/LM339系列相似，但在相似的响应时间下，功耗仅为后者的1/20。开漏MOS输出级可与各种负载和电源接口，还能实现线逻辑功能。 德州仪器的LinCMOS工艺比标准CMOS工艺具有更出色的模拟性能。除了具备标准CMOS低功耗、不牺牲速度、高输入阻抗和低偏置电流等优点外，LinCMOS工艺即使在几伏的差分输入应力下，也能提供极其稳定的输入失调电压。这一特性使得构建可靠的CMOS比较器成为可能。 TLC139M和TLC339M适用于-55°C至125°C的 温度范围。TLC339C适用于0°C至70°C的商业温度范围。TLC339I适用于-40°C至85°C的工业温度范围。TLC339Q适用于-40°C至125°C的扩展工业温度范围。
商品特性
- 极低功耗……5V时典型值为200μA
- 快速响应时间……过驱动5mV时典型值为2.5μs
- 单电源供电：TLC139M……4V至16V；TLC339M……4V至16V；TLC339C……3V至16V；TLC339I……3V至16V
- 高输入阻抗……典型值为10^12Ω
- 最坏输入条件下输入失调电压变化，包括前30天，典型值为0.23μV/月
- 片上ESD保护
