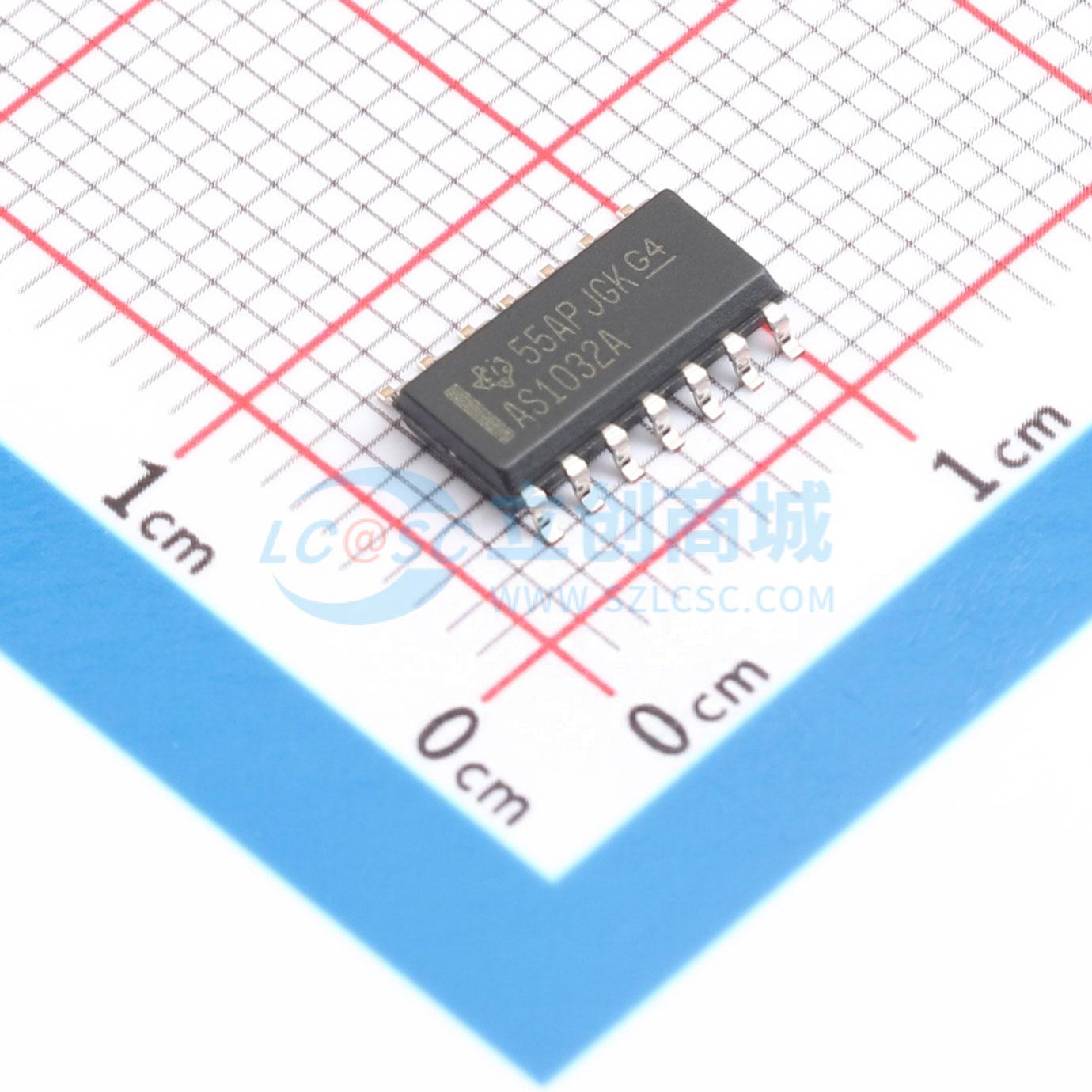

温馨提醒：图片仅供参考，商品以实物为准
SN74AS1032AD
四路二输入正或缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AS1032A 4 通道、双输入、4.5V 至 5.5V 超高速 (4ns) 双极或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AS1032AD
- 商品编号
- C2878595
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 灌电流(IOL) | 48mA | |
| 拉电流(IOH) | 48mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74AS系列 | |
| 传播延迟(tpd) | 6.3ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
这些器件包含四个独立的双输入正或缓冲/驱动器，在正逻辑下实现布尔函数Y = A + B 或 Y = 非A · 非B。SN74AS1032A适合在0℃ 至 70℃范围内工作。
商品特性
- 高容性驱动能力
- 提供多种封装可选，包括塑料小型Outline (D) 封装、陶瓷芯片载体 (FK)，以及标准塑料 (N) 和陶瓷 (J) 300-mil DIP封装
