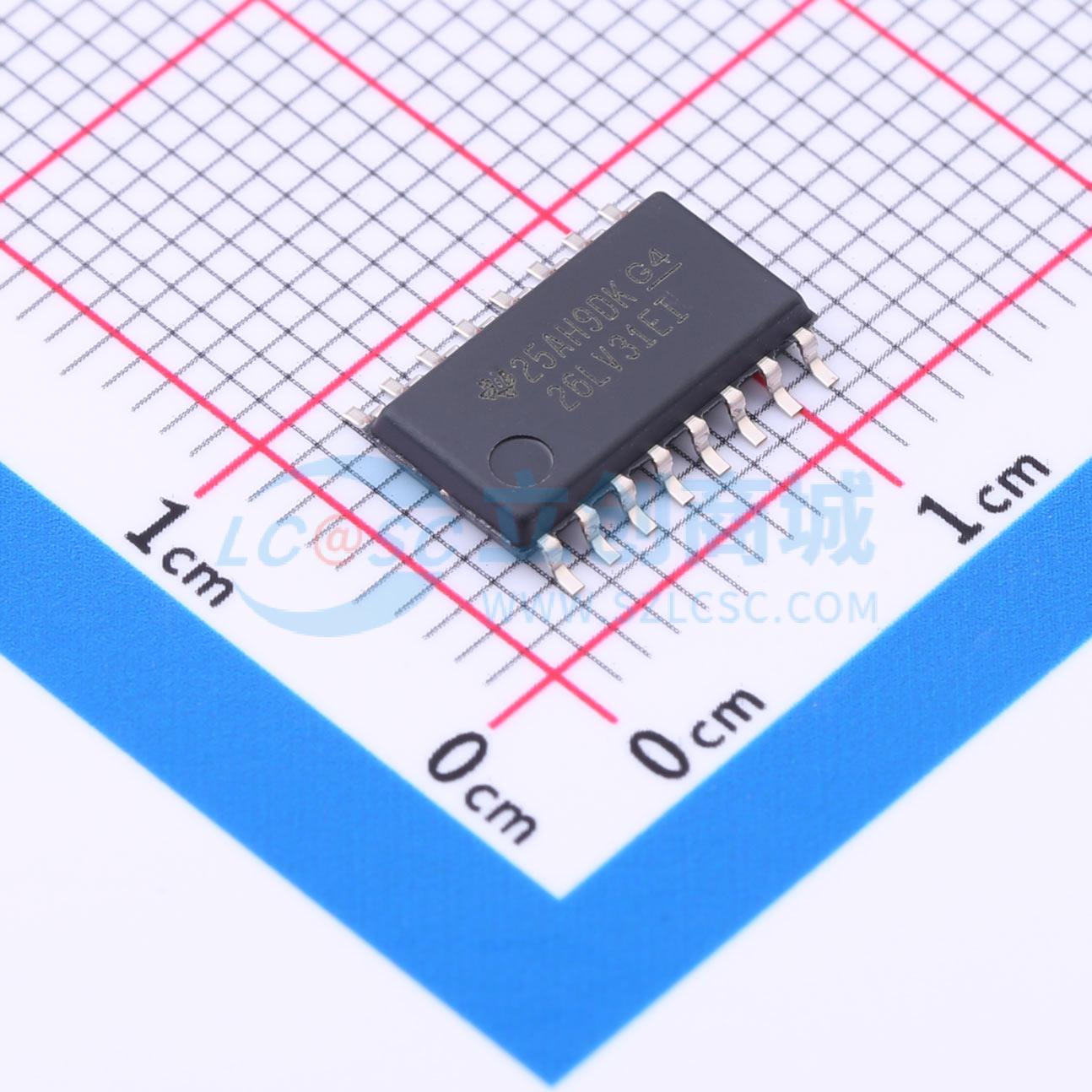

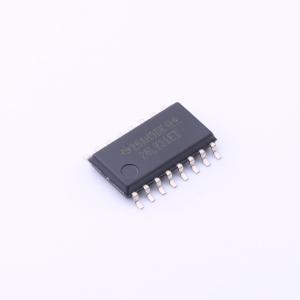

AM26LV31EINSR

AM26LV31E 低电压高速四差分线驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道差分线驱动器，带有三态输出。该驱动器具有±15-kV ESD保护，工作在单3.3V电源下。
品牌名称: TI(德州仪器)
商品型号: AM26LV31EINSR
商品编号: C2878768
商品封装: SO-16-208mil
包装方式: 编带
商品毛重: 1.21克(g)

商品参数

商品概述

AM26LV31E是一款具有三态输出的四路差分线路驱动器。该驱动器具备±15 kV静电放电（人体模型和IEC61000 - 4 - 2气隙放电）和±8 kV静电放电（IEC61000 - 4 - 2接触放电）保护功能。此器件旨在满足TIA/EIA - 422 - B标准和国际电信联盟V.11建议，且采用降低的电源电压。该器件针对高达32 MHz的开关速率下的平衡总线传输进行了优化。其输出具备高电流驱动能力，可驱动平衡线路，如双绞线传输线，并在断电状态下呈现高阻抗。 AM26LV31EI的工作温度范围为 - 40℃至 + 85℃。

商品特性

符合或超越TIA/EIA - 422 - B标准和国际电信联盟V.11建议
采用单一3.3 V电源供电
RS422总线引脚的静电放电保护：±15 kV人体模型（HBM）
±8 kV IEC61000 - 4 - 2接触放电
±15 kV IEC61000 - 4 - 2气隙放电
开关速率高达32 MHz
传播延迟时间：典型值8 ns
脉冲偏斜时间：典型值500 ps
高输出驱动电流：±30 mA
可控的上升和下降时间：典型值5 ns
带100 Ω负载时的差分输出电压：典型值2.6 V
采用3.3 V电源时可接受5 V逻辑输入
支持部分掉电模式操作
驱动器输出短路保护电路
无毛刺上电和掉电保护
封装选项：SO、SOIC、TSSOP、VQFN

应用领域

电机驱动器
医疗保健与健身设备
无线基础设施
工厂自动化与控制

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	4
	接收器数	0

	属性	参数值
	工作电压	3V~3.6V
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	100uA
