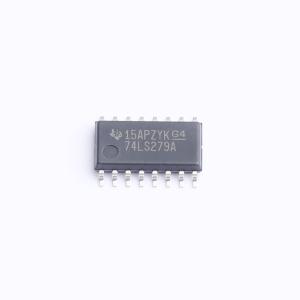

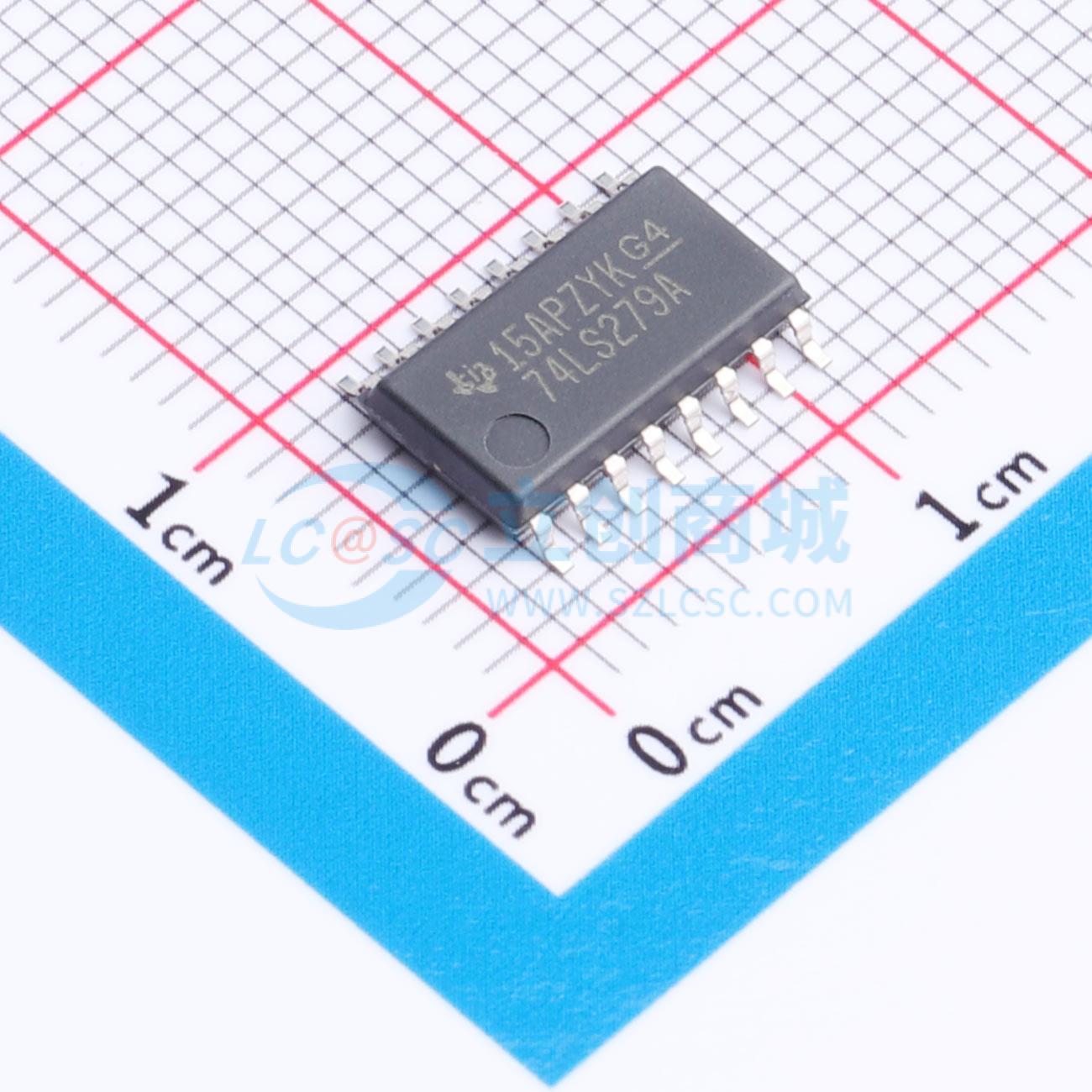

SN74LS279ANSR
四重 R 锁存器
- 描述
- SN74LS279A 四路 /S-/R 锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS279ANSR
- 商品编号
- C2878772
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | SR锁存器 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 4 | |
| 拉电流(IOH) | 0.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 传播延迟(tpd) | 22ns | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 7mA |
商品概述
279器件将4个基本S-R触发器锁存器集成在一个16引脚、300密耳的封装内。常规工作下，S-R输入通常保持高电平。当S输入被脉冲拉低时，Q输出将被置为高电平。当R输入被脉冲拉低时，Q输出将被复位为低电平。正常情况下，S-R输入不应该同时被拉低，这种情况下Q输出不可预测。
商品特性
- 提供多种封装选项，包括塑料小外形封装、陶瓷芯片载体、扁平封装、塑料DIP和陶瓷DIP
