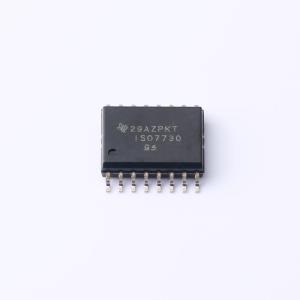

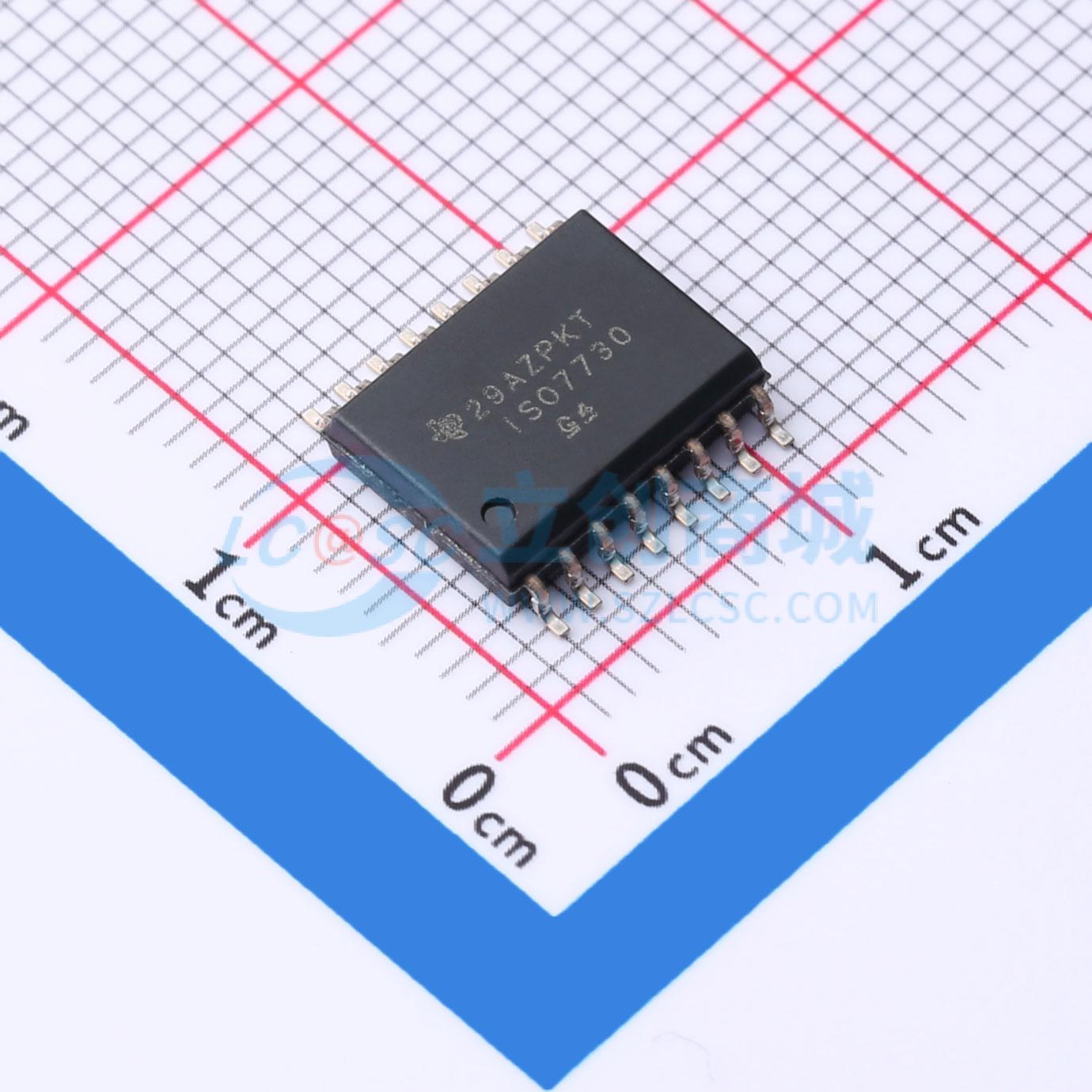

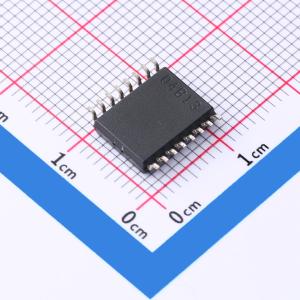

ISO7730DWR

EMC性能优异的增强型高速三通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7730 EMC 性能优异的三通道、3/0、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7730DWR
商品编号: C2878555
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ISO773x 器件是高性能三通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）隔离额定值。该系列器件具有符合 VDE、CSA、TUV 和 CQC 标准的增强型隔离额定值。在隔离 CMOS 或 LVCMOS 数字 I/O 时，ISO773x 系列器件可提供高电磁抗扰度和低辐射，并具备低功耗特性。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO₂) 绝缘栅相隔离。该器件配有使能引脚，可用于将多主驱动应用中的相应输出置于高阻抗状态，也可用于降低功耗。

商品特性

100Mbps 数据传输速率
稳健可靠的隔离栅：1500VRMS 工作电压下，可实现 100 年以上的预期使用寿命
高达 5000VRMS 隔离额定值
高达 12.8kV 的浪涌能力
CMTI 典型值为 ±100kV/µs
宽电源范围：2.25V 至 5.5V
2.25V 至 5.5V 电平转换默认输出高电平(ISO773x) 和低电平(ISO773xF)选项
宽温度范围： -55°C 至 +125°C
低功耗，1Mbps 时每通道的电流典型值为 1.5mA
优异的电磁兼容性(EMC)
系统级 ESD、EFT 和浪涌抗扰性
±8kV IEC 61000 - 4 - 2 跨隔离栅接触放电保护
低辐射
宽体 SOIC (DW - 16) 和 QSOP (DBQ - 16) 封装选项
可用的汽车版本：ISO773x - Q1
安全相关认证：符合 DIN V VDE V 0884 - 11:2017 - 01 标准的增强型绝缘；符合 UL 1577 标准的 5000VRMS (DW) 和 3000VRMS (DBQ) 隔离额定值；CSA 组件验收通知 5A、IEC 60950 - 1 和 IEC 60601 - 1 终端设备标准；符合 GB4943.1 - 2011 的 CQC 认证；符合 EN 60950 - 1 和 EN 61010 - 1 的 TUV 认证；所有认证均已完成

应用领域

工业自动化
电机控制电源
光伏逆变器
医疗设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	0
	最大数据速率	100Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-55℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	19ns
