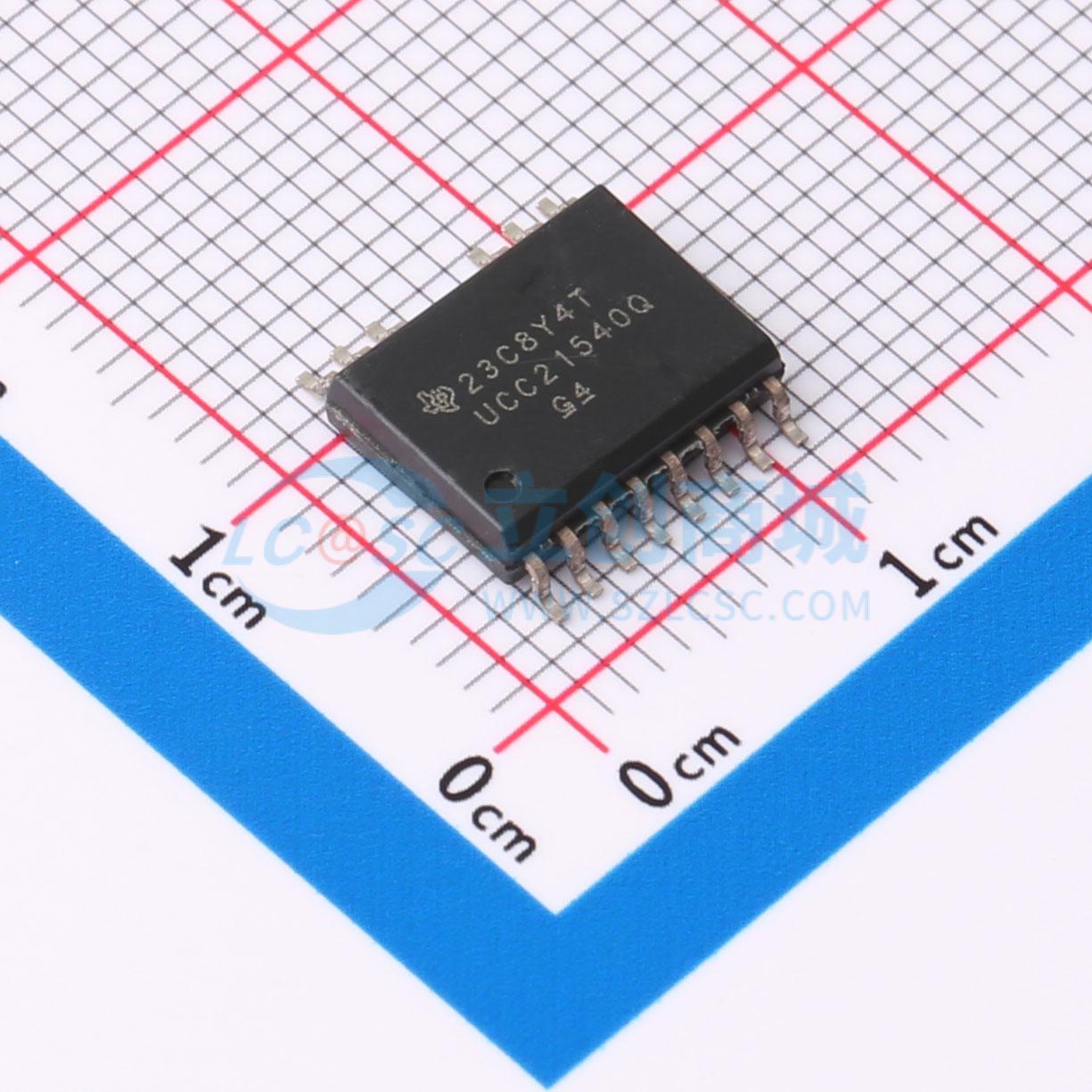

UCC21540QDWKRQ1实物图

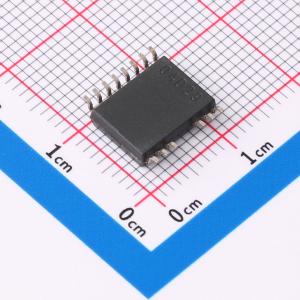

  • UCC21540QDWKRQ1商品缩略图

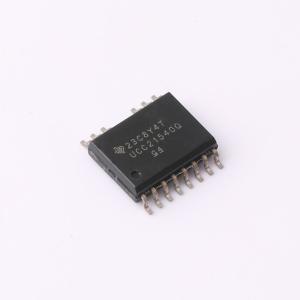

  • UCC21540QDWKRQ1商品缩略图
  • UCC21540QDWKRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

UCC21540QDWKRQ1

具有可编程死区时间和宽温度范围的隔离式双通道栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
具有 8V UVLO 和 3.3mm 通道间距的汽车类 5.7kVRMS、4A/6A 双通道隔离式栅极驱动器 14-SOIC -40 to 125
品牌名称
TI(德州仪器)
商品型号
UCC21540QDWKRQ1
商品编号
C2878537
商品封装
SOIC-14P-300mil​
包装方式
编带
商品毛重
0.72克(g)

商品参数

属性参数值
商品目录隔离式栅极驱动器
驱动配置半桥;低边;高边
隔离电压(Vrms)5700
负载类型IGBT;MOSFET
通道数2
输入侧工作电压3V~5.5V
拉电流(IOH)4A
灌电流(IOL)6A
工作温度-40℃~+150℃@(Tj)
属性参数值
上升时间(tr)16ns
下降时间(tf)12ns
传播延迟 tpLH40ns
传播延迟 tpHL40ns
输入高电平(VIH)1.6V~2V
输入低电平(VIL)0.8V~1.25V
静态电流(Iq)2mA
CMTI(kV/us)100kV/us
驱动侧工作电压9.2V~18V

商品概述

UCC21540-Q1 器件是具有可编程死区时间和宽温度范围的隔离式双通道栅极驱动器。该器件在极端温度条件下表现出一致的性能和稳定性。该器件采用 4A 峰值拉电流和 6A 峰值灌电流来驱动功率 MOSFET、IGBT 和 GaN 晶体管。 UCC21540-Q1 器件可以配置为两个低侧驱动器、两个高侧驱动器或一个半桥驱动器。输入侧通过一个 5.7kVRMS 隔离层与两个输出驱动器相隔离,其共模瞬态抗扰度 (CMTI) 的最小值为 100 V/ns。 保护功能包括:可通过电阻器编程的死区时间;通过禁用功能同时关闭两路输出;集成的抗尖峰滤波器可抑制短于 5ns 的输入瞬变;以及在输入和输出引脚上对高达 -2V 的尖峰进行 200 ns 的负电压处理。所有电源都有 UVLO 保护。

商品特性

  • 符合 AEC-Q100 标准
  • 器件温度 1 级器件
  • HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C6
  • 功能安全质量管理型
  • 有助于进行功能安全系统设计的文档
  • 结温范围 – 40°C 至 150°C
  • 高达 18V 的 VDD 输出驱动电源
  • 5V 和 8V VDD UVLO 选项
  • CMTI 大于 100 V/ns
  • 40 ns 最大传播延迟
  • 5 ns 最大延迟匹配
  • 5.5 ns 最大脉宽失真
  • 35 µs 最大 VDD 上电延迟
  • 符合 DIN V VDE V 0884-11:2017-01 标准的 8000VPK 增强型隔离
  • 符合 UL 1577 标准且长达 1 分钟的 5700VRMS 隔离
  • 符合 GB4943.1-2011 标准的 CQC 认证

应用领域

  • HEV 和 EV 电池充电器
  • 交流/直流和直流/直流电源中的隔离转换器
  • 电机驱动器和逆变器
  • 不间断电源 (UPS)
