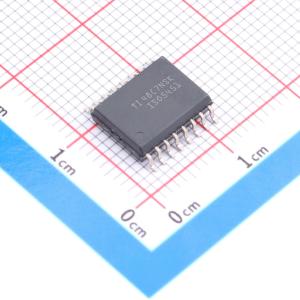

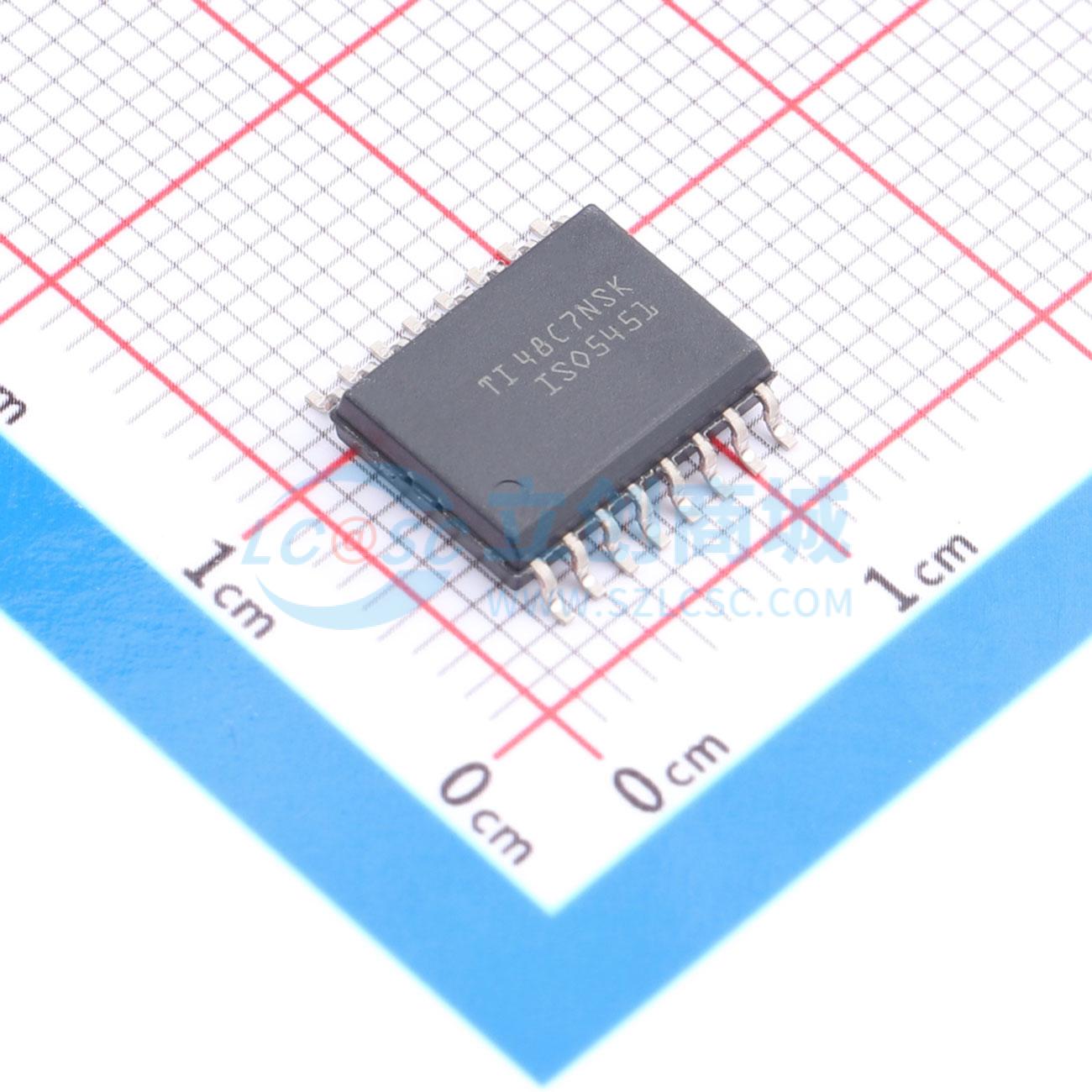

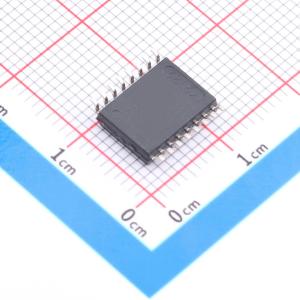

ISO5451DWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO5451 具有有源保护功能的 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器
品牌名称: TI(德州仪器)
商品型号: ISO5451DWR
商品编号: C2878550
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.608114克(g)

商品参数

商品概述

ISO5451 是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增强型隔离栅极驱动器，具有 2.5A 的拉电流能力和 5A 的灌电流能力。输入端由 3V 至 5.5V 的单电源供电运行。输出侧支持的电源电压范围为 15V 至 30V。两路互补 CMOS 输入控制栅极驱动器输出状态。76ns 的短暂传播时间保证了对于输出级的精确控制。内置的去饱和 (DESAT) 故障检测功能可识别 IGBT 何时处于过载状态。当检测到 DESAT 时，栅极驱动器输出会被拉低为 V_EE2 电势，从而将 IGBT 立即关断。当发生去饱和故障时，器件会通过隔离隔栅发送故障信号，以将输入端的 FLT 输出拉为低电平并阻断隔离器的输入。FLT 的输出状态将被锁存，可通过 RST 输入上的低电平有效脉冲复位。如果在由双极输出电源供电的正常运行期间关断 IGBT，输出电压会被硬钳位为 VEE2。如果输出电源为单极。

商品特性

在 VCM = 1500V 时，共模瞬态抗扰度 (CMTI) 的最小值为 50kV/μs，典型值为 100kV/μs
2.5A 峰值拉电流和 5A 峰值灌电流
短传播延迟：76ns（典型值），110ns（最大值）
2A 有源米勒钳位
输出短路钳位
在检测到去饱和故障时通过 FLT 发出故障报警，并通过 RST 复位
具有就绪 (RDY) 引脚指示的输入和输出欠压锁定(UVLO)
有源输出下拉特性，在低电源或输入悬空的情况下默认输出低电平
3V 至 5.5V 输入电源电压
15V 至 30V 输出驱动器电源电压
互补金属氧化物半导体 (CMOS) 兼容输入
抑制短于 20ns 的输入脉冲和瞬态噪声
工作温度： -40℃ 至 +125℃（环境温度）
可耐受的浪涌隔离电压高达 10000Vₚₖ
安全相关认证：
- 符合 DIN V VDE V 0884-10 (VDE V0884-10):2006-12 标准的 8000Vₚₖ VIOTM 和 1420Vₚₖ VIORM 增强型隔离
- 符合 UL 1577 标准且长达 1 分钟的 5700Vrms 隔离
- CSA 组件验收通知 5A，IEC 60950-1 和 IEC60601-1 终端设备标准
- 符合 EN 61010-1 和 EN 60950-1 标准的 TUV 认证
- 经 GB4943.1-2011 CQC 认证

应用领域

隔离式绝缘栅双极型晶体管 (IGBT) 和金属氧化物半导体场效应晶体管 (MOSFET) 驱动器
工业电机控制驱动
工业电源
太阳能逆变器
HEV 和 EV 电源模块
感应加热

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5700
	负载类型	IGBT；MOSFET
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	2.5A
	灌电流(IOL)	5A
	工作温度	-40℃~+125℃@(Ta)

	属性	参数值
	上升时间(tr)	35ns
	下降时间(tf)	37ns
	传播延迟 tpLH	110ns
	传播延迟 tpHL	110ns
	静态电流(Iq)	4.5mA
	CMTI(kV/us)	50kV/us
	驱动侧工作电压	15V~30V
