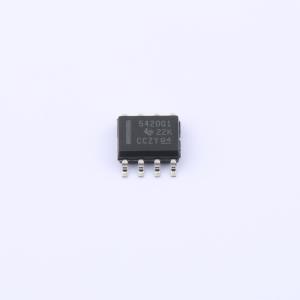

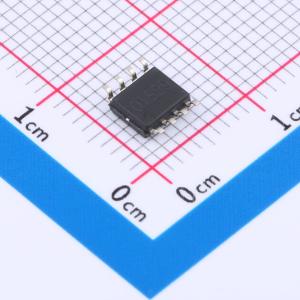

温馨提醒：图片仅供参考，商品以实物为准
TPS5420QDRQ1
降压型 2A 5.5V~36V
- 描述
- TPS5420-Q1 汽车类 5.5V 至 36V、500kHz 固定频率双路 2A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS5420QDRQ1
- 商品编号
- C2878205
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~36V | |
| 输出电压 | 1.22V~31V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
TPS5420-Q1是一款2A宽输入范围降压转换器，属于高输出电流PWM直流/直流稳压器，集成了低电阻高侧N沟道MOSFET，集成高性能电压误差放大器可在瞬态条件下提供高稳压精度，带有欠压锁定电路、内部设置的慢启动电路、电压前馈电路，反馈环路做了内部补偿，可降低设计复杂性并减少外部元件数量。
商品特性
- 符合汽车应用要求
- 输入电压范围为5.5V~36V
- 连续输出电流高达2A，峰值输出电流可达3A
- 集成110mΩ集成式MOSFET开关，效率可达95
- 输出电压范围宽，可调节低至1.22V，初始精度为1.5
- 内部补偿可最大限度减少外部器件数量
- 固定开关频率500kHz，适配小型尺寸滤波器
- 输入电压前馈设计可改进线路稳压和瞬态响应
- 具备过流限制、过压保护和热关断保护功能
- 工作结温范围为-40℃~125℃
- 采用小型8引脚SOIC封装
- 欠压锁定电路可防止输入电压达到5.5V前启动
- 内部慢启动电路可限制浪涌电流
- 通过ENA引脚可将关断电源电流降低至通常18μA
- 带有高电平有效使能端
应用领域
- 工业用和车载音频电源
- 电池充电器、大功率LED电源
- 12V/24V分布式电源系统
