CDCVF2505DR
3.3V锁相环时钟驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CDCVF2505 用于同步 DRAM和通用应用且具有展频功能、断电模式的 PLL 时钟驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CDCVF2505DR
- 商品编号
- C2878233

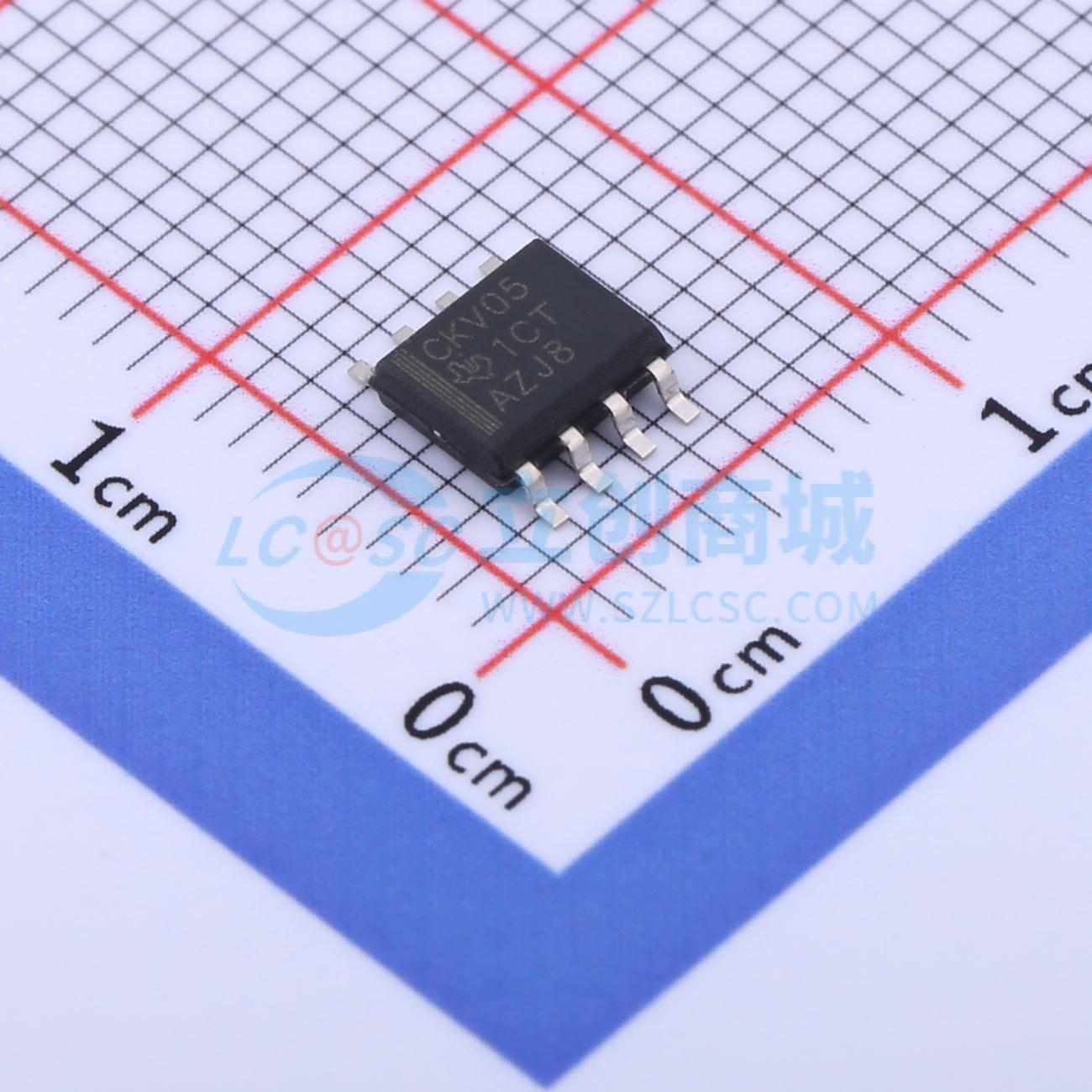

- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | - | |
| 最大输出频率 | 200MHz | |
| 工作电压 | 3V~3.6V | |
| 输出通道数 | 5 | |
| 工作温度 | -40℃~+85℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | 150ps | |
| 相位抖动 | - | |
| 相位偏移 | 不支持 | |
| 时钟/振荡器 | 外置 | |
| 输入电平 | CMOS | |
| 输出电平 | CMOS | |
| 功能特性 | - |
商品概述
CDCVF2505是一款3.3V的高性能低偏斜低抖动锁相环时钟驱动器,该器件使用锁相环将输出时钟与输入时钟信号在频率和相位上精确对齐,内置串联阻尼电阻,适合驱动点对点负载。可输出一组五路低偏斜低抖动的输入时钟副本,输出占空比可调整为50%,不受输入时钟占空比影响,无输入时钟信号时器件自动进入掉电模式。锁相环的环路滤波器集成在芯片上,可减少元件数量与占用空间,上电、输入固定频率固定相位信号以及锁相环参考发生变化后,需要一段稳定时间实现反馈信号与参考信号的锁相,工作温度范围为–40℃~85℃。
商品特性
- 锁相环时钟驱动器,适合同步动态随机存储器及通用应用
- 兼容扩频时钟
- 工作频率范围为24MHz~200MHz
- 低抖动特性,在66MHz~200MHz范围内周期到周期抖动小于150ps
- 将1路时钟输入分配为1组5路输出,CLKOUT可用于调整输入输出延迟
- 无输入时钟时输出为三态
- 采用单路3.3V电源供电
- 提供8引脚TSSOP和8引脚SOIC两种封装
- 掉电模式下典型电流消耗小于100mA
- 内置反馈环路,用于将输出与输入时钟同步
- 内置25Ω片上串联阻尼电阻
- 集成RC锁相环环路滤波器,无需外接元件
应用领域
- 同步动态随机存储器
- 工业领域应用
- 通用零延迟时钟缓冲器
