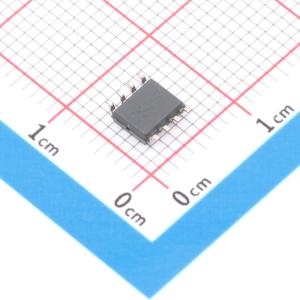

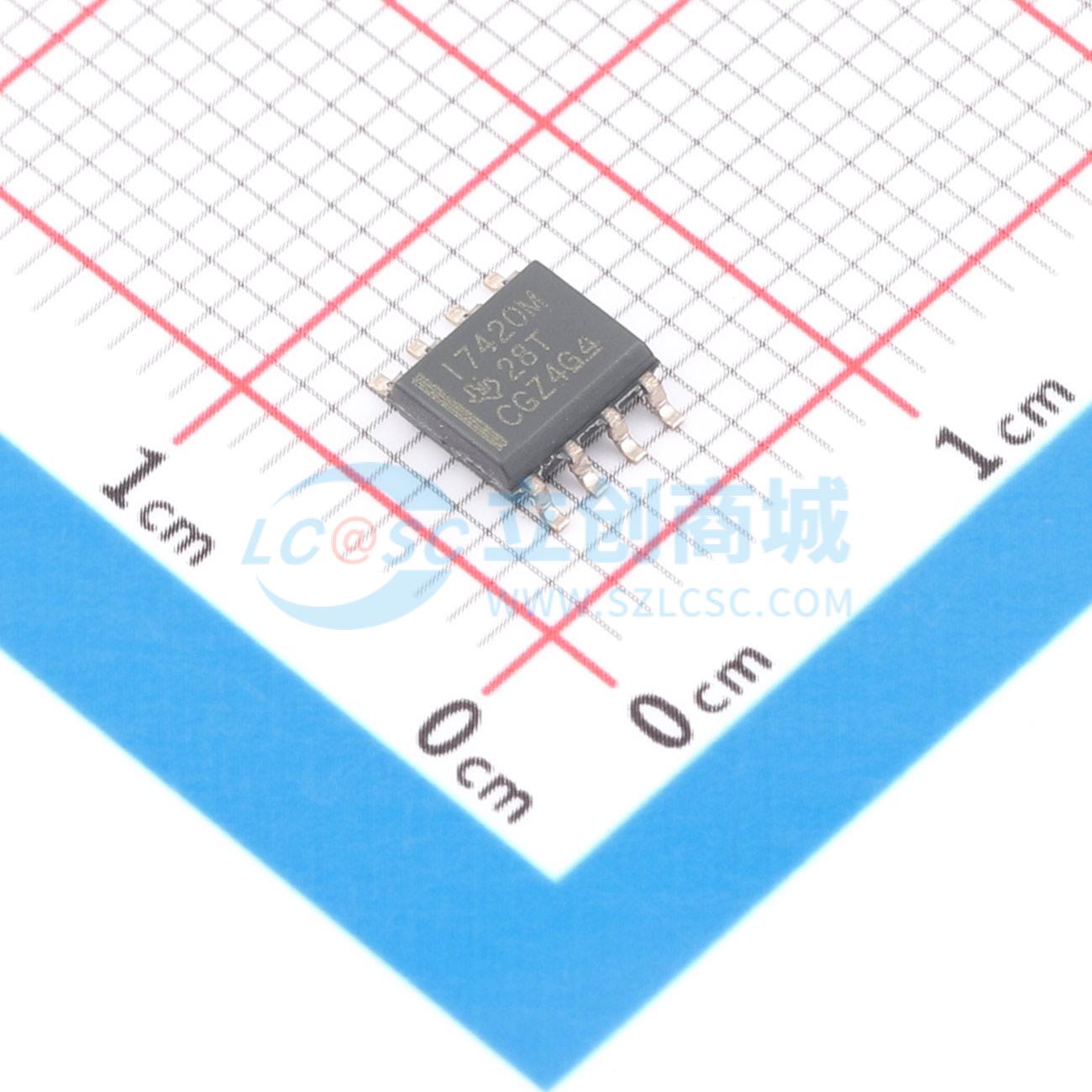

温馨提醒：图片仅供参考，商品以实物为准
ISO7420MDR
低功耗双通道数字隔离器，具有二氧化硅绝缘屏障、TTL输入阈值，支持3.3V和5V电源和逻辑电平，可实现电平转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISO7420M 具有宽温度范围的双通道 2/0、1Mbps 数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7420MDR
- 商品编号
- C2878200
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 1Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 50kV/us | |
| 传播延迟(tpd) | 9ns | |
| 功能特性 | 失效安全输出 | |
| 工作电压(VCCA) | 3.15V~5.25V | |
| 工作电压(VCCB) | 3.15V~5.25V | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 光耦合器替换在:
- 工业现场总线
- Profibus
- Modbus
- DeviceNet 数据总线
- 伺服控制接口
- 电机控制
- 电源
- 电池组
