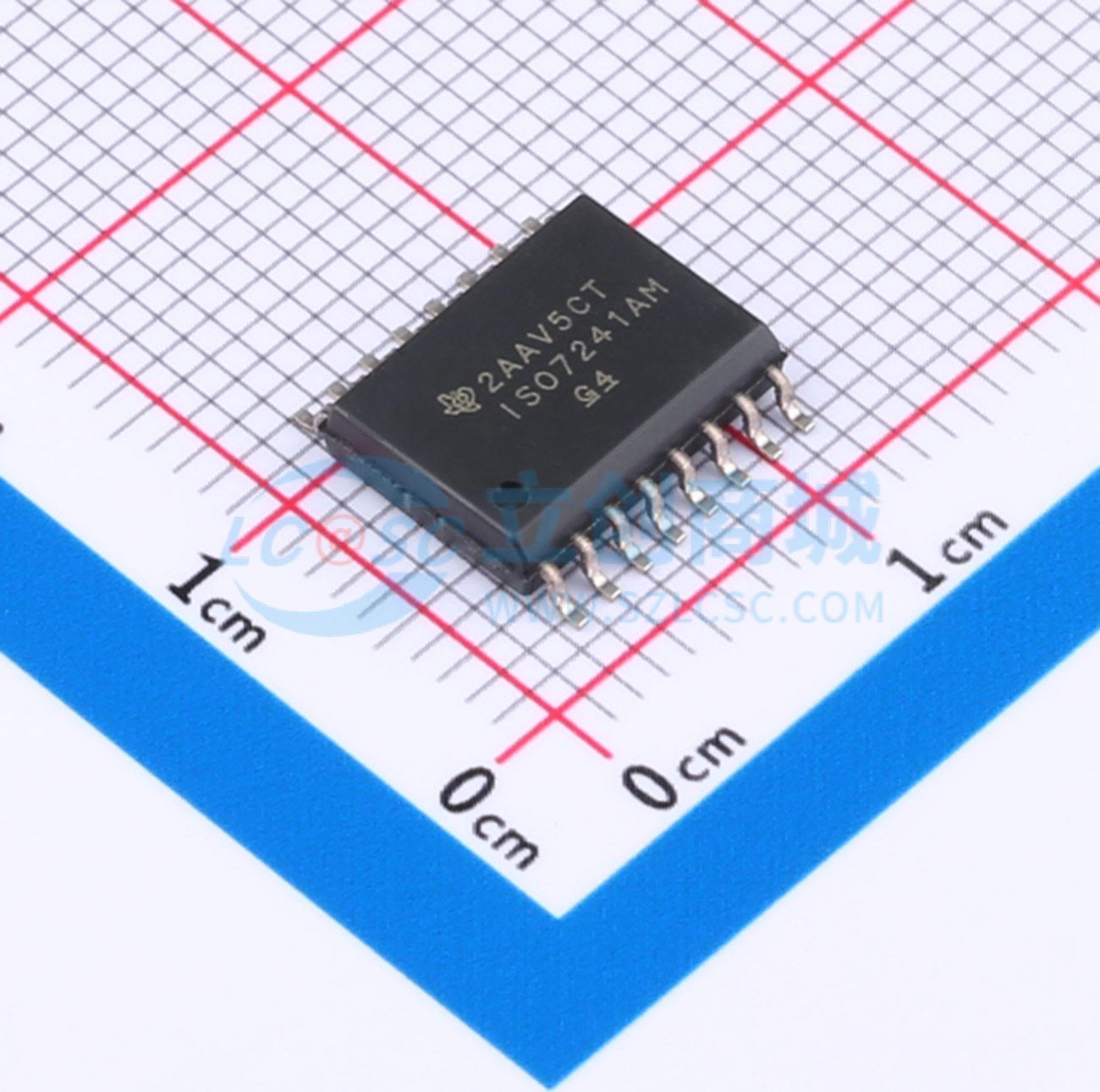

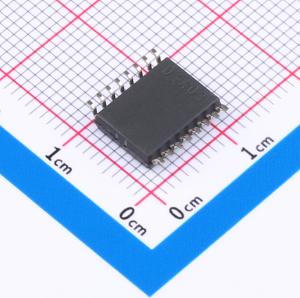

ISO7241AMDWREP
1-Mbps 四路数字隔离器
- 描述
- ISO7241A-EP 四通道 3/1 1Mbps 数字隔离器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7241AMDWREP
- 商品编号
- C2878478
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 1Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3000 | |
| CMTI(kV/us) | 25kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 95ns | |
| 功能特性 | 多电压域接口；失效安全输出 | |
| 工作电压(VCCA) | 3.15V~5.5V | |
| 工作电压(VCCB) | 3.15V~5.5V | |
| 工作温度 | -55℃~+125℃ | |
| 通道数 | 4 |
商品概述
ISO7241A是一款四通道数字隔离器，具备多种通道配置和输出使能功能。该器件的逻辑输入和输出缓冲器由二氧化硅SiO2隔离栅隔开。配合隔离电源使用时，该器件可阻挡高压，隔离接地，防止噪声电流进入本地接地，干扰或损坏敏感电路。ISO7241A拥有三个同向通道和一个反向通道。该器件具备TTL输入阈值，输入端带有噪声滤波器，可防止瞬态脉冲传输到器件的输出端。会定期发送更新脉冲穿过隔离栅，以确保输出的正确直流电平。如果未接收到该直流刷新脉冲，则认为输入未上电或未被主动驱动，故障安全电路会将输出驱动为逻辑高电平。如需逻辑低故障安全选项，请参考ISO7240CF (SLLS869)。ISO7241A任意侧均可采用3.3V或5V电源供电，支持3.3V/3.3V、5V/5V、5V/3.3V、3.3V/5V任意组合。无论使用何种供电电压等级，信号输入引脚均具备5V耐压能力。该器件的工作环境温度范围为-55℃至125℃。本集成电路可被ESD损坏，所有集成电路都需要采取适当的操作预防措施，未遵守正确的操作和安装流程可能会造成器件损坏。ESD损坏范围从细微的性能退化到完全器件失效，精密集成电路更容易受到影响，因为极小的参数变化就可能导致器件不符合发布的规格。
商品特性
- 4000-Vpeak隔离电压，560-Vpeak VIORM
- 获得UL 1577、IEC 60747-5-2 (VDE 0884, Rev 2)、IEC 61010-1、IEC 60950-1和CSA认证
- 4-kV ESD保护
- 支持3.3V或5V电源工作
- 额定工作电压下典型使用寿命为25年
- 高电磁抗干扰度
应用领域
- 工业现场总线
- 计算机外设接口
- 伺服控制接口
- 数据采集
