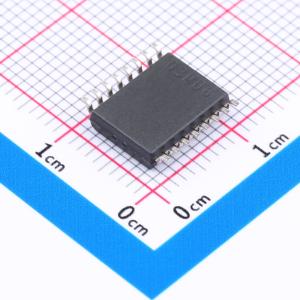

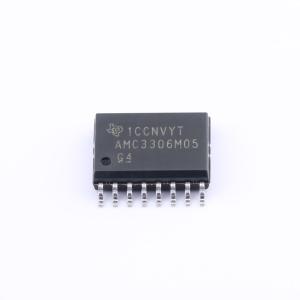

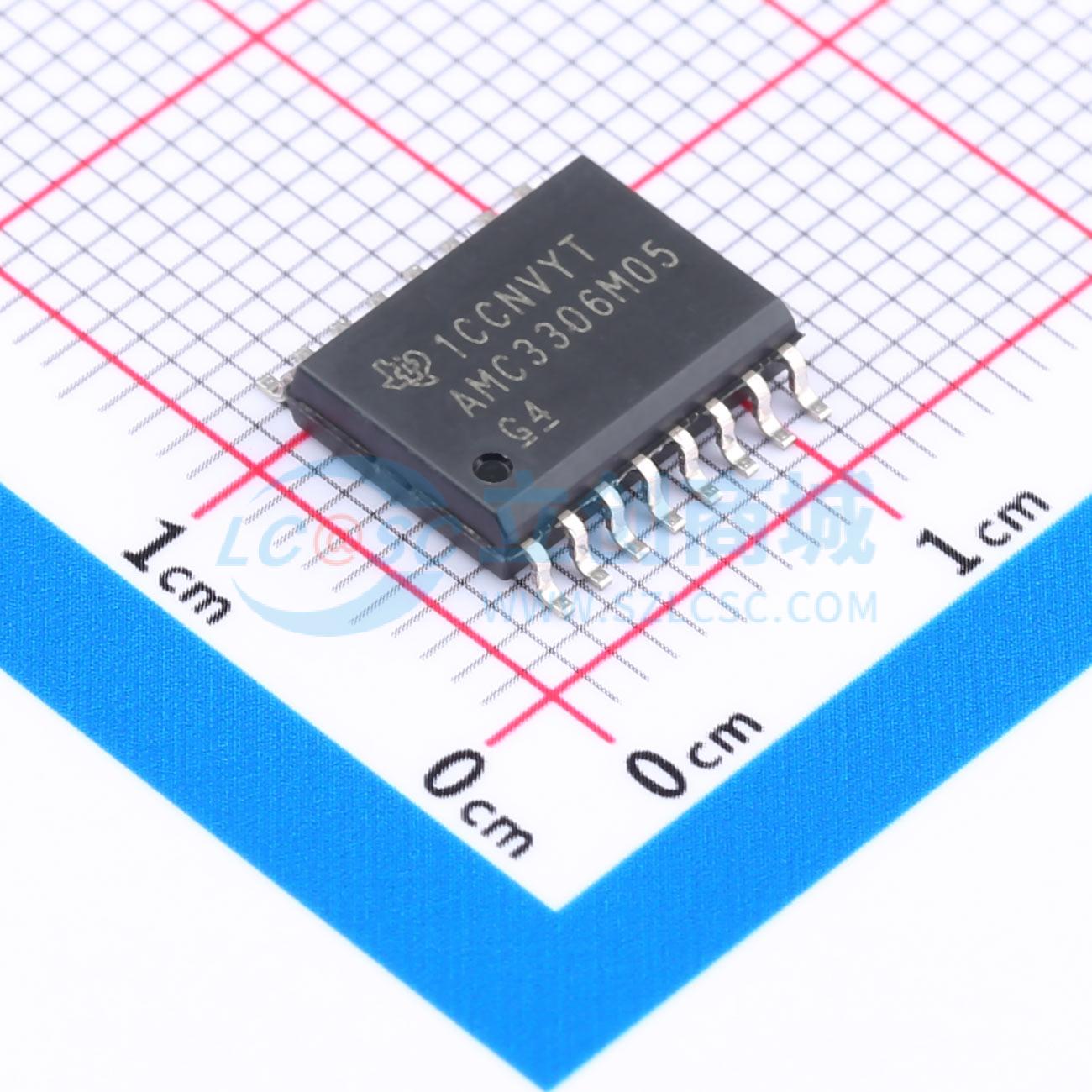

温馨提醒：图片仅供参考，商品以实物为准
AMC3306M05DWER
具有集成直流/直流转换器的高精度、±50mV输入增强型隔离式A-Z调制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AMC3306M05 具有集成直流/直流的 ±50mV 输入、精密电流检测增强型隔离式调制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC3306M05DWER
- 商品编号
- C2878495
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式ADC(带电源) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 双极性输入 |
商品概述
AMC3306M05 是一款精密的隔离式 Δ-Σ 调制器，针对基于分流器的电流测量进行了优化。这款完全集成的隔离式直流/直流转换器可实现器件低侧的单电源运行，使该器件成为空间受限应用的解决方案。增强型电容式隔离栅已通过 VDE V 0884-11 和 UL1577 认证，并支持高达 1.2kV RMS 的工作电压。该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护电压较低的器件免受高电压冲击。AMC3306M05 的输入针对直接连接低阻抗分流电阻器或其他具有低信号电平的低阻抗电压源的情况进行了优化。出色的直流精度和低温漂移支持在 –40℃ 至 +125℃ 的扩展工业温度范围内进行精确的电流测量。通过使用数字滤波器（例如 sinc3 滤波器）来抽取位流，该器件可在 78kSPS 数据速率下实现 16 位分辨率和 85dB 的动态范围。
商品特性
- 3.3V 或 5V 单电源，具有集成直流/直流转换器
- ±50mV 输入电压范围，针对使用分流电阻器测量电流进行了优化
- 低直流误差
- 高CMTI:75kV/µs（最小值）
- 系统级诊断功能
- 低EMI:符合 CISPR-11 和 CISPR-25 标准
- 具备安全相关认证
- 符合 DIN VDE V 0884-11 标准的 6000VPEAK 增强型隔离
- 符合 UL1577 标准且长达 1 分钟的 4250VRMS 隔离
- 可在工业级工作温度范围内正常工作:-40℃ 至 +125℃
应用领域
- 保护继电器
- 电机驱动器
- 电源
- 光电逆变器
