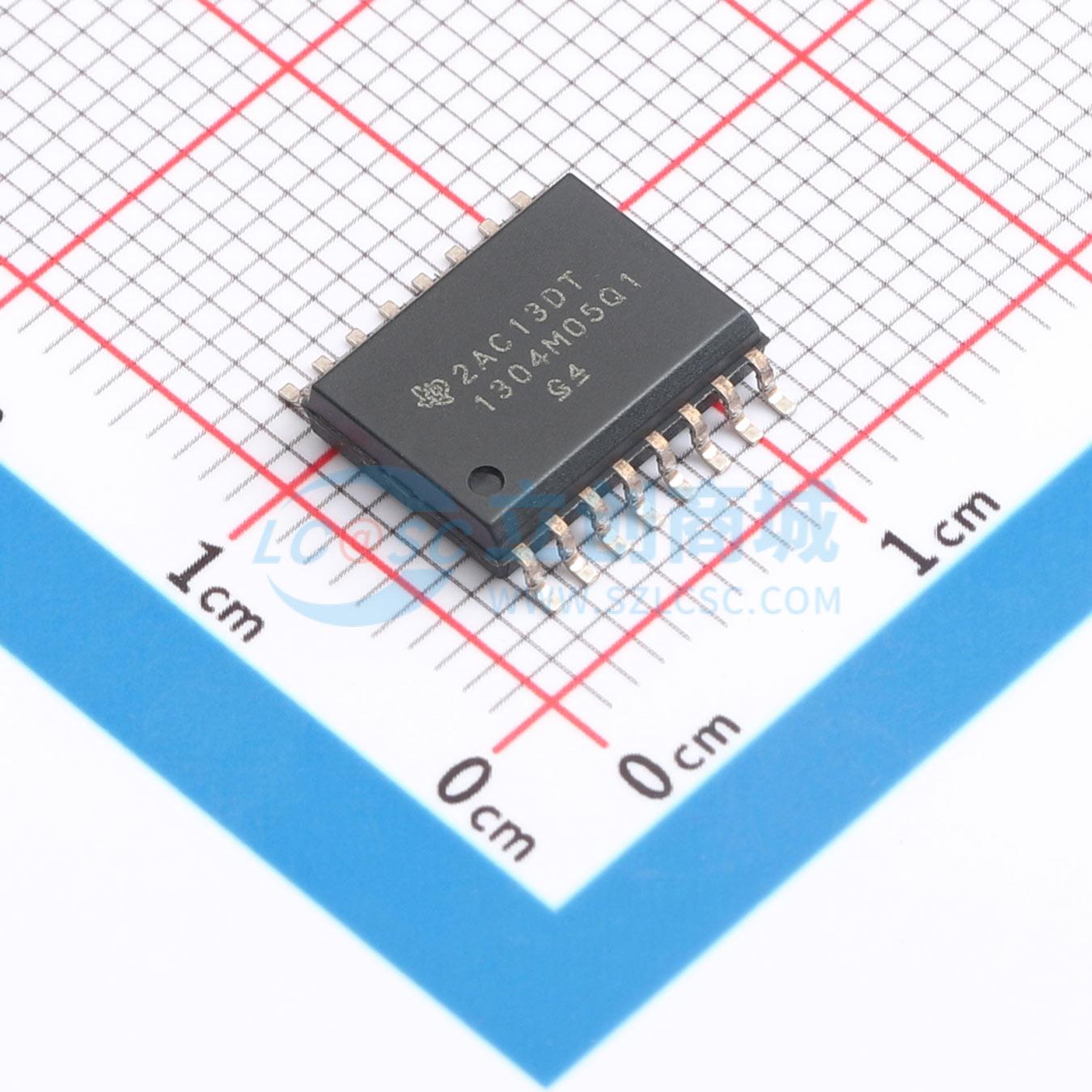

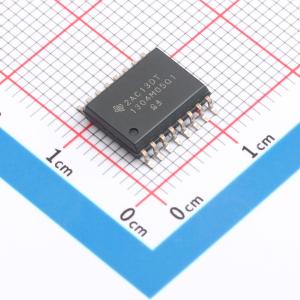

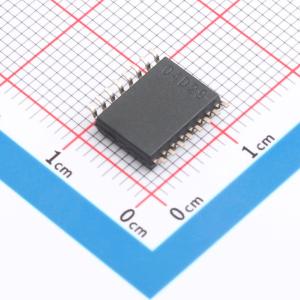

AMC1304M05QDWRQ1

AMC1304-Q1 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000VPEAK 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。 AMC1304-Q1 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。 在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。 AMC1304-Q1 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装。

• 汽车电子应用认证具有符合 AEC-Q100 的下列结果：温度等级 1： -40°C 至 +125°C；人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2；组件充电模式 (CDM) ESD 分类等级 C6
• 与以下器件引脚兼容的系列：输入电压范围为 ±50mV 或 ±250mV；CMOS 或 LVDS 数字接口选项
• 出色的直流性能：偏移误差： ±50μV 或 ±100μV （最大值）；偏移漂移： 1.3μV/°C （最大值）；增益误差： ±0.2% 或 ±0.3% （最大值）；增益漂移： ±40ppm/°C （最大值）
• 安全相关认证：7000VPK 增强型隔离，符合 DIN V VDE V0884-10 (VDE V 0884-10): 2006-12 标准；符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离；CAN/CSA No. 5A 组件验收服务通知
• 瞬态抗扰度： 15kV/μs （最小值）
• 5MHz 至 20MHz 外部时钟输入
• 18V 片载低压降 (LDO) 稳压器

• 基于分流的电流感测或基于电阻分压器的电压感测输入
• 牵引逆变器
• 板载充电器 (OBC)
• 直流 - 直流转换器
• 电池管理系统 (BMS)
