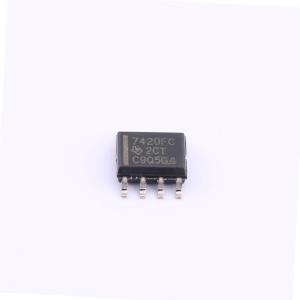

ISO7420FCCDR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7420FCC 双通道、2/0、50Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7420FCCDR
商品编号: C2878197
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

ISO7420FCC 提供符合 UL 标准的长达 1 分钟的高达 2500VRMS 电流隔离，以及符合 VDE 标准的 4242VPK。这个器件有两个隔离通道。每个通道有一个逻辑输入和输出缓冲器，这两个器件由一个二氧化硅 (SiO₂) 绝缘隔栅进行分离。与隔离式电源一起使用，这个器件可防止数据总线或者其它电路上的噪音电流进入本地接地，并且干扰或损坏敏感电路。后缀 F 表示在失效防护条件下的低输出选项。该器件具有集成噪声滤波器，可适用于严苛环境，在这种环境下，短噪声脉冲可能会出现在器件输入引脚上。 ISO7420FCC 具有晶体管 - 晶体管逻辑电路 (TTL) 输入阈值，工作电压范围为 2.7V 至 5.5V。通过 2.7V 或 3.3V 电源供电时，所有输入均可耐受 5V 电压。

商品特性

信号传输速率：50Mbps（5V 电源供电时）
在默认模式下，输出为低电平
输入引脚上的集成噪声滤波器
低功耗：典型值为每通道 ICC
1Mbps 时为 1.8mA，25Mbps 时为 3.9mA（5V 电源供电时）
1Mbps 时为 1.4mA，25Mbps 时为 2.6mA（3.3V 电源供电时）
低传播延迟：典型值为 20ns（5V 电源供电时）
通道到通道输出偏斜：最大值为 2ns
3.3V 和 5V 电平转换
宽 TA 额定范围：-40°C 至 125°C
60kV/μs 瞬态抗扰度，典型值（5V 电源供电时）
低辐射
隔离隔栅寿命：>25 年
工作电压范围为 2.7V 至 5.5V
窄体 SOIC - 8 封装
安全及监管认证
符合 DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12 标准的 4242VPK 隔离
符合 UL 1577 标准且长达 1 分钟的 2.5KVRMS 隔离
CSA 组件验收通知 5A、IEC 60950 - 1 和 IEC 61010 - 1 终端设备标准
GB4943.1 - 2011 CQC 认证

应用领域

工业用 FieldBus、ProfiBus、ModBus、DeviceNet 数据总线
伺服控制接口
电机控制
电源
电池组

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	-
	最大数据速率	50Mbps
	默认输出	低电平
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	60kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.7V~5.5V
	工作电压(VCCB)	2.7V~5.5V
	传播延迟(tpd)	20ns
