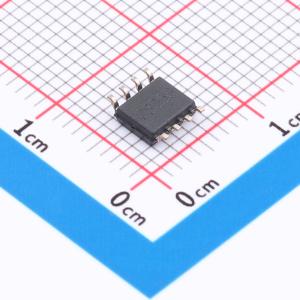

ISO1044BD

隔离式CANFD收发器（采用小型封装）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO1044 采用小型封装的隔离式 CAN FD 收发器
品牌名称: TI(德州仪器)
商品型号: ISO1044BD
商品编号: C2878198
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

ISO1044B 器件是一款符合 ISO11898-2 (2016) 标准规格的电隔离控制器局域网 (CAN) 收发器。提供 ±58V 直流总线故障保护电压和 ±12V 共模电压范围。在 CAN FD 模式下最高支持 5Mbps 数据速率，与经典 CAN 相比可实现更为快速的载荷传输。采用二氧化硅 (SiO₂) 绝缘隔栅，可承受 3000VRMS 的电压和 450VRMS 的工作电压。电磁兼容性得到了显著增强，可实现系统级 ESD、EFT 和浪涌并符合辐射标准。与隔离式电源一起使用，可抵御高电压冲击，并防止总线的噪声电流进入本地接地。支持 –40°C 至 +125°C 的宽环境温度范围。可采用小型 SOIC-8 (D) 封装，与使用光耦合器隔离 CAN 收发器的传统方法相比，能显著降低解决方案尺寸。

商品特性

符合 ISO 11898-2:2016 物理层标准支持高达 1Mbps 的经典 CAN 和高达 5Mbps 的 FD（灵活数据速率）
保护特性：
- 直流总线故障保护电压：±58V
- 总线引脚的 IEC ESD 容差：±8kV
- 总线引脚的 HBM ESD 容差：±10kV
- 驱动器显性超时 (TXD DTO)
- VCC1 和 VCC2 欠压保护
共模电压范围：±12V
未上电时的理想无源、高阻抗总线终端
高 CMTI:85kV/μs（最小值）
VCC1 电压范围：1.71V 至 5.5V
支持连接到 CAN 控制器的 1.8V、2.5V、3.3V 和 5.0V 逻辑接口
VCC2 电压范围：4.5V 至 5.5V
优异的电磁兼容性 (EMC)：
- 系统级 ESD、EFT 和浪涌抗扰性
- 低辐射
环境温度范围：–40°C 至 +125°C
8-SOIC 封装
安全相关认证：
- 所有计划认证
- 符合 DIN VDE V 0884-11:2017-01 标准的 VDE 增强型绝缘
- UL 1577 组件认证计划
- IEC 60950-1、IEC 62368-1、IEC 61010-1 和 GB 4943.1-2011 认证

应用领域

交流和伺服驱动器
光伏逆变器
PLC 和 DCS 通信模块
升降机和自动扶梯
工业电源
电池充电和管理

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	隔离式CAN收发器
	最大数据速率	5Mbps
	隔离电压(Vrms)	3000
	CMTI(kV/us)	85kV/us

	属性	参数值
	工作温度	-40℃~+125℃
	逻辑侧工作电压	1.71V~5.5V
	总线侧工作电压	4.5V~5.5V
	通道数	1
