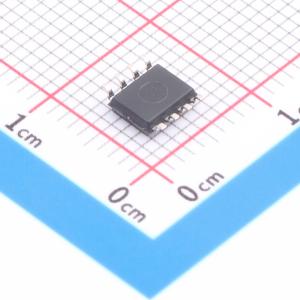

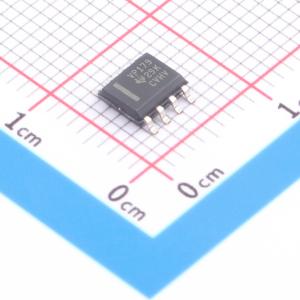

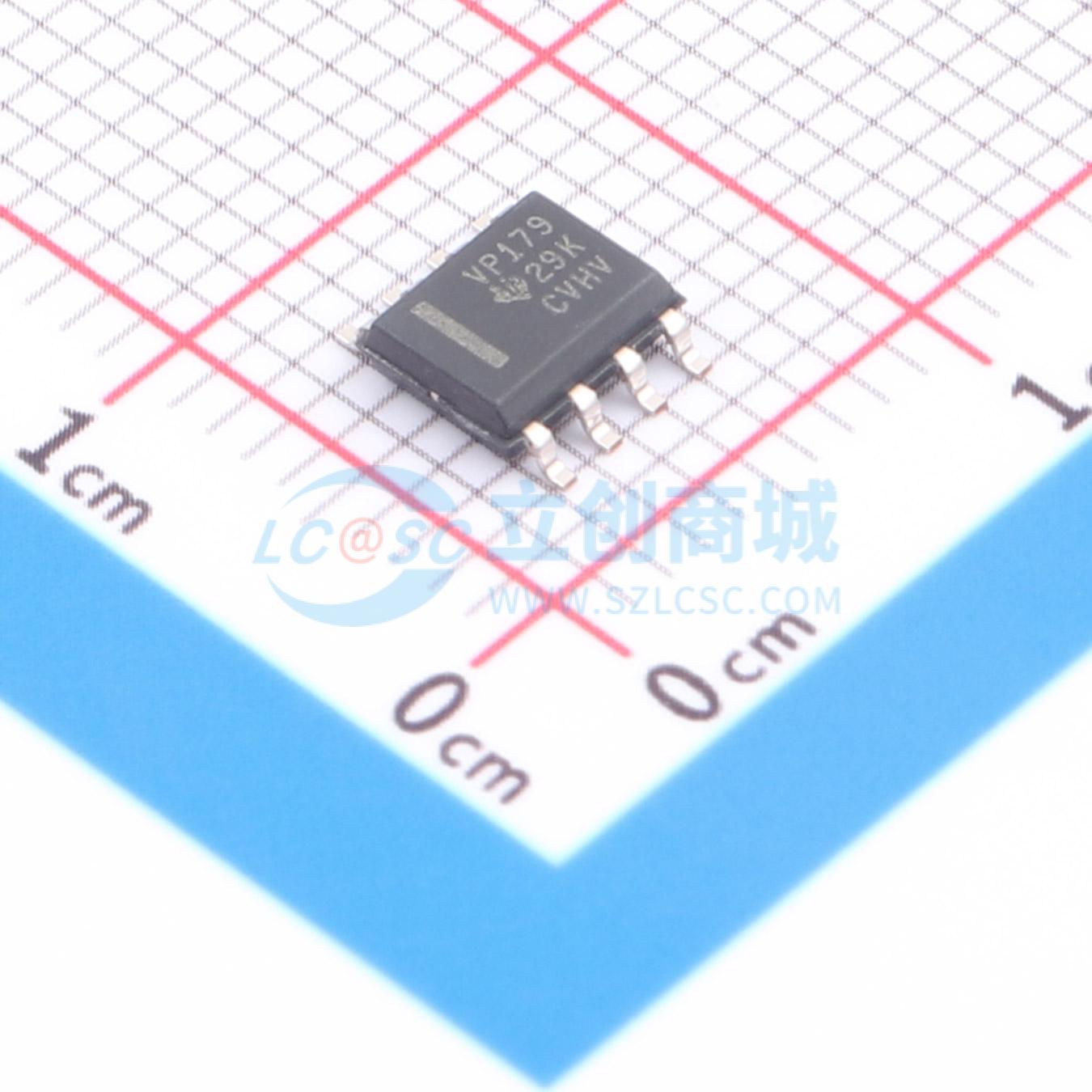

SN65HVD179DR
5-V全双工RS-485/RS-422驱动器和平衡接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65HVD179 5V 全双工 RS-485/RS-422 驱动器和平衡接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD179DR
- 商品编号
- C2878169
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 3.133333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 25Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 64 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 2.7mA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热关断保护 |
商品概述
SN65HVD179 是一款差分线路驱动器和差分输入线路接收器，采用 5 V 电源供电。每个驱动器和接收器都有独立的输入和输出引脚，适用于全双工总线通信设计。该器件专为平衡传输线路设计，可与符合 ANSI TIA/EIA-485A、TIA/EIA-422-B、ITU-T v.11 和 ISO 8482:1993 标准的器件互操作。差分总线驱动器和接收器是单片集成电路，专为多节点总线传输线上的全双工双向数据通信设计，信号速率最高可达 25 Mbps。SN65HVD179 为完全使能设计，无外部使能引脚。1/2 单位负载接收器具有高接收器输入电阻，可在共模电压范围内降低总线漏电流，减少 485 驱动器传输时必须输出或吸收的总电流。平衡差分接收器输入阈值使 SN65HVD179 完全符合定义了外部故障安全结构的现场总线要求。信号速率指线路每秒发生的电压转换次数，单位为 bps（比特每秒）。
商品特性
- 专为INTERBUS应用设计
- 平衡接收器阈值
- 1/2单位负载（总线最多可支持64个节点）
- 总线引脚ESD防护达15 kV HBM
- 总线故障防护范围为-7 V 至 12 V
- 热关断保护
- 上电/掉电总线输入输出无毛刺
- 专为RS-422和RS-485网络设计
应用领域
- 数字电机控制
- 公用事业电表
- 机架间互连
- 电子安全站
- 工业、过程和楼宇自动化
- 销售点（POS）终端和网络
- DTE/DCE接口
