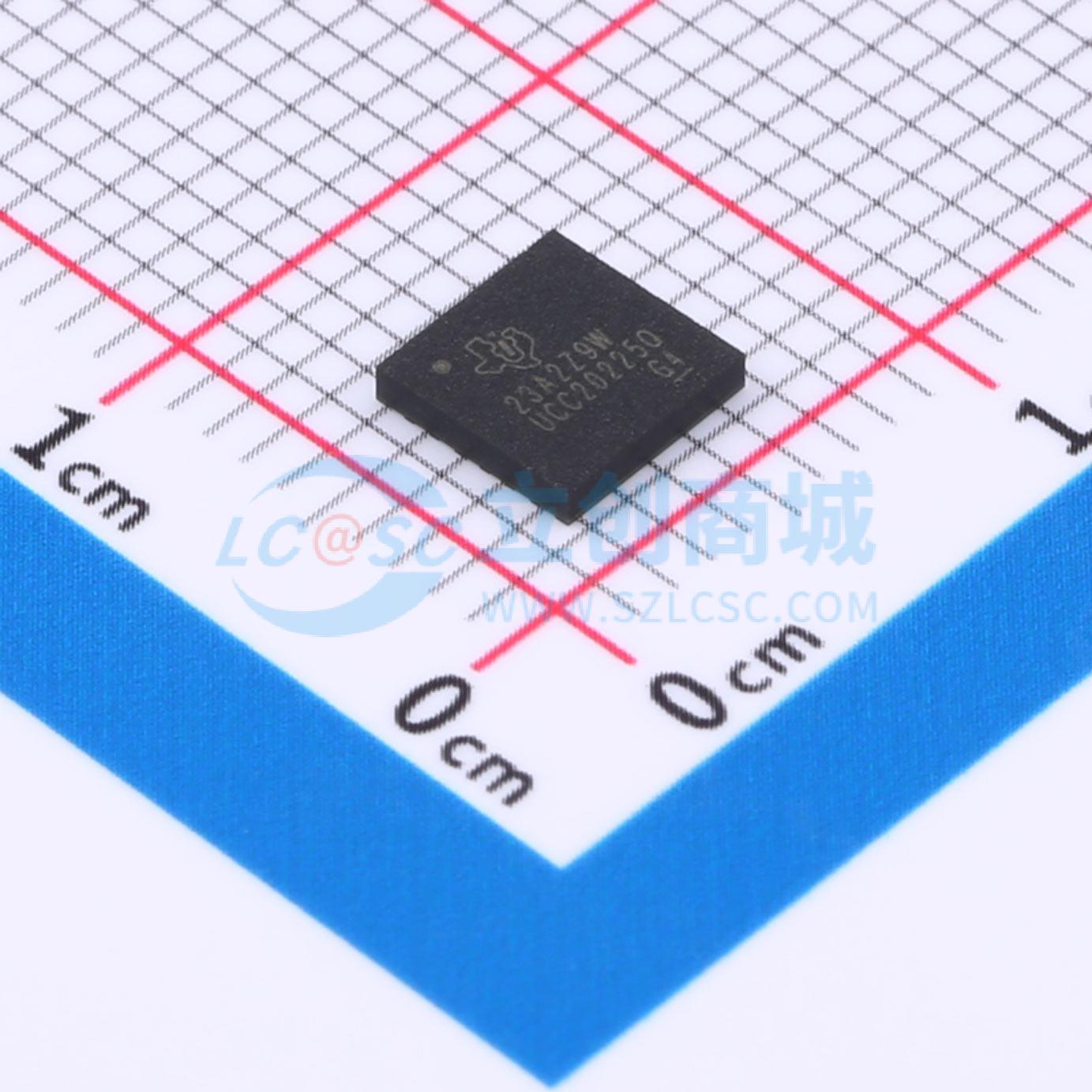

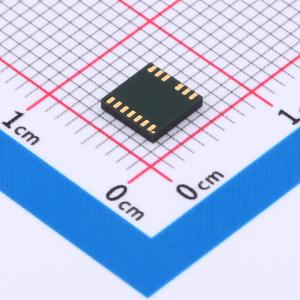

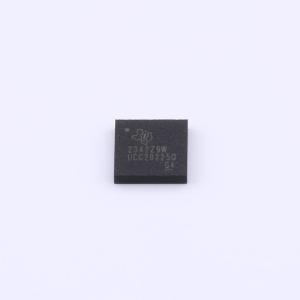

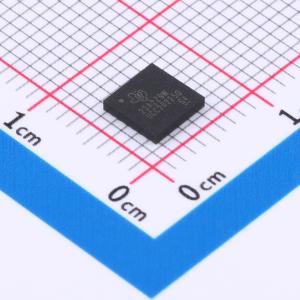

UCC20225QNPLRQ1
UCC20225QNPLRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC20225-Q1系列是一款单输入、双输出隔离式栅极驱动器，具有4A峰值拉电流和6A峰值灌电流，并且采用5mmx5mmLGA-13封装。该器件旨在以一流的传播延迟和脉宽失真度驱动功率晶体管，频率最高可达5MHz。 输入侧通过一个2.5kVₚ₋ₚ隔离栅与两个输出驱动器隔离，共模瞬态抗扰度（CMTI)的最小值为100V/ns。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC20225QNPLRQ1
- 商品编号
- C2876781
- 商品封装
- VLGA-13(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 2500 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~18V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+130℃@(Tj) | |
| 上升时间(tr) | 16ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 12ns | |
| 传播延迟 tpLH | 30ns | |
| 传播延迟 tpHL | 30ns | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 0.8V~1.2V | |
| 静态电流(Iq) | 2000uA | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 9.2V~25V |
商品概述
UCC20225 - Q1系列是一款单输入、双输出隔离式栅极驱动器，具有4A峰值拉电流和6A峰值灌电流，并且采用5mmx5mmLGA - 13封装。该器件旨在以一流的传播延迟和脉宽失真度驱动功率晶体管，频率最高可达5MHz。 输入侧通过一个2.5kVₚ₋ₚ隔离栅与两个输出驱动器隔离，共模瞬态抗扰度（CMTI)的最小值为100V/ns。两个输出侧驱动器之间的内部功能隔离支持高达700Vₚ₋ₚ的工作电压。 UCC20225 - Q1系列通过DT引脚上的电阻器支持可编程死区时间。DIS引脚在设为高电平时可同时关断两个输出，在接地时允许器件正常运行。 该器件接受的VDD电源电压高达25V。凭借3V至18V的宽VCCI范围，该驱动器非常适合连接模拟和数字控制器。所有电源电压引脚都具有欠压锁定(UVLO)保护功能。 凭借上述所有高级功能，UCC20225 - Q1系列可在各种汽车应用中实现高功率密度、高效率和稳健性。
商品特性
- 具有符合AEC - Q100标准的下列特性：
- 器件温度1级
- 器件HBM ESD分类等级H2
- 器件CDM ESD分类等级C6
- 单PWM输入，双输出
- 可通过电阻器编程的死区时间
- 4A峰值拉电流、6A峰值灌电流输出
- CMTI大于100V/ns
- 开关参数：
- 19ns典型传播延迟
- 5ns最大延迟匹配
- 6ns最大脉宽失真
- 3V至18V输入VCCI范围
- VDD高达25V，带5V和8V UVLO选项
- 抑制短于5ns的输入瞬变
- TTL和CMOS兼容输入
- 节省空间的5mmx5mm LGA - 13封装
- 安全相关认证：
- 符合VDEV0884 - 11:2017标准的3535Vₚ₋ₚ隔离
- 符合UL1577标准且持续时长为1分钟的2500Vₚ₋ₚ隔离
- 符合GB4943.1 - 2011的CQC认证
应用领域
- 汽车外部音频放大器
- 汽车48V系统
优惠活动
购买数量
(3000个/圆盘，最小起订量 1 个)个
起订量：1 个3000个/圆盘
总价金额：
￥ 0.00近期成交1单
