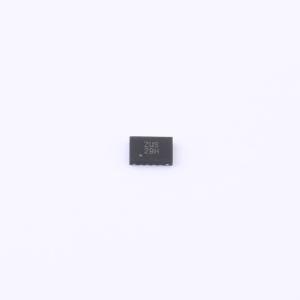

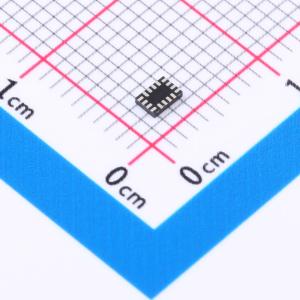

TPD7S019-15RSVR

TPD7S019 7通道集成ESD解决方案用于VGA端口，带电平转换和阻抗匹配

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD7S019设备是集成了静电放电(ESD)电路保护解决方案的VGA和DVI-I连接器。它集成了瞬态电压抑制(TVS)保护二极管，用于VIDEO, DDC和SYNC信号，并符合IEC61000-4-2标准±8-kV接触ESD保护。
品牌名称: TI(德州仪器)
商品型号: TPD7S019-15RSVR
商品编号: C2876800
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

TPD7S019器件是一款用于VGA和DVI - I连接器的集成静电放电（ESD）电路保护解决方案。它集成了用于VIDEO、DDC和SYNC信号的瞬态电压抑制（TVS）保护二极管，符合IEC61000 - 4 - 2标准的±8kV接触式ESD保护要求。TVS二极管仅引入低电容，有助于信号高速运行。它还为DDC信号提供电平转换功能，节省了外部电平转换器。HSYNC和VSYNC上的两个同相驱动器将TTL输入电平转换为CMOS输出电平，并且每个缓冲器都有一个与SYNC_OUT引脚相连的串联端接电阻，从而无需外部端接电阻。三条电源线控制VIDEO、DDC和SYNC通道的电源轨，便于在混合电源电压环境中与低压视频控制器IC进行接口连接。TPD7S019有两种封装可选。16引脚RSV封装紧凑且节省空间。16引脚DBQ封装和引脚排列经过优化，便于电路板布局。

商品特性

7通道ESD保护，包括ESD保护、电平转换、缓冲和同步阻抗匹配
外部引脚的ESD保护性能超过IEC61000 - 4 - 2（4级）要求
±8kV IEC 61000 - 4 - 2接触放电
VIDEO线路上ESD保护二极管的负载电容极低（2.5pF）
HSYNC和VSYNC线路采用5V驱动器
同步线路上集成了阻抗匹配电阻
为DDC_CLK和DDC_DATA通道提供双向电平转换N沟道FET
直插式单列引脚映射，确保在连接器附近放置ESD保护芯片时不会增加额外的电路板布局负担

应用领域

台式机和笔记本电脑
机顶盒
电视

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	-
	通道数	-

	属性	参数值
	工作电压	3.3V；5V
	数据速率	-
	工作温度	-40℃~+85℃
	工作电流	2mA
