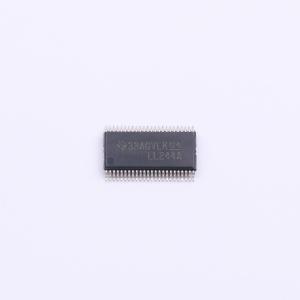

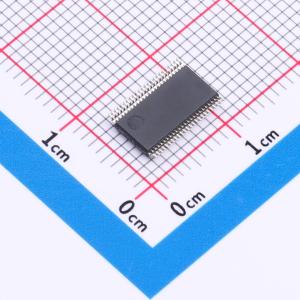

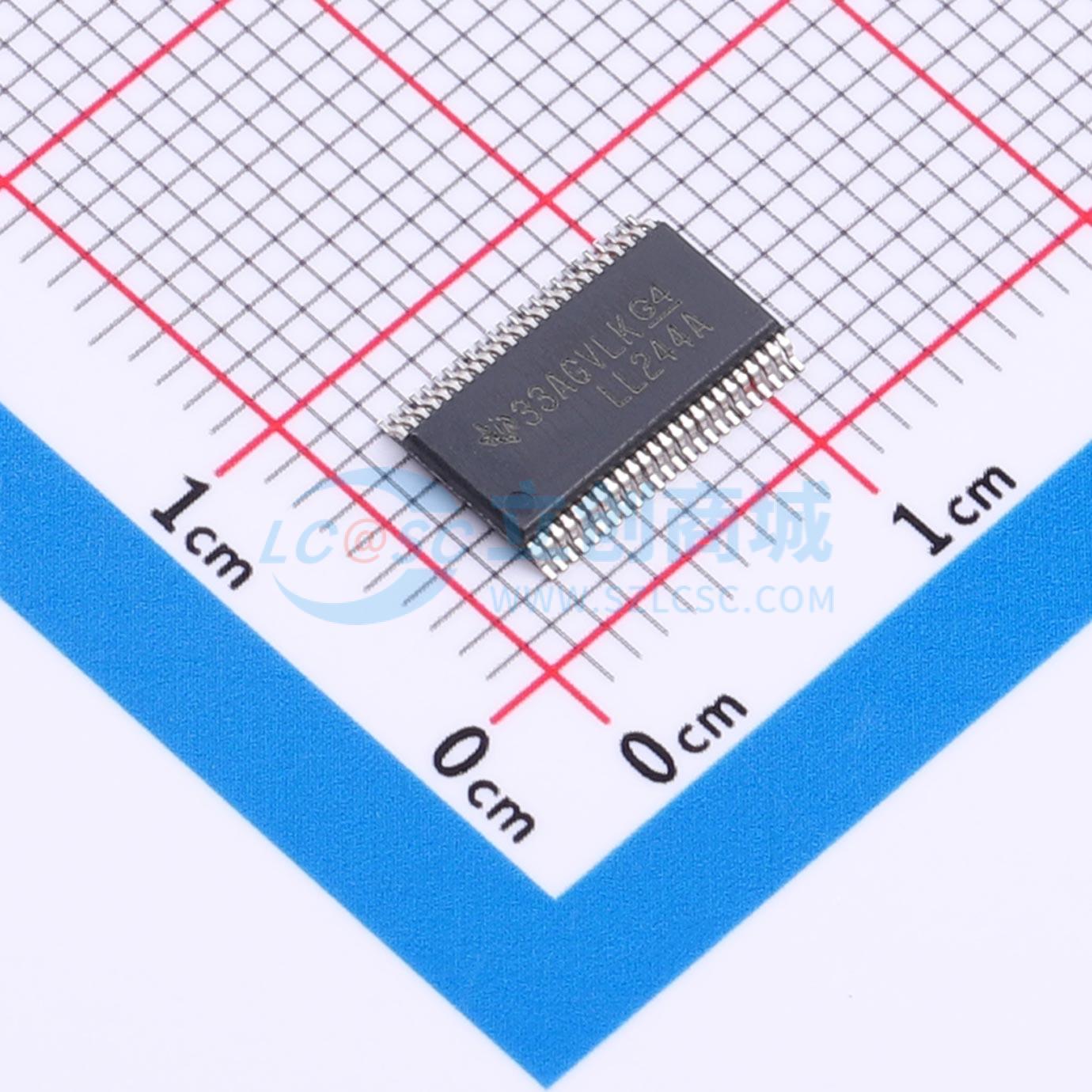

SN74LVTH16244ADGVR

3.3-V ABT 16位缓冲器/驱动器，带三态输出

描述: SN74LVTH16244A 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH16244ADGVR
商品编号: C2876811
商品封装: TVSOP-48
包装方式: 编带
商品毛重: 0.351014克(g)

商品参数

商品概述

该LVTH16244A器件是带三态输出的16位缓冲器/驱动器，设计用于3.3V电源电压工作，具备向5V系统环境提供TTL接口的能力。该器件可作为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器使用，提供真输出以及对称的低电平有效输出使能输入。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议将上拉或下拉电阻与总线保持电路搭配使用。当电源电压处于0V~1.5V之间时，器件在上电或掉电过程中处于高阻抗状态；为确保1.5V以上时的高阻抗状态，输出使能端应通过上拉电阻连接到电源，电阻的最小值由驱动器的灌电流能力决定。该器件针对热插拔应用完成了全规格设计，关断电流电路可禁用输出，避免器件掉电时产生损坏性回流电流，上电三态电路在上电和掉电期间将输出置于高阻抗状态，防止驱动冲突，提供多种封装规格可选。

商品特性

采用先进ABT BiCMOS工艺设计，支持3.3V工作，静态功耗低
支持混合模式信号操作，可在3.3V电源电压下支持5V输入输出电压
支持低至2.7V的非调节电池工作
在VCC=3.3V、TA=25℃条件下，典型输出地反弹电压小于0.8V
具备Ioff特性和上电三态，支持热插拔
数据输入带有总线保持功能，无需外部上拉/下拉电阻
闩锁性能超过500mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型达到2000V，机器模型达到200V

应用领域

信号缓冲、线路驱动场景
热插拔应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+125℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；总线保持
