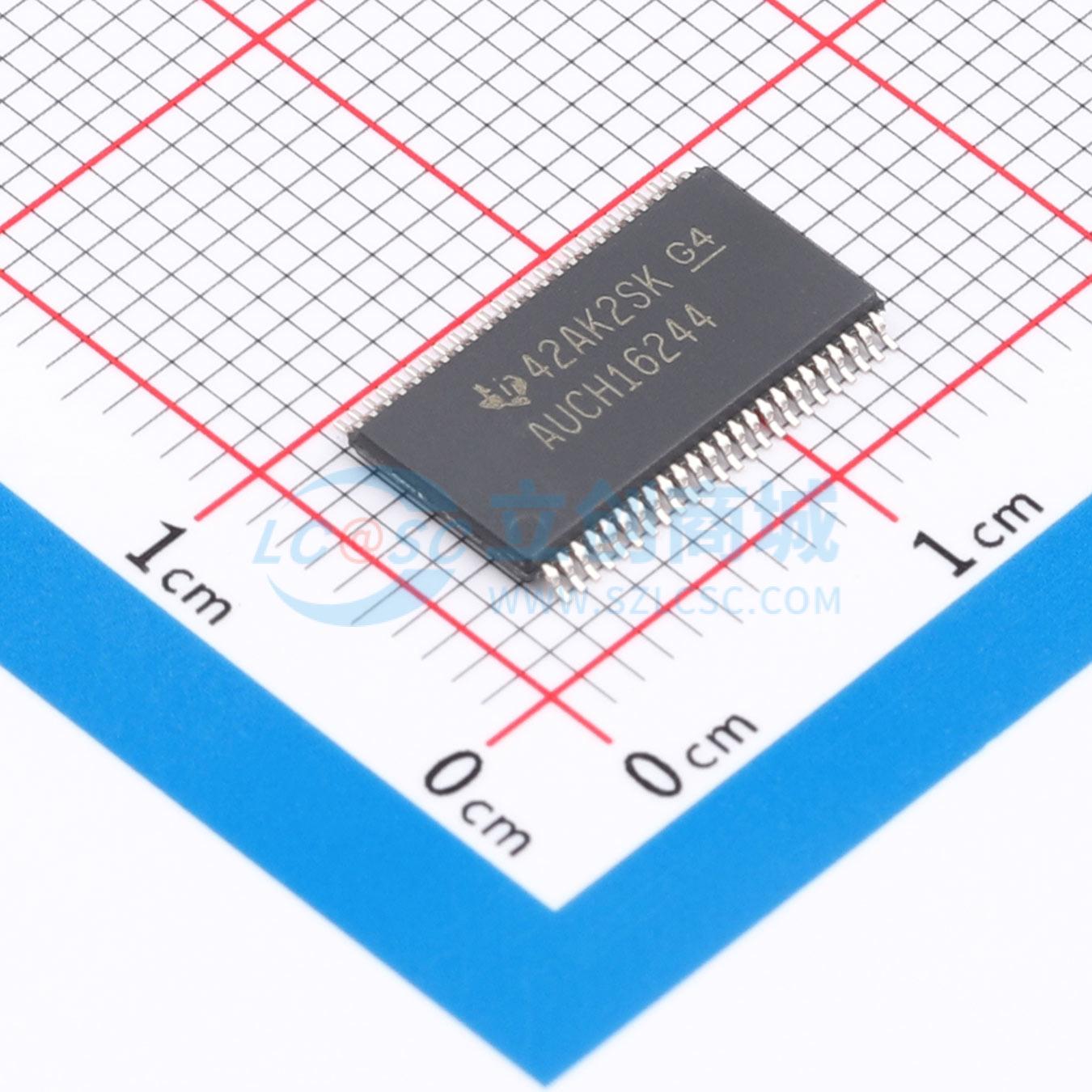

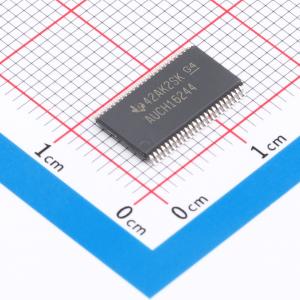

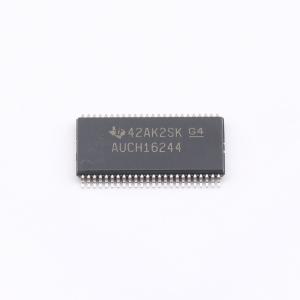

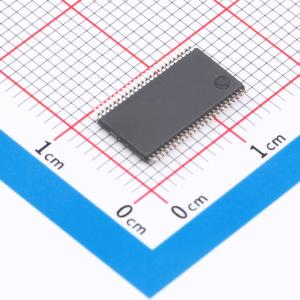

SN74AUCH16244DGGR

描述: SN74AUCH16244 具有总线保持和三态输出的 16 通道、0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUCH16244DGGR
商品编号: C2876903
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

这是一款16位缓冲器/驱动器，属于Widebus系列，型号为SN74AUCH16244。工作电压范围为0.8V~2.7V，专门针对1.65V~1.95V的VCC工作场景设计，可作为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器使用，提供原态输出和对称的低电平有效输出使能输入。为保证上电或断电过程中保持高阻抗状态，需将输出使能端通过上拉电阻接至VCC，电阻最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议配合总线保持电路使用外部上拉或下拉电阻。该器件完全适用于部分掉电应用，部分掉电电路会禁用输出，防止器件掉电时产生破坏性的回流电流。

商品特性

针对1.8V工作优化，支持3.6V I/O耐压，可支持混合模式信号操作
支持部分掉电模式工作，可在1V以下电压运行
1.8V工作条件下最大传播延迟tpd为1.8ns
低功耗，最大电源电流Icc为20μA
1.8V工作条件下输出驱动能力为±8mA
数据输入自带总线保持功能，无需外部上拉/下拉电阻
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范，可承受2000V人体模型、200V机器模型、1000V充电器件模型测试
最大额定参数：电源电压范围-0.5V~3.6V，输入电压范围-0.5V~3.6V，高阻或掉电状态输出电压范围-0.5V~3.6V，工作输出电压范围-0.5V~VCC+0.5V，连续输出电流±20mA，VCC或地连续电流±100mA
封装热阻抗：DGG封装70℃/W，DGV封装58℃/W，GQL封装42℃/W
存储温度范围-65℃~150℃
所有未使用的控制输入必须接至VCC或地，以保证器件正常工作

应用领域

用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~1.95V；0.8V~2.7V
	元件数	1
	每个元件位数	16
	通道类型	-

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	1.8ns@1.8V,30pF
	功能特性	掉电隔离；总线保持
