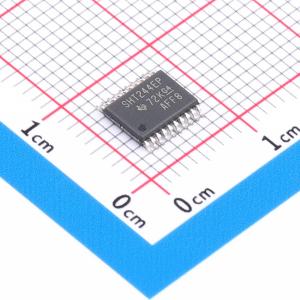

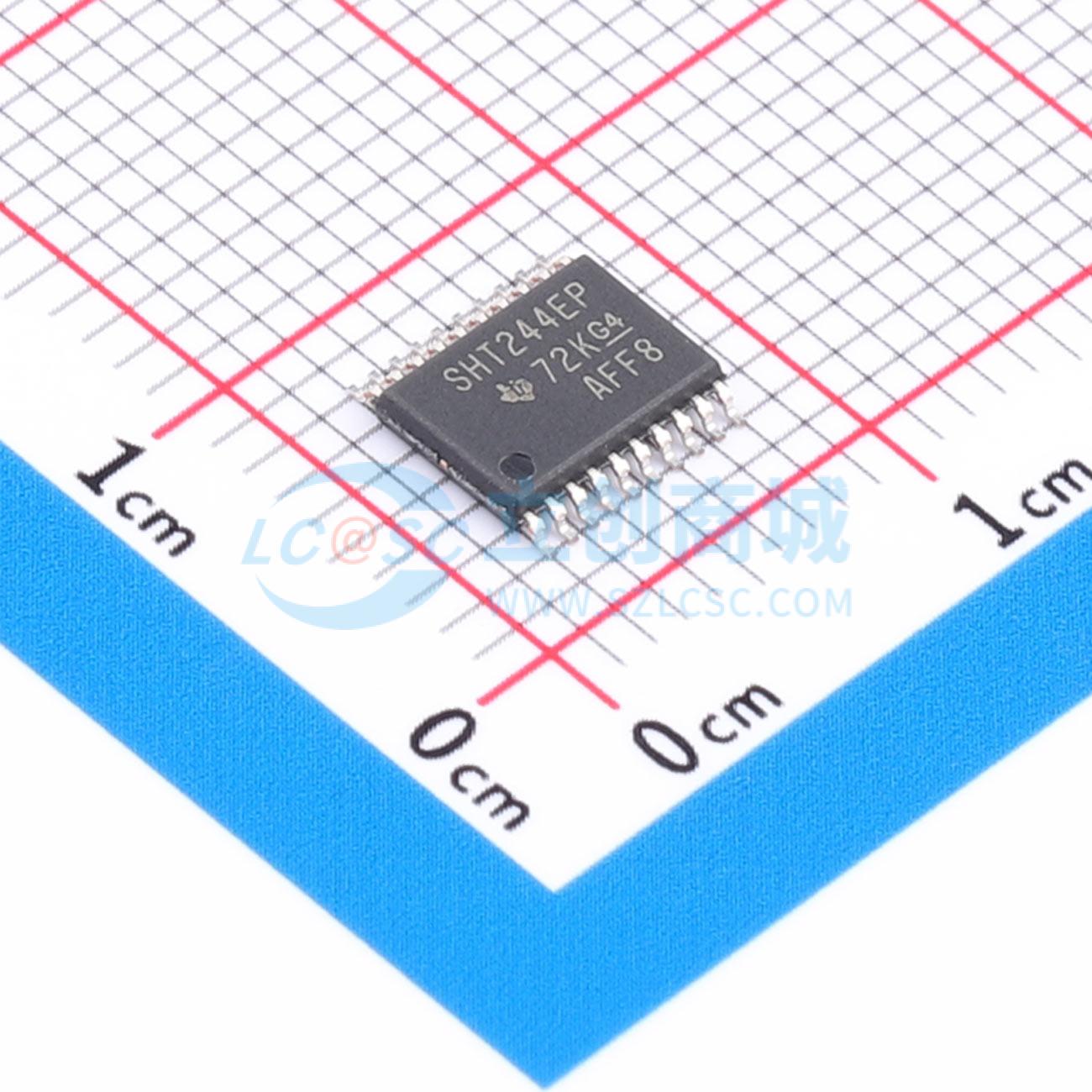

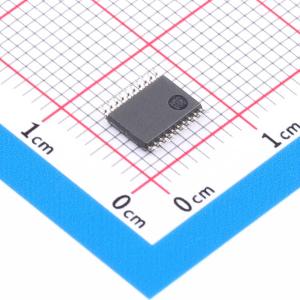

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT244QPWREP
八进制缓冲器和线路驱动器，具有三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT244-EP 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT244QPWREP
- 商品编号
- C2876973
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 38ns@5.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这款八路缓冲器和线路驱动器专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能和密度。SN74HCT244器件分为两个4位缓冲器/驱动器，带有独立的输出使能（OE）输入。当OE为低电平时，器件将同相数据从A输入传输到Y输出。当OE为高电平时，输出处于高阻态。
商品特性
- 受控基线
- 一个组装/测试场地，一个制造场地
- 扩展温度性能，工作范围为 -40℃ 至 125℃
- 增强型渐减制造源（DMS）支持
- 增强型产品变更通知
- 合格鉴定谱系
- 工作电压范围为 4.5 V 至 5.5 V
- 大电流输出可驱动多达15个LSTTL Loads
- 低功耗，ICC最大为160 μA
- 典型tpd = 13 ns
- 5 V下输出驱动为 ±6 mA
- 输入电流最大为 1 μA
- 输入兼容TTL电压电平
- 三态输出可驱动总线线路或缓冲存储器地址寄存器
应用领域
- 三态存储器地址驱动器
- 时钟驱动器
- 面向总线接收器
- 面向总线发送器
