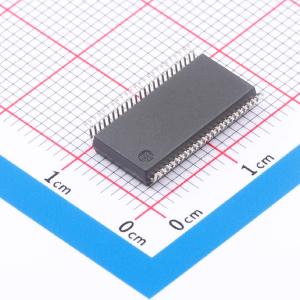

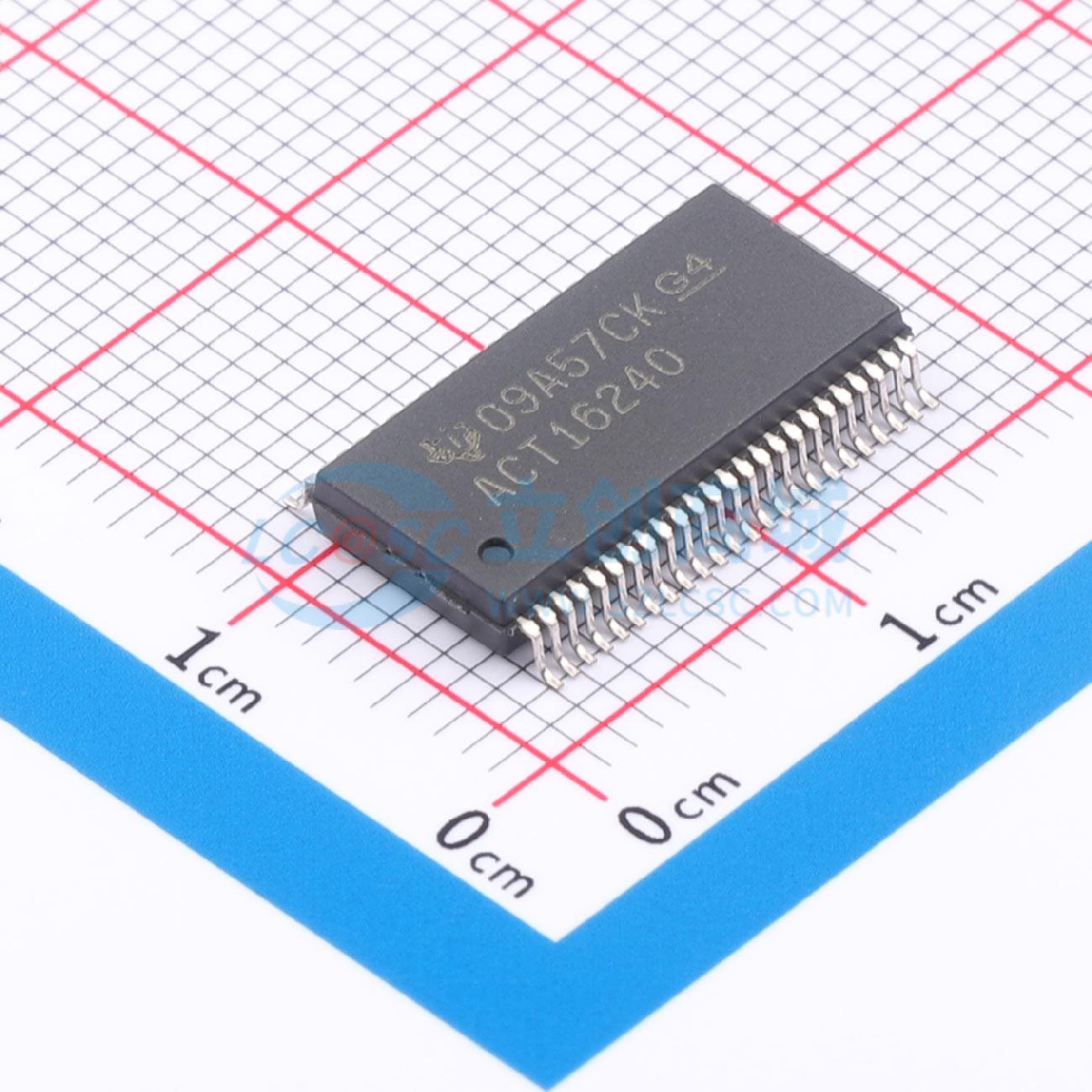

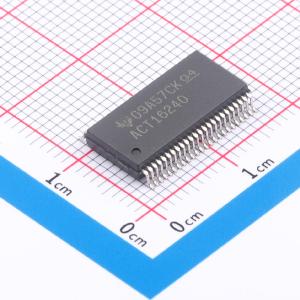

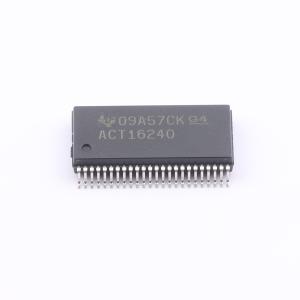

温馨提醒：图片仅供参考，商品以实物为准
74ACT16240DLR
三态输出，16位缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74ACT16240 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74ACT16240DLR
- 商品编号
- C2877444
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN54ACT16240和74ACT16240是16位缓冲器或线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度。该器件可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器，提供反相输出和对称的低电平有效输出使能输入。
商品特性
- 输入与TTL电平兼容
- 三态输出可驱动总线线路或缓冲存储器地址寄存器
- 直通架构可优化印刷电路板布局
- 分布式VCC与GND引脚配置可减小高速开关噪声
- 采用1μm增强型植入CMOS工艺
- 在125℃下典型闩锁抗扰度为500mA
- 提供多种封装选项，包括引脚中心间距为25密尔的300密尔塑料收缩小外形封装、引脚中心间距为25密尔的380密尔细间距陶瓷扁平封装
- 74ACT16240采用收缩小外形封装，相同印刷电路板面积下可提供标准小外形封装两倍的I/O引脚数与功能
- SN54ACT16240工作温度范围为-55℃~125℃，74ACT16240工作温度范围为-40℃~85℃
- 最大电源电压范围为-0.5V~7V
- 最大输入电压范围为-0.5V~VCC + 0.5V
- 最大输出电压范围为-0.5V~VCC + 0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±50mA
- 连续输出电流范围为±50mA
- VCC或GND的连续电流范围为±400mA
- 55℃静止空气环境下DL封装最大封装功耗为1.2W
- 存储温度范围为-65℃~150℃
- 未使用输入必须保持高电平或低电平，防止悬空
应用领域
- 存储器地址驱动
- 时钟驱动
- 面向总线的信号接收与传输
