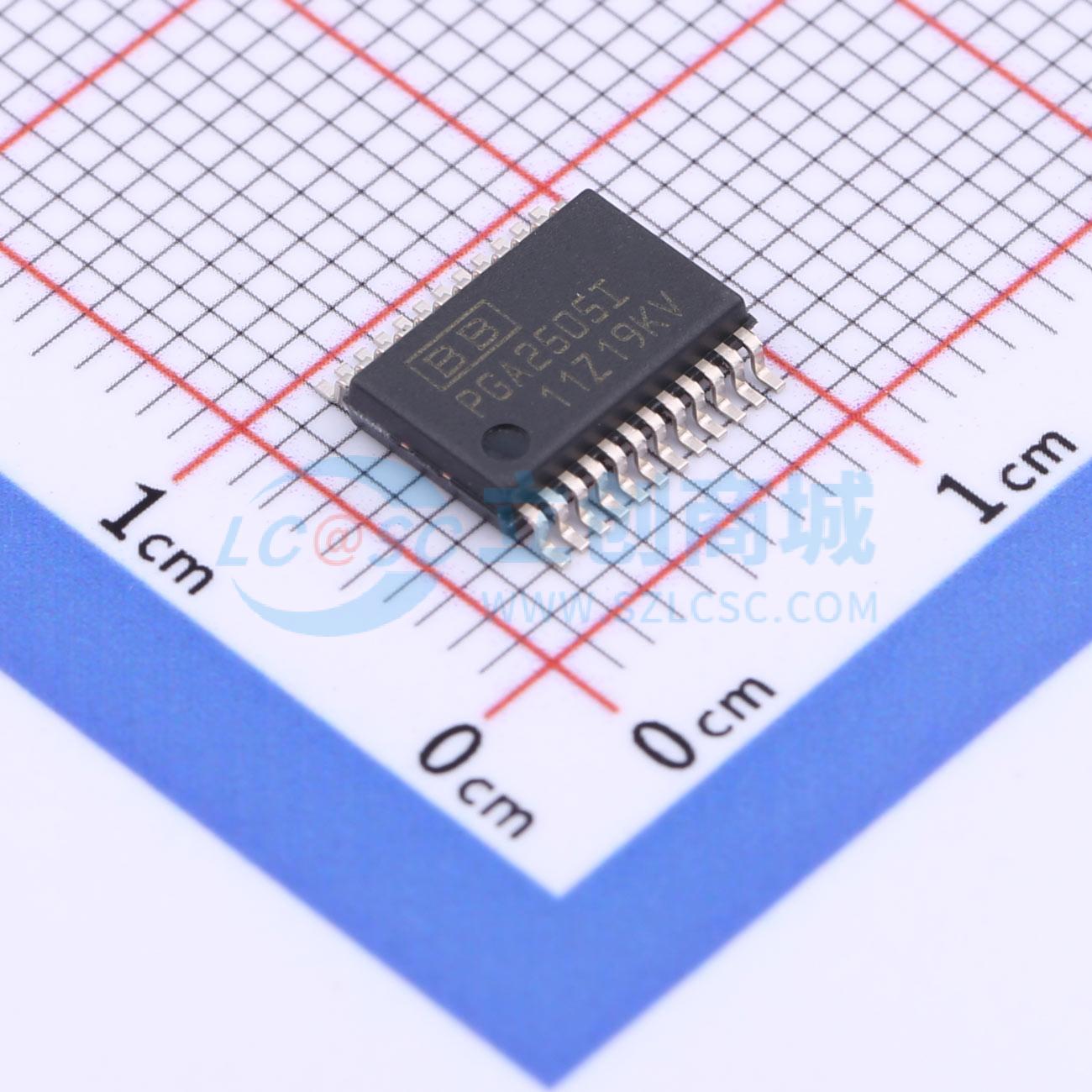

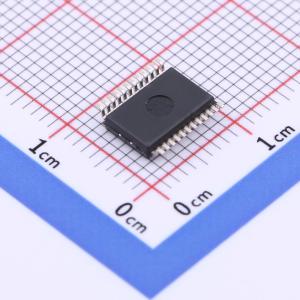

温馨提醒：图片仅供参考，商品以实物为准

PGA2505IDBR

数字控制麦克风前置放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PGA2505 增益范围: 0dB 和 9dB 至 60dB（3dB 步长）
品牌名称: TI(德州仪器)
商品型号: PGA2505IDBR
商品编号: C2877465
商品封装: SSOP-24-208mil
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

PGA2505是一款数字控制的模拟麦克风前置放大器，设计用作高性能音频模数转换器（ADC）的前端。PGA2505具有低噪声、宽动态范围和差分信号路径的特点。片上集成直流伺服环路用于最小化直流偏移，同时共模伺服功能可用于增强共模抑制。PGA2505的增益范围为9dB至60dB（3dB/步），同时提供单位增益设置。宽增益范围允许PGA2505配合多种麦克风使用。增益设置和内部功能通过16位控制字编程，该控制字通过简单的串行端口接口加载。串行数据输出引脚支持多个PGA2505器件的级联连接。四个可编程数字输出可用于控制外部输入衰减垫、幻象电源和高通滤波器的切换。PGA2505需要+5V和-5V电源供电，采用小型SSOP-24封装。该集成电路会被ESD损坏。所有集成电路都需要采用适当的预防措施操作。不遵守正确的操作和安装流程可能会造成损坏。ESD损坏范围从细微的性能下降到器件完全失效。精密集成电路更容易受到损坏，因为非常小的参数变化就可能导致器件不符合公布的规格。PGA2505是一款数字控制的麦克风前置放大器集成电路，设计用于放大动圈麦克风和电容麦克风的输出，驱动高性能音频模数转换器（ADC）。模拟前置放大器输入以差分方式提供在IN+和IN-输入端。可编程增益放大器可设置为单位增益信号直通，或对输入信号施加9dB至60dB的增益，放大器增益可在完整9dB至60dB范围内以3dB步进调节。

商品特性

全差分输入输出架构
通过SPI实现数字控制增益
增益范围:9dB至60dB，3dB每步进
可通过串行端口设置单位（0dB）增益
增益为30dB、源阻抗ZS = 150Ω时，等效输入噪声为-123dBu
增益为30dB时，总谐波失真加噪声(THD+N)为0.0006%
过零检测可最小化增益切换时的可听失真
集成直流伺服可最小化输出偏移电压
共模伺服可提高CMRR
四线串行控制端口接口
可简单连接到微处理器或DSP串行端口
支持多个PGA2505器件级联
超量程输出引脚提供削波指示
四个通用数字输出引脚
采用±5V电源供电
提供SSOP-24封装

应用领域

麦克风前置放大器和混音器
数字混音器和记录仪
数字音频编辑系统
广播设备
对讲系统

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	-
	输出功率	-
	总谐波失真+噪声(THD+N)	-
	静态电流(Iq)	-
	信噪比	-

	属性	参数值
	电源纹波抑制比(PSRR)	-
	效率	-
	输入通道数	-
	功能特性	数字编程增益
	工作电压	4.75V~5.25V；-5.25V~-4.75V
	工作温度	-40℃~+85℃
