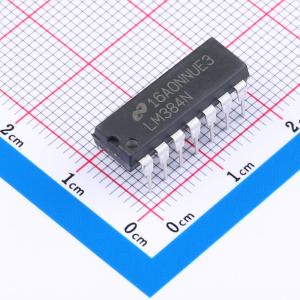

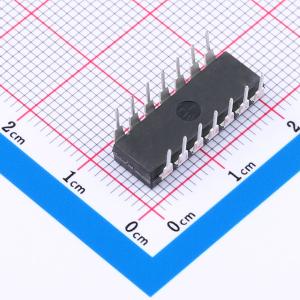

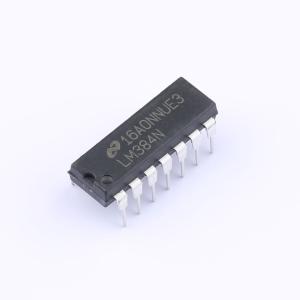

温馨提醒：图片仅供参考，商品以实物为准
LM384N/NOPB
5W音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM384 5W 单声道、12V 至 26V 电源电压、模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM384N/NOPB
- 商品编号
- C2879080
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 5.5Wx1@8Ω | |
| 工作电压 | 12V~26V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.25% | |
| 静态电流(Iq) | 8.5mA | |
| 工作温度 | 0℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 31dB |
商品概述
LM384是一款用于消费类应用的功率音频放大器。为了将系统成本降至最低，其增益在内部固定为34 dB。独特的输入级允许以地为参考的输入信号。输出会自动自居中至电源电压的一半。 输出具备短路保护功能，并带有内部热限制。封装外形为标准双列直插式。采用铜引线框架，两侧中间的三个引脚构成一个散热器。这使得该器件在标准印刷电路板布局中易于使用。
商品特性
- 宽电源电压范围：12V至26V
- 低静态功耗
- 电压增益固定为50
- 高峰值电流能力：1.3A
- 输入以地为参考
- 高输入阻抗：150kΩ
- 低失真：0.25%（ΔPo = 4W，RL = 8Ω）
- 静态输出电压为电源电压的一半
- 14引脚PDIP封装
应用领域
- 简易留声机放大器
- 对讲机
- 线路驱动器
- 教学机输出
- 报警器
- 超声波驱动器
- 电视音响系统
- 调幅-调频收音机
- 声音投影仪系统
