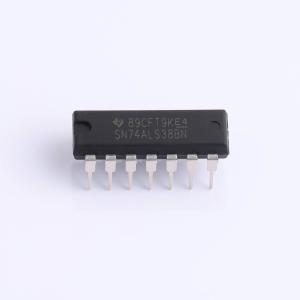

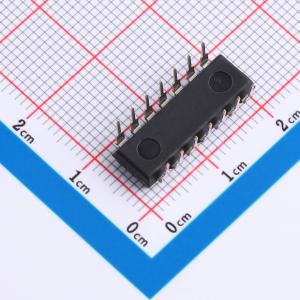

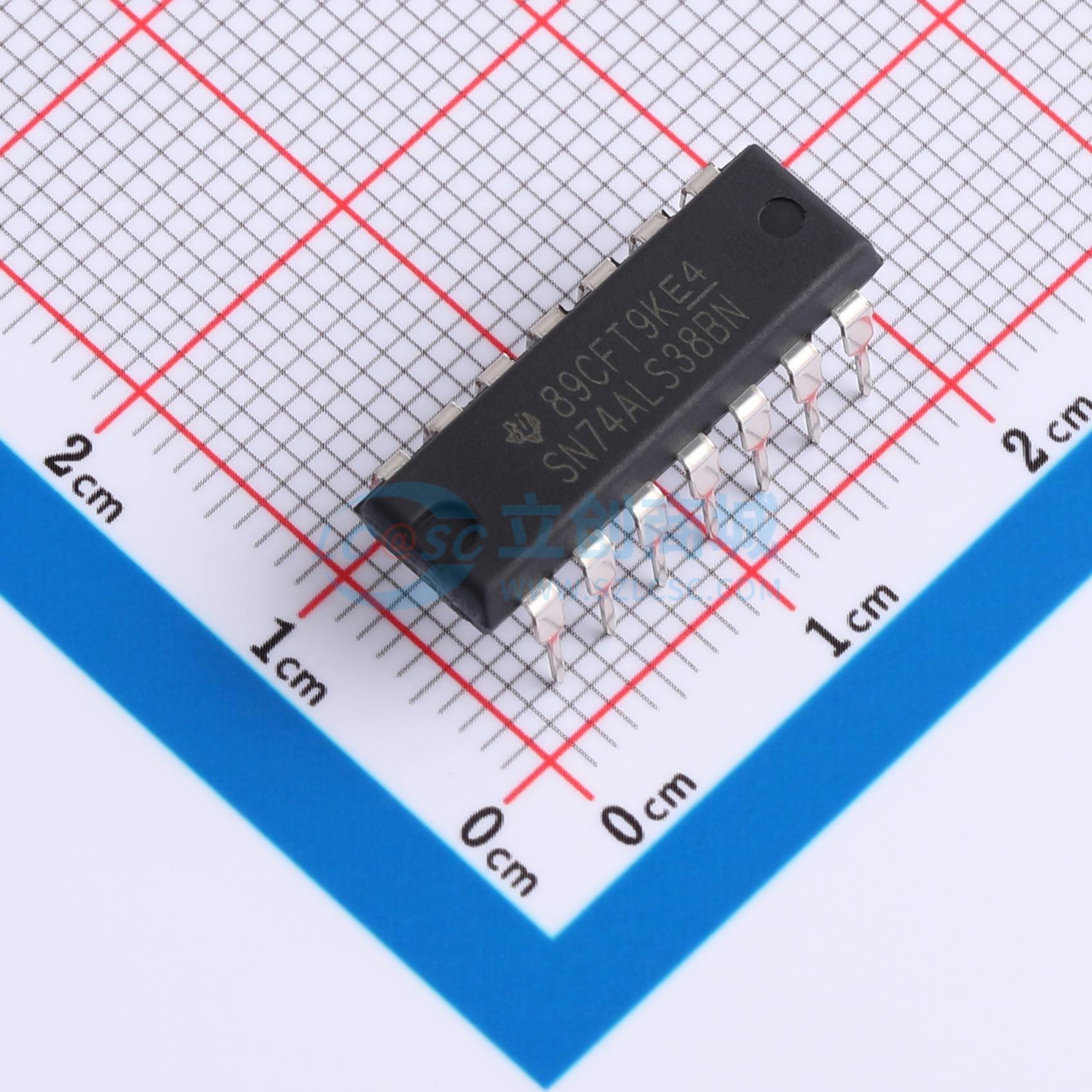

SN74ALS38BN
四通道2输入正与非缓冲器，带集电极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALS38B 具有集电极开路输出的 4 通道、双输入、4.5V 至 5.5V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS38BN
- 商品编号
- C2879101
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 6.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 400mV；500mV | |
| 系列 | 74ALS系列 | |
| 传播延迟(tpd) | 33ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
封装选项包括塑料小Outline（D）封装、陶瓷芯片载体（FK），以及标准塑料（N）和陶瓷（J）300密耳双列直插封装。这些器件包含四个独立的带开集输出的2输入正与非缓冲器。在正逻辑下，它们实现布尔函数 Y = 非(A·B) 或 Y = 非A + 非B。开集输出需要上拉电阻才能正常工作。这些输出可连接至其他开集输出，以实现低电平有效线或或高电平有效线与功能。开集器件通常用于生成更高的VOH电平。SN74ALS38B的工作温度范围为0℃至70℃。
