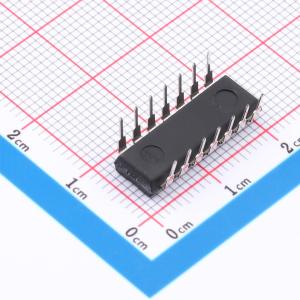

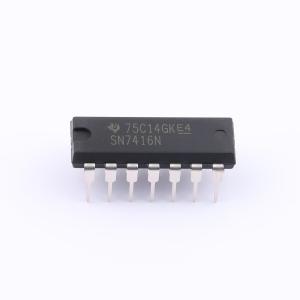

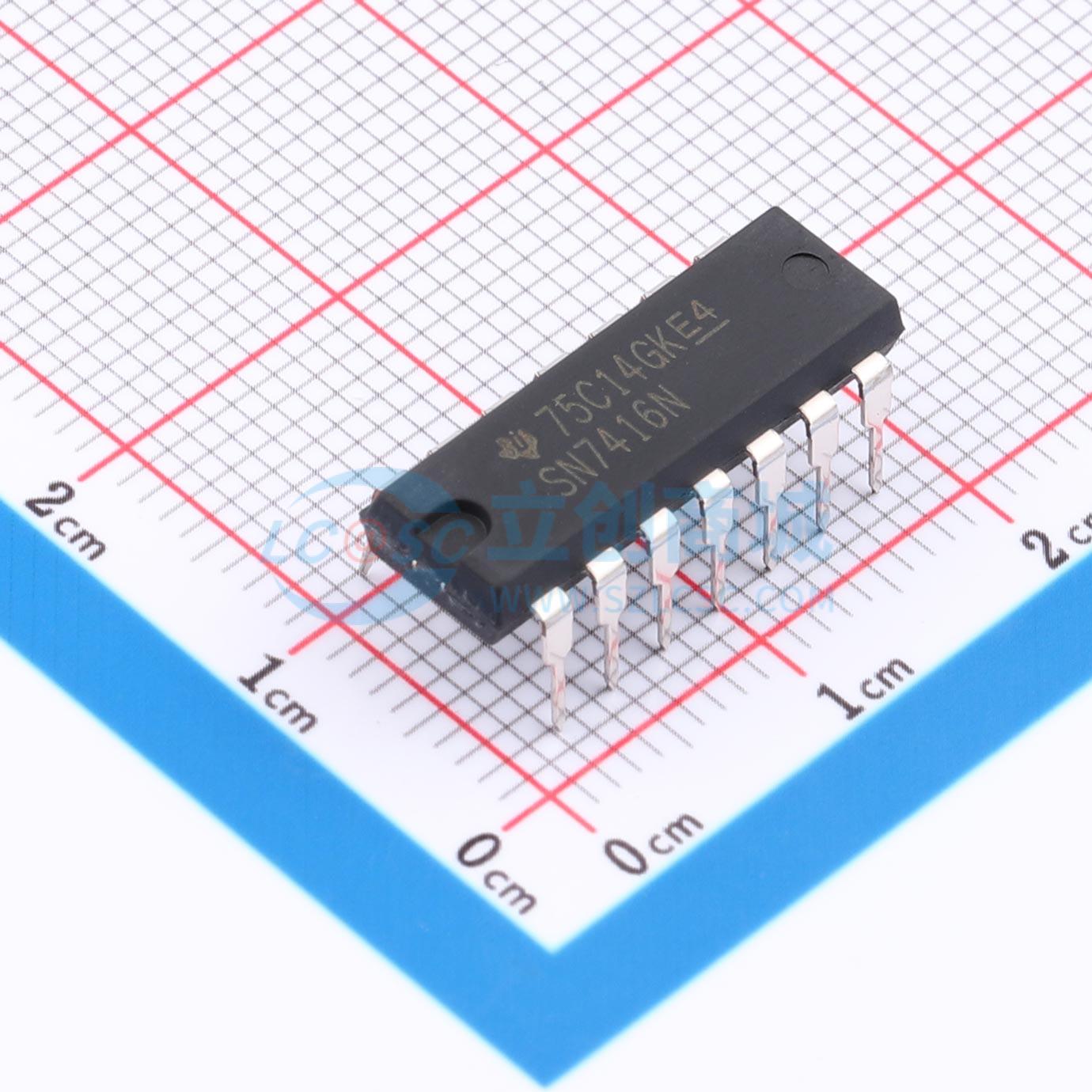

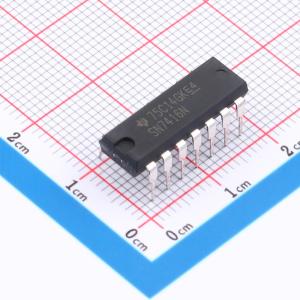

SN7416N
带集电极开路高压输出的六路反相缓冲器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN7416 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN7416N
- 商品编号
- C2879081
- 商品封装
- PDIP-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 250uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 低电平范围(VOL) | 700mV | |
| 传播延迟(tpd) | 23ns@5V,15pF | |
| 系列 | 7400系列 | |
| 工作温度 | 0℃~+70℃ |
商品概述
这些TTL六反相缓冲器/驱动器具有用于与高压电路（如MOS）接口或驱动高电流负载（如灯或继电器）的开集高压输出，也可用作驱动TTL输入的反相缓冲器。SN5406和SN7406的最小击穿电压为30V。SN5416和SN7416的最小击穿电压为15V。SN5406和SN5416的最大灌电流为30mA，而SN7406和SN7416的最大灌电流为40mA。
