温馨提醒：图片仅供参考，商品以实物为准

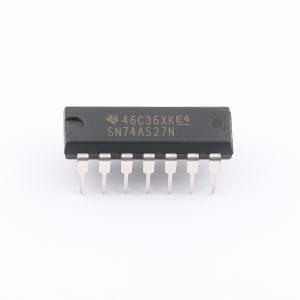

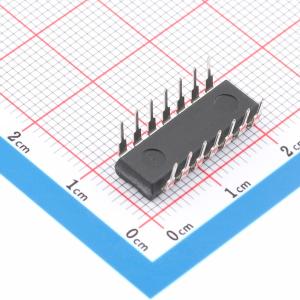

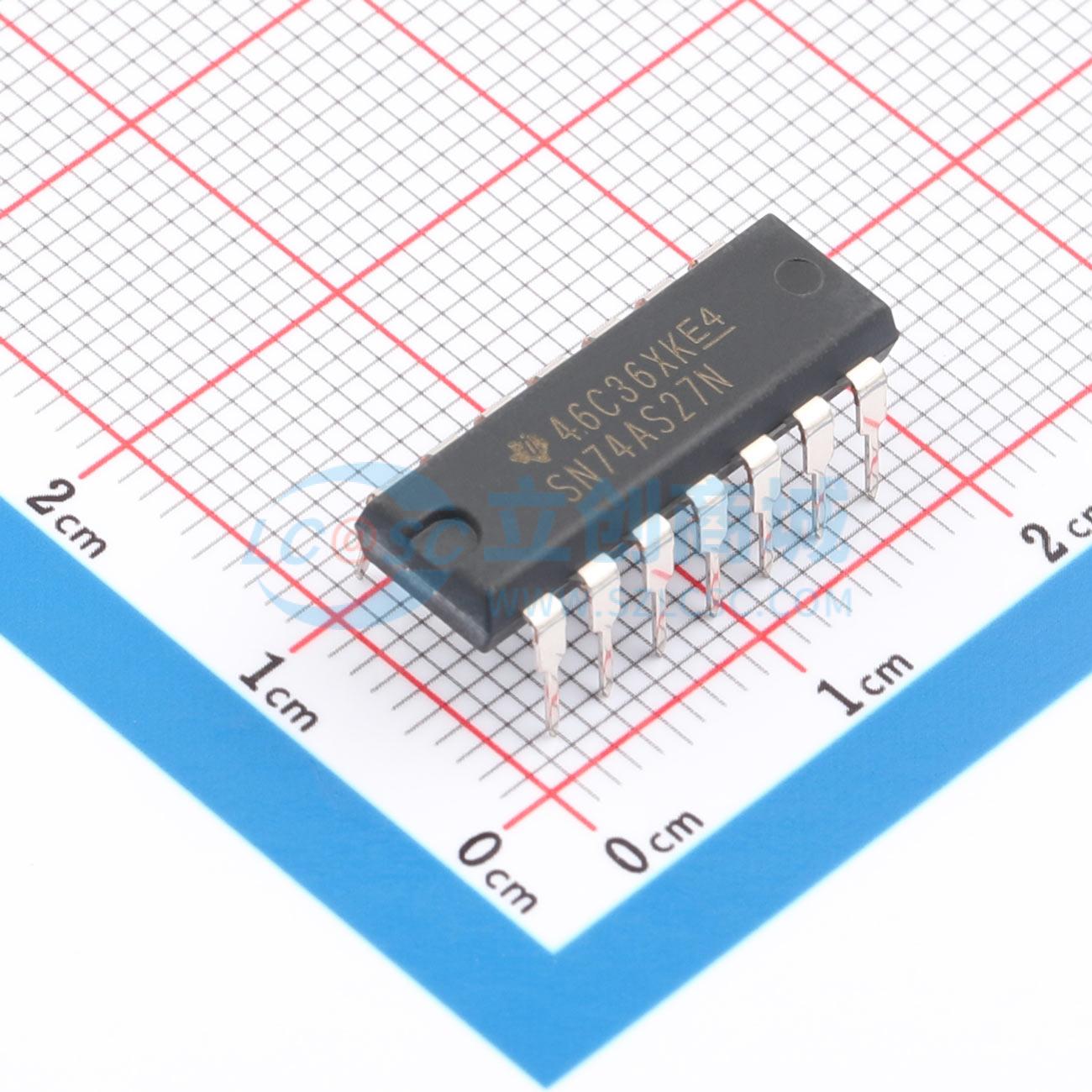

SN74AS27N
三重3输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AS27 3 通道、3 输入、4.5V 至 5.5V 双极或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AS27N
- 商品编号
- C2879086
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 20mA | |
| 拉电流(IOH) | 2mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74AS系列 | |
| 传播延迟(tpd) | 5.5ns@4.5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
封装选项包括塑料小外形（D）封装、陶瓷芯片载体（FK）封装，以及标准塑料（N）和陶瓷（J）300密耳双列直插封装。这些器件包含三个独立的三输入正或非门，在正逻辑下实现布尔函数 Y = 非A · 非B · 非C 或 Y = 非(A + B + C)。SN74ALS27A 和 SN74AS27 的工作温度范围为 0℃ 至 70℃。
