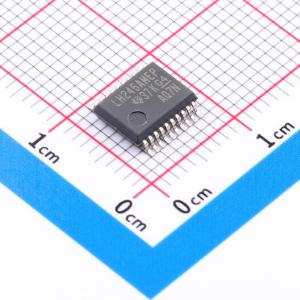

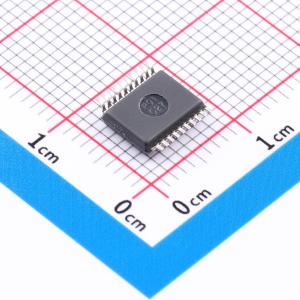

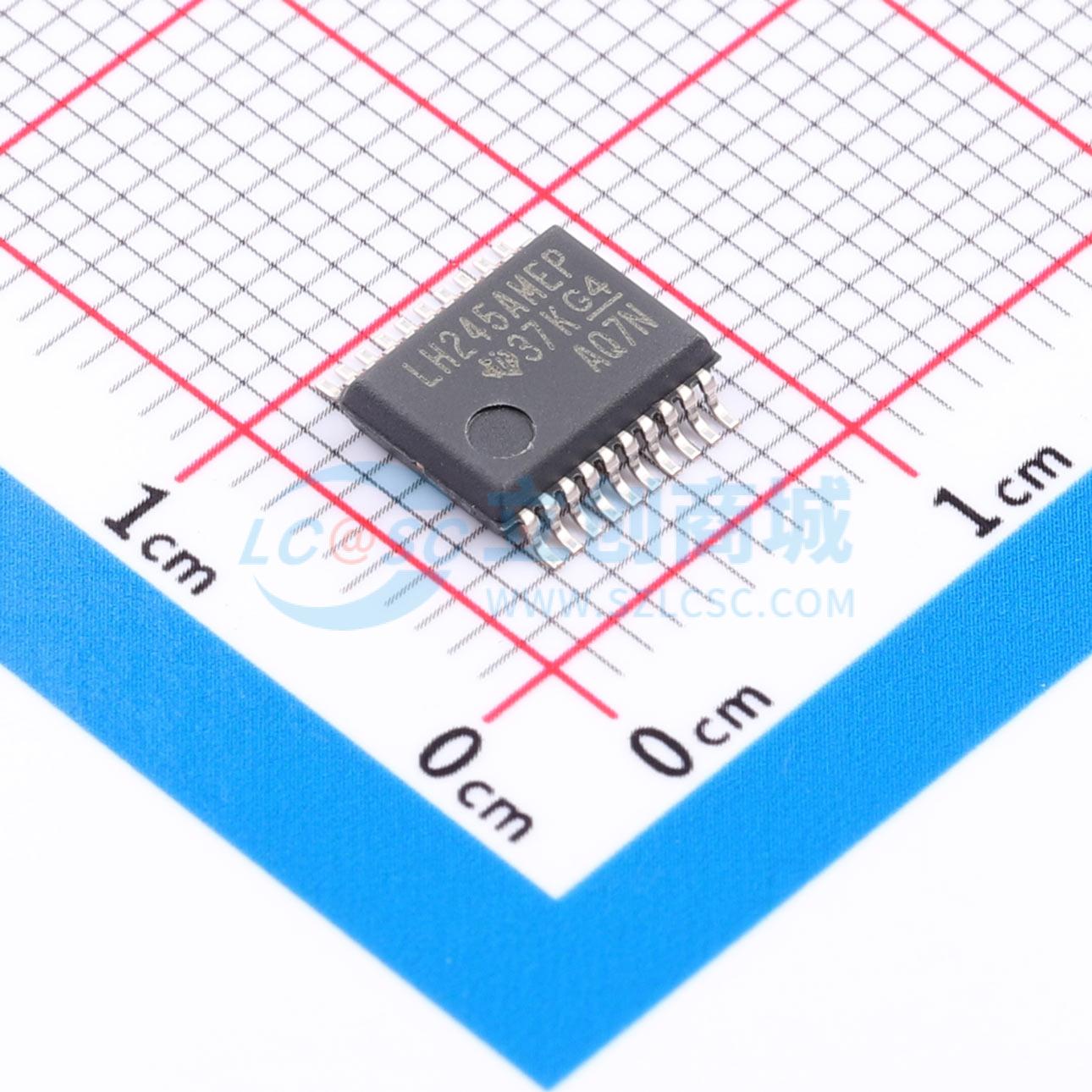

温馨提醒：图片仅供参考，商品以实物为准
SN74LVTH245AMDBREP
3.3-V A到B八进制总线收发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVTH245A-EP 具有三态输出的增强型产品 3.3V ABT 八路总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVTH245AMDBREP
- 商品编号
- C2877471
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2.7V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 | |
| 灌电流(IOL) | 64mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVTH | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 190uA | |
| 传播延迟(tpd) | 5.5ns@3.3V,50pF | |
| 功能特性 | 热插拔支持；掉电隔离；输出使能；总线保持；电平转换 |
商品概述
这款八总线收发器专为低压（3.3 V）VCC工作设计，同时具备向5 V系统环境提供TTL接口的能力。该器件设计用于数据总线之间的异步通信，根据方向控制（DIR）输入端的逻辑电平，可将数据从A总线传输到B总线，或从B总线传输到A总线。可通过输出使能（OE）输入端禁用器件，从而有效隔离总线。为在上电或断电期间确保高阻态，overline{OE}应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。内置有源总线保持电路，可将未使用或悬空的数据输入保持在有效逻辑电平。不建议配合总线保持电路使用上拉或下拉电阻。该器件通过Ioff和上电三态功能，完全支持热插入应用。Ioff电路禁用输出，可防止器件掉电时有害的反向电流流过器件。上电三态电路在上电和断电期间将输出置于高阻态，可防止驱动器冲突。
商品特性
- 受控基线
- 单一组装/测试场地，单一制造场地
- 增强型缩减制造来源（DMS）支持
- 增强型产品变更通知
- 合格谱系
- 支持混合模式信号操作（5 V输入输出电压，搭配3.3 V VCC）
- 典型输出接地反弹（VOLP）在VCC = 3.3 V、TA = 25 ℃条件下小于0.8 V
- 支持低至2.7 V的非稳压电池工作
- Ioff和上电三态支持热插入
- 数据输入端的总线保持功能消除了对外部上拉/下拉电阻的需求
- 闩锁性能超过JESD 17标准要求的500 mA
- ESD保护超过JESD 22标准要求
- 2000-V人体模型（A114-A）
- 200-V机器模型（A115-A）
