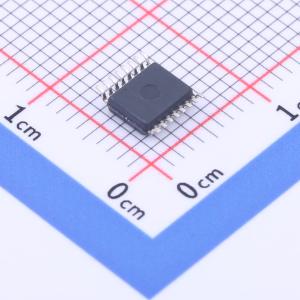

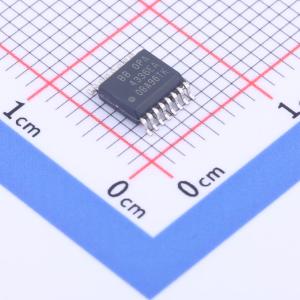

温馨提醒：图片仅供参考，商品以实物为准
OPA4336EA/2K5
OPA4336EA/2K5
- 描述
- OPA4336 MicroAmplifier™ 系列、四通道单电源、微功耗 CMOS 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4336EA/2K5
- 商品编号
- C2877495
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 100kHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 30V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 20uA | |
| 输出电流 | 5mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.3V~5.5V |
商品概述
OPA336系列微功耗CMOS运算放大器专为电池供电应用而设计。它们采用单电源供电，最低工作电压可达2.1V。在100kΩ负载下，输出为轨到轨，且能在距离电源3mV范围内摆动。共模范围可延伸至负电源，非常适合单电源应用。单通道、双通道和四通道版本具有相同的规格，以实现最大的设计灵活性。
除了尺寸小和静态电流低（每个放大器20μA）之外，它们还具有低失调电压（最大125μV）、低输入偏置电流（1pA）和高开环增益（115dB）的特点。双通道和四通道设计采用完全独立的电路，以实现最低的串扰和无相互干扰。
OPA336采用超小型SOT23 - 5表面贴装和SO - 8表面贴装封装。OPA2336采用微型MSOP - 8表面贴装、SO - 8表面贴装和DIP - 8封装。OPA4336采用节省空间的SSOP - 16表面贴装封装。所有产品的工作温度范围为-40°C至+85°C，可在-55°C至+125°C的温度下工作。
商品特性
- 单电源工作
- 轨到轨输出（3mV以内）
- 微功耗：每个放大器IQ = 20μA
- 微型封装
- 低失调电压：最大125μV
- 电源电压范围：2.3V至5.5V
- 单通道、双通道和四通道版本
应用领域
- 电池供电仪器
- 便携式设备
- 高阻抗应用
- 光电二极管前置放大器
- 精密积分器
- 医疗仪器
- 测试设备
