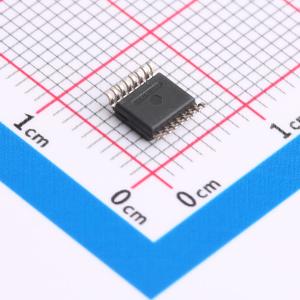

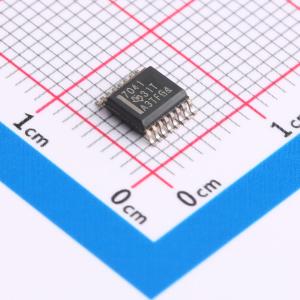

温馨提醒：图片仅供参考，商品以实物为准

ISO7041DBQR

超低功耗四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7041 经 ATEX/IECEx 认证的超低功耗四通道数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7041DBQR
商品编号: C2877500
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.365克(g)

商品参数

商品概述

ISO7041 器件是一种可用于隔离CMOS 或LVCMOS数字I/O 的超低功耗多通道数字隔离器。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO₂) 绝缘栅相隔离。基于边缘的创新架构与开关键控调制方案相结合，使这些隔离器具有非常低的功耗，同时符合UL1577 规定的 3000Vᵣₘₛ 隔离额定值。该器件的每通道动态电流消耗低于 120μA/Mbps，并且3.3V 时每通道静态电流消耗为 3.5μA，从而允许在功耗和热性能受限的系统设计中使用ISO7041。该器件可在低至 2.25V 和高达 5.5V，并可在隔离栅的每一侧采用不同电源电压的情况下实现完整功能。四通道隔离器采用16-QSOP 封装，具有三个正向通道和一个反向通道。该器件具有默认输出高电平和低电平选项。如果输入功率或信号出现损失，不具有F 后缀的ISO7041 器件默认输出高电平，具有F 后缀的ISO7041F 器件默认输出低电平。

商品特性

超低功率耗散
每通道静态电流为 3.5μA (3.3V)
100kbps 时的每通道电流为 15μA (3.3V)
1Mbps 时的每通道电流为 116μA (3.3V)
稳健可靠的隔离栅预计寿命超过100 年
隔离额定值为 3000Vᵣₘₛ
CMTI 典型值为 ±100kV/μs
宽电源电压范围：2.25V 至5.5V
宽温度范围：
- 2.25V 至 3.6V： -55°C 至 +125°C
- 3.6V 至 5.5V： -40°C 至 +125°C
小型16-QSOP 封装(16-DBQ)
信号传输速率：高达2Mbps
默认输出高电平(ISO7041) 和低电平(ISO7041F)选项
优异的电磁兼容性(EMC)
系统级ESD、EFT 和浪涌抗扰性
±8kV IEC 61000-4-2 跨隔离栅接触放电保护
极低辐射
安全相关认证（计划）：
- UL 1577 组件认证计划
- DIN V VDE V 0884-11
- CQC、TUV 和CSA 认证
- IECEx（IEC 60079-0 和IEC 60079-11）和
- ATEX (EN 60079-11)

应用领域

4mA 至 20mA 环路供电式现场发送器
工厂自动化、工艺自动化
低功耗GPIO、UART 和SPI 隔离

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	1
	最大数据速率	2Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	165ns
