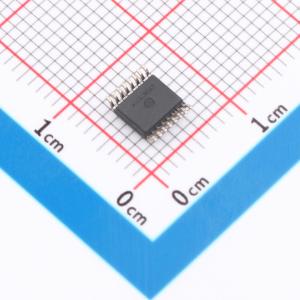

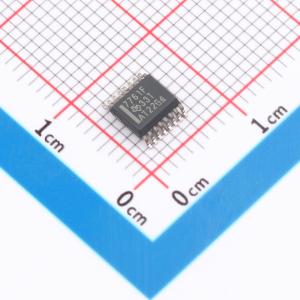

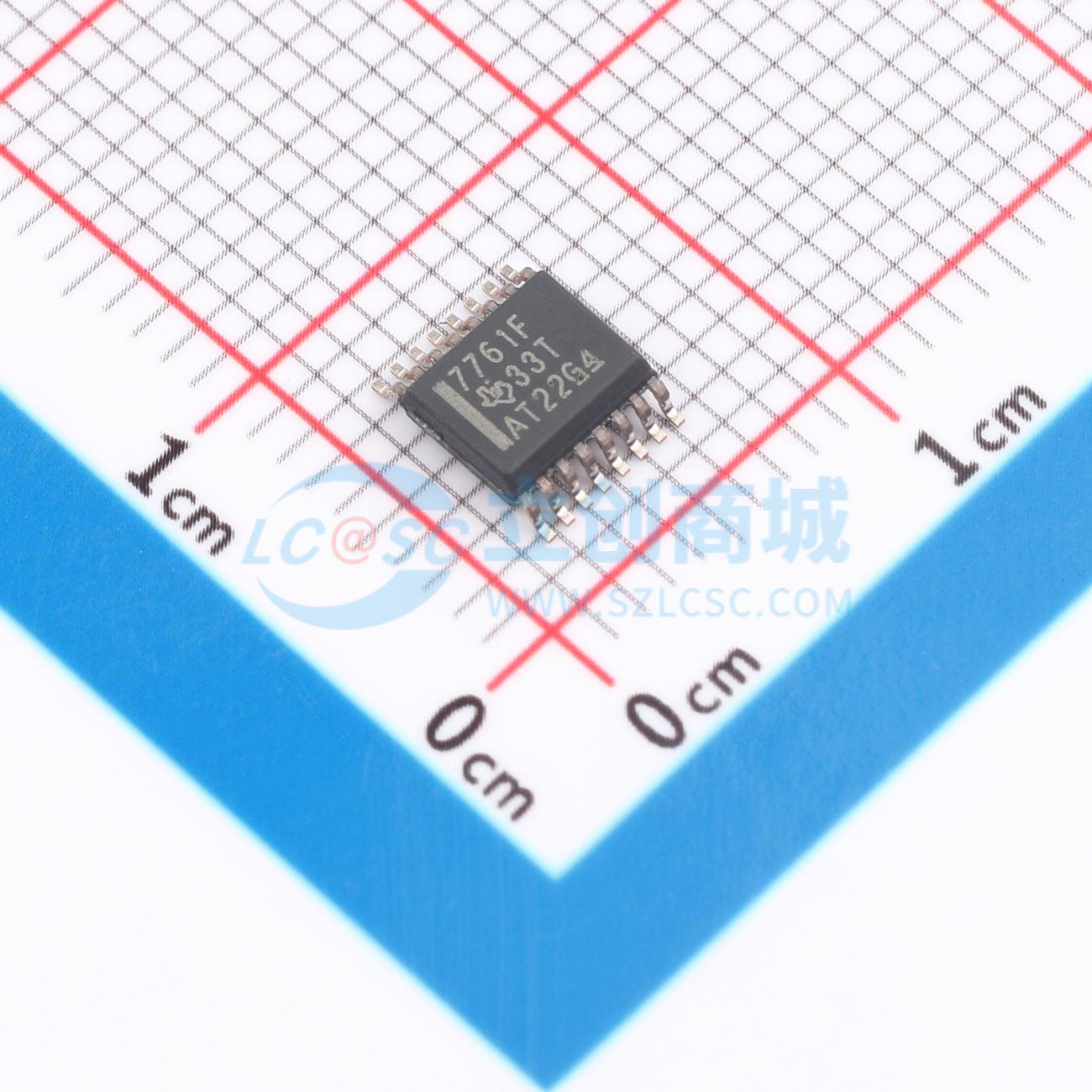

温馨提醒：图片仅供参考，商品以实物为准

ISO7761FDBQR

高速、增强型六通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7761 EMC 性能优异的六通道、5/1、增强型数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7761FDBQR
商品编号: C2877505
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.167915克(g)

商品参数

商品概述

ISO776x 器件是高性能六通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）隔离额定值。该系列器件还通过了 VDE、CSA、TUV 和 CQC 认证。在隔离 CMOS 或 LVCMOS 数字 I/O 的同时，ISO776x 系列的器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅 (SiO₂) 绝缘栅分开的逻辑输入和逻辑输出缓冲器。ISO776x 系列的器件采用所有可能的引脚配置，因此所有六个通道都可以处于同一方向，或者一个、两个或三个通道处于反向，而其余通道处于正向。如果输入电源或信号丢失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。该系列器件与隔离式电源结合使用，有助于防止数据总线（例如，RS - 485、RS - 232 和 CAN）或者其他电路上的噪声电流进入本地接地以及干扰或损坏敏感电路。凭借创新型芯片设计和布局技术，ISO776x 系列器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO776x 系列器件可采用 16 引脚 SOIC 和 SSOP 封装。

商品特性

100 Mbps 数据速率
稳健可靠的隔离栅：
- 预计寿命超过 100 年
- 隔离等级高达 5000 VRMS
- 浪涌能力高达 12.8 kV
- CMTI 典型值为 ±100kV/μs
宽电源电压范围：2.25V 至 5.5V
2.25V 至 5.5V 电平转换
默认输出高电平 (ISO776x) 和低电平 (ISO776xF) 选项
宽温度范围： - 55°C 至 +125°C
低功耗，1Mbps 时每通道的电流典型值为 1.4 mA
低传播延迟：5V 时为 11ns（典型值）
优异的电磁兼容性 (EMC)：
- 系统级 ESD、EFT 和浪涌抗扰性
- 在整个隔离栅具有 ±8 kV IEC 61000 - 4 - 2 接触放电保护
- 低辐射
宽体 SOIC (DW - 16) 和 SSOP (DBQ - 16) 封装选项
提供汽车版本：ISO776x - Q1
安全相关认证：
- 符合 DIN V VDE V 0884 - 11:2017 - 01 标准的增强型绝缘
- UL 1577 组件认证计划
- 符合 IEC 60950 - 1、IEC 62368 - 1 和 IEC60601 - 1 标准的 CSA 认证
- 符合 GB4943.1 - 2011 的 CQC 认证
- 符合 EN 60950 - 1 和 EN 61010 - 1 的 TUV 认证

应用领域

工业自动化
电机控制
电源
光伏逆变器
医疗设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	5
	反向通道数	1
	最大数据速率	100Mbps
	默认输出	-
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	100kV/us
	工作温度	-55℃~+125℃
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	传播延迟(tpd)	11ns
