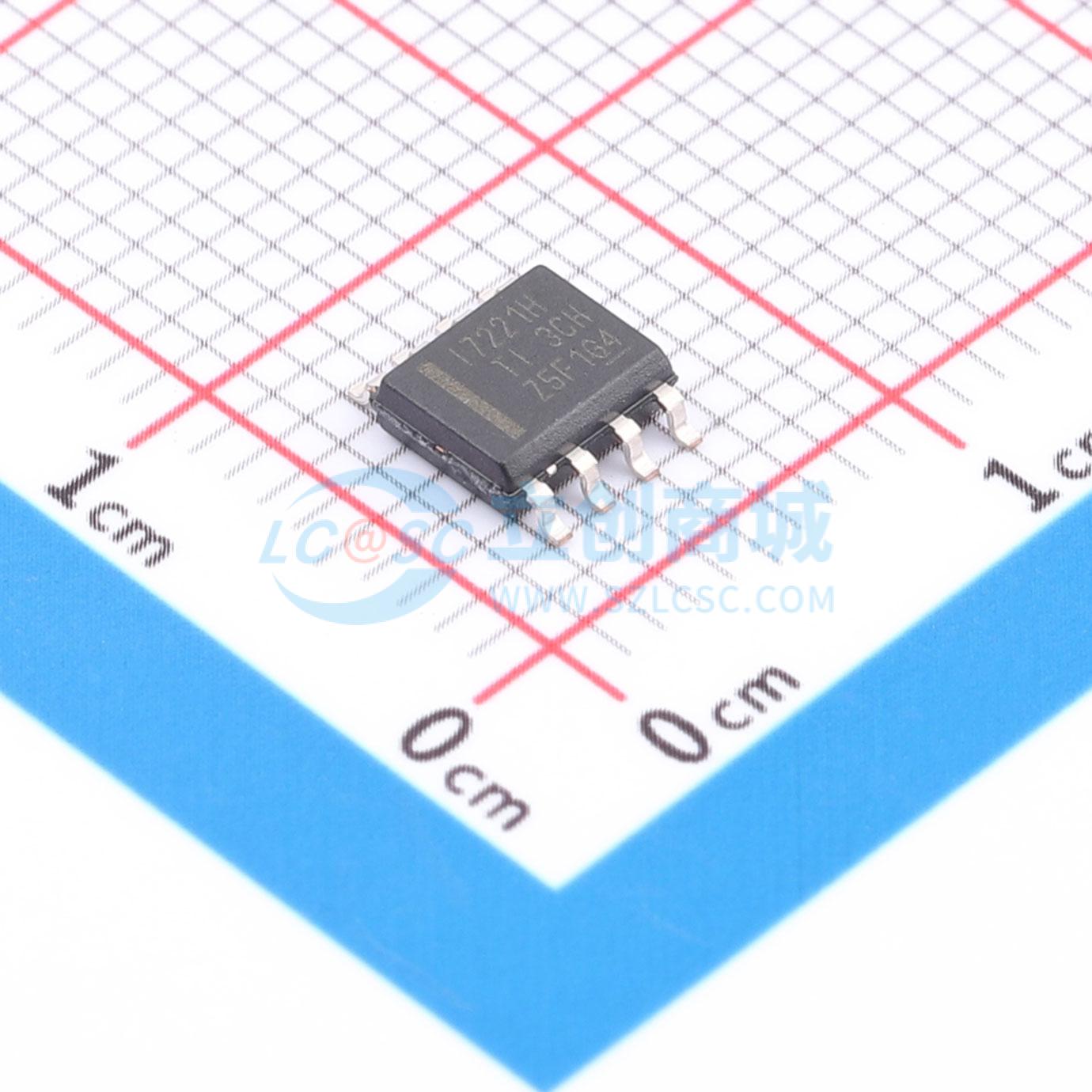

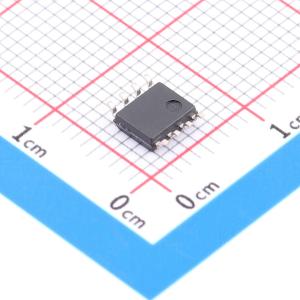

温馨提醒：图片仅供参考，商品以实物为准

ISO7221CHD

双通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISO7221C-HT 高温双通道 1/1 25Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7221CHD
商品编号: C2878141
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

ISO7221是一款双通道数字隔离器。为了使PCB布局更加便利，通道都面向相反的方向。该器件带有由TI的二氧化硅(SiO2)隔离栏栅分开的逻辑输入和输出缓冲器，可提供高达4000V的电流隔离。与隔离电源联合使用时，该器件能阻挡高电压，隔离接地，并且防止数据总线上的噪声电流或者其它电路进入本地接地，干扰或者损坏敏感电路。一个二进制输入信号经过调节后被翻译成平衡信号，再由电容隔离栏栅传输区分。通过隔离栏栅后，差动比较器接收到逻辑信息，随后相应地设定或重置触发器和输出电路。周期性更新脉冲也会通过栏栅发送，以确保正确的DC级别。如果在每4μs内没有接收到这个DC刷新脉冲，则输入会被假定为未供电或者未正常驱动，故障自动保险电路会将输出驱动至逻辑高能状态。该器件的小电容和相应的时序特性支持信号速率在0 Mbps (DC)到150 Mbps范围内快速运行。A-、B-和C-选项设备具备TTL输入阈值和输入端噪声过滤器，可防止瞬时脉冲出现在设备输出端。M选项设备具备CMOS VCC/2输入阈值，无输入噪声过滤，存在额外的传播延迟。该器件支持3.3 V、5 V供电电压，也支持两种电压的任意组合。当采用3.3V电源供电，所有输出为4-mACMOS时，所有输入均可承受5V电压。ISO7221支持在-55℃ 到 175℃的环境温度范围内工作。德州仪器的高温产品采用高度优化的硅片（芯片）解决方案，此类方案在设计与工艺方面均经过强化，可在扩展的温度范围内实现性能最大化。

商品特性

提供1-Mbps、5-Mbps 和 25-Mbps信号传输速度选项
最大通道到通道输出偏移为1 ns
最大脉宽失真 (PWD) 为1 ns
速率为150Mbps时抖动典型值为1ns
4000V隔离，560 V峰值VIORM
经过UL 1577检验
典型瞬变抗扰性为50-kV/μs
可在3.3-V 或 5-V电源供电下运行
4-kV ESD保护
高电磁抗扰度
支持极端温度应用
受控基线
单一组装测试场所生产
可在-55℃ 到 175℃极端温度范围下工作
产品生命周期有所延长
拓展的产品变更通知
产品可追溯性

应用领域

潜孔钻进
高温环境

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	25Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	50kV/us

	属性	参数值
	传播延迟(tpd)	32ns
	功能特性	多电压域接口；失效安全输出
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-55℃~+175℃
	通道数	2
