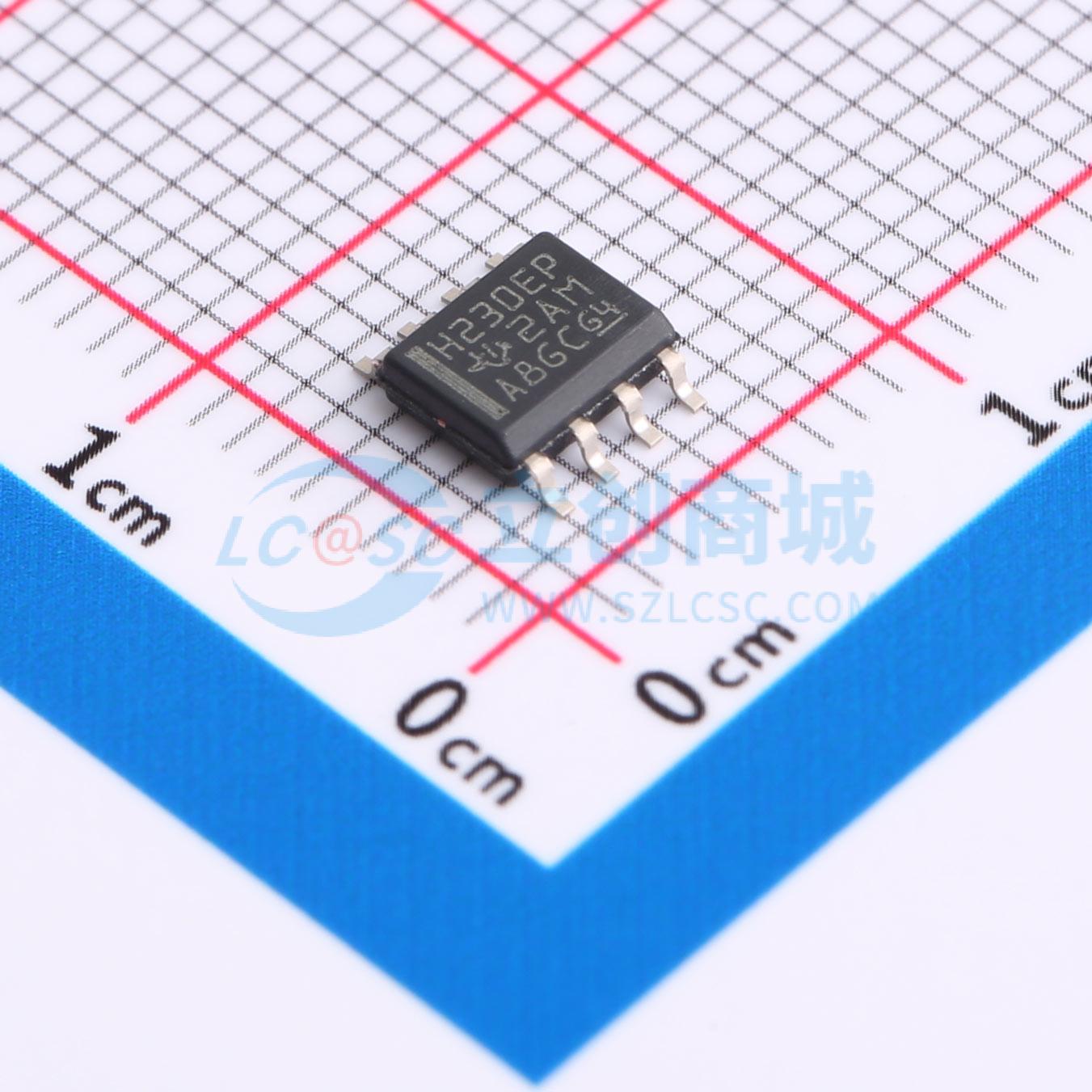

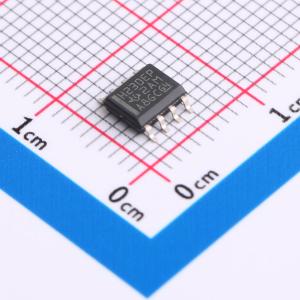

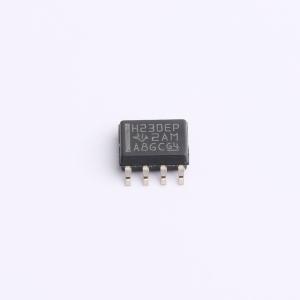

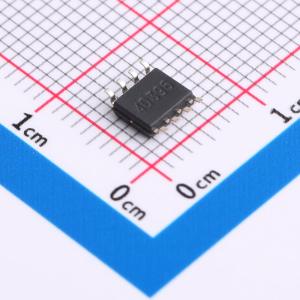

SN65HVD230MDREP

SN65HVD230M控制器局域网（CAN）收发器专为与带有CAN控制器的TMS320Lx240x 3.3-V DSP或等效器件配合使用而设计。它们适用于采用符合ISO 11898标准的CAN串行通信物理层的应用。每个CAN收发器旨在为总线提供差分发送能力，并为CAN控制器提供差分接收能力，速度高达1 Mbps。 这些器件专为在特别恶劣的环境中运行而设计，具有交叉线保护、接地丢失和过压保护、过温保护以及宽共模范围等特性。 该收发器将单端CAN控制器与工业、楼宇自动化和汽车应用中的差分CAN总线相连接。它在总线上的共模范围为 -2 V至7 V，能够承受±25 V的共模瞬变。 在SN65HVD230M上，Rs（引脚8）提供三种不同的工作模式：高速模式、斜率控制模式和低功耗模式。通过将引脚8接地来选择高速工作模式，使发射器输出晶体管能够尽可能快地开关，对上升和下降斜率没有限制。通过在引脚8连接一个接地电阻可以调节上升和下降斜率，因为斜率与引脚的输出电流成正比。这种斜率控制通过使用10 kΩ（实现15 V/μs的压摆率）至100 kΩ（实现2 V/μs的压摆率）的外部电阻值来实现。 如果在Rs（引脚8）施加高逻辑电平，SN65HVD230M的电路将进入低电流待机模式，在此期间驱动器关闭，接收器保持激活状态。当总线上出现显性状态（总线差分电压典型值>900 mV）时，DSP控制器会解除这种低电流待机模式。 Vref（SN65HVD230M上的引脚5）可作为VCC/2电压参考。

• 受控基线 - 一个组装/测试地点，一个制造地点
• 扩展温度性能：-55℃至125℃
• 增强型制造资源减少（DMS）支持
• 增强型产品变更通知
• 合格认证
• 采用3.3-V电源供电
• 可替代PCA82C250的低功耗产品
• 总线/引脚ESD保护超过15-kV HBM
• 控制驱动器输出转换时间，以提高SN65HVD230M的信号质量
• 未供电节点不会干扰总线
• 符合ISO 11898标准要求
• SN65HVD230M低电流待机模式典型值为370 μA
• 设计用于高达1兆比特/秒（Mbps）的信号速率
• 热关断保护
• 开路故障安全设计
