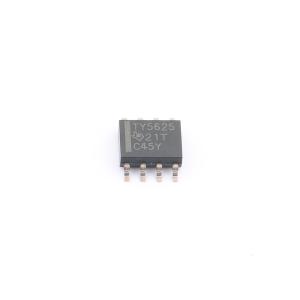

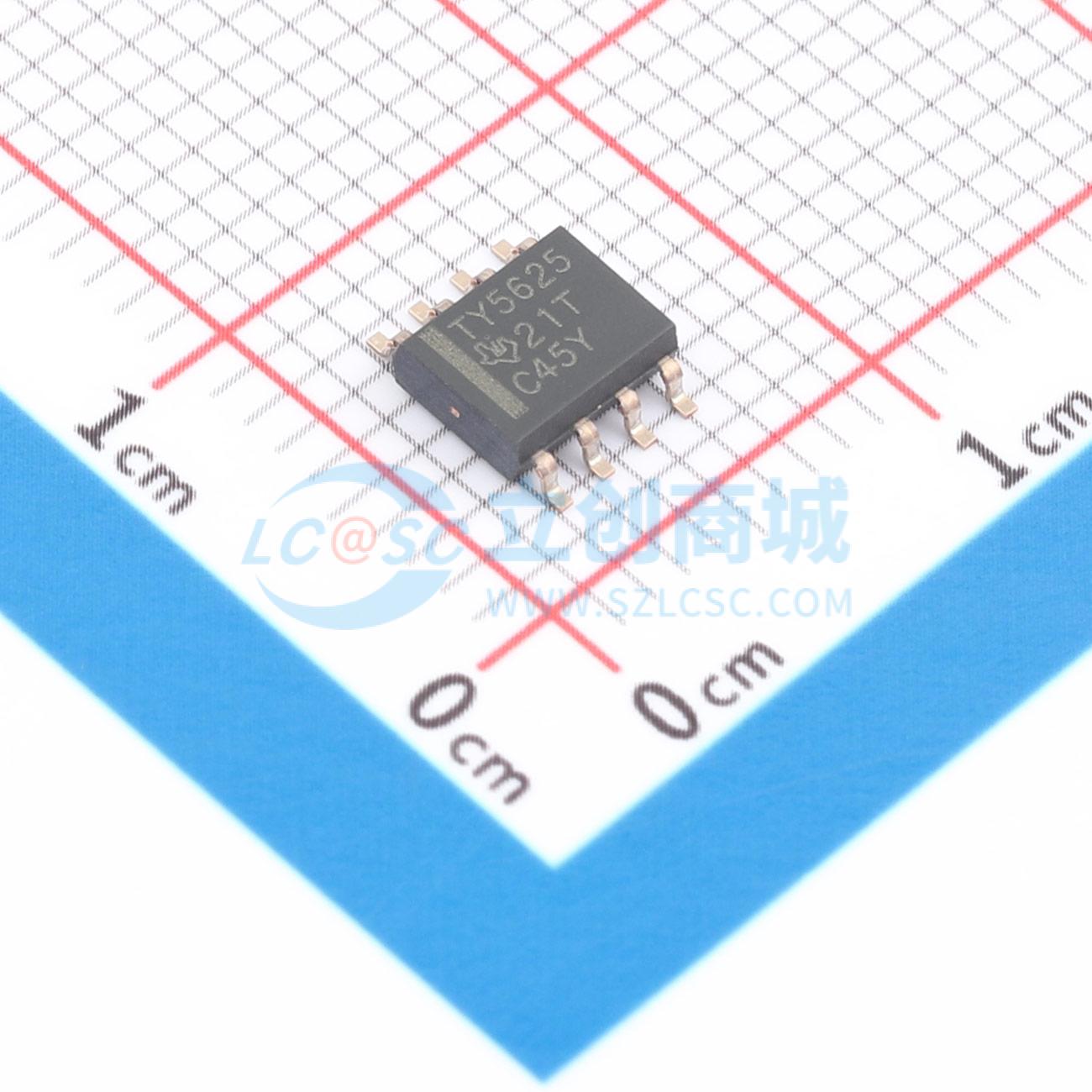

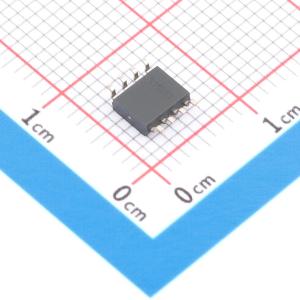

TLV5625ID
TLV5625 2.7V至5.5V低功耗双8bit数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV5625是一款双8位电压输出DAC，具有灵活的串行。该串行兼容TMS320、SPI、QSPI和Microwire串行端口。它采用CMOS工艺制造，设计用于2.7V至5.5V单电源操作。提供8引脚SOIC封装，适用于标准商业和工业温度范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV5625ID
- 商品编号
- C2878157
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 3us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 静态电流 | 1uA |
商品概述
TLV5625是一款双路8位电压输出DAC，具备灵活的三线串行接口。该串行接口与TMS320、SPITM、QSPITM和MicrowireTM串口兼容。它通过一个包含4位控制位和8位数据位的16位串行字符串进行编程。 电阻串输出电压由一个增益为×2的轨到轨输出缓冲器进行缓冲。该缓冲器采用AB类输出级，以提高稳定性并缩短建立时间。DAC的可编程建立时间使设计人员能够在速度和功耗之间进行优化。 该器件采用CMOS工艺制造，设计用于2.7 V至5.5 V单电源供电。它提供8引脚SOIC封装，适用于标准商业和工业温度范围。
商品特性
- 双路8位电压输出DAC
- 可编程内部基准
- 可编程建立时间
- 快速模式下为3 μs
- 慢速模式下为10 μs
- 与TMS320和SPITM串口兼容
- 差分非线性最大为 -0.2 LSB
- 全温度范围内单调
应用领域
- 数字伺服控制环路
- 数字失调和增益调整
- 工业过程控制
- 机器和运动控制设备
- 大容量存储设备
